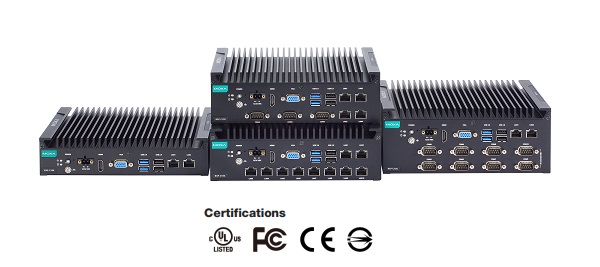

Серія
BXP-С100
x86 бокс
комп’ютери з базовою моделлю процесора Intel® Core™
11-го покоління Tiger Lake і моделями з розширеним
інтерфейсом
 |
x86
вбудовуваний комп'ютер на базі процесора Intel |
 |

Настінні комп’ютери BXP-C100 оснащені процесором
Intel® Celeron® 11-го покоління або Intel® Core™i5 або i7.
Комп’ютери постачаються з багатим набором варіантів інтерфейсу,
включаючи до 10 послідовних портів RS-232/422/485 з програмним
вибором, до 10 гігабітних портів Ethernet, 4 цифрових входу та 4
цифрових виходу. Комунікаційні інтерфейси розташовані на
передній і задній сторонах продукту, що забезпечує легкий доступ
і розширення для промислових застосувань. Конструкція подвійного
накопичувача, що включає слоти CFast і SD, дозволяє легко
розширювати сховище. Унікальна конструкція кришки кріплення
батареї для гнізда батареї фіксує батарею на місці та забезпечує
стабільність у будь-якому робочому середовищі..
Компактні настінні комп’ютери BXP-C100 оснащені
безвентиляторним дизайном і можуть витримувати температурний
діапазон від -30 до 60°C, що робить їх ідеальними для роботи в
суворих умовах. Вбудований модуль TPM 2.0 захищає платформу від
несанкціонованого доступу. Серія BXP-C100 — це інтелектуальне
обчислювальне рішення, яке відповідає як вимогам OT, так і IT у
промислових середовищах.
|
|
Особливості |
|
|
|
|
 |
Бокс-тип
комп’ютер із безвентиляторним
дизайном |
|
Процесор Intel® Celeron® або
Intel® Core® 11-го покоління |
|
Багаті варіанти інтерфейсу до 10 послідовних і 10 портів LAN |
|
Компактний розмір для більшості польових застосувань |
|
Діапазон робочих
температур від -30 до 60°C |
| |
|
|
Специфікації |
|
| Апаратна частина |
| Процесор |
•
Моделі BXP-C100-C1:
Процесор Intel® Celeron® 6305E (двоядерний, 4 МБ кеш-пам’яті, 1,80
ГГц)
•
Моделі BXP-C100-C5:
Процесор Intel® Core™ i5-1145G7E (чотири ядра, 8 МБ кеш-пам’яті,
2,60 ГГц, базова частота: 1,50 ГГц)
•
Моделі BXP-C100-C7:
Процесор Intel® Core™ i7-1185G7E (чотири ядра, 12 МБ кеш-пам’яті,
2,80 ГГц, базова частота: 1,80 ГГц) |
|
Графічний чіпсет |
Intel® UHD Graphics |
| Пам'ять
DRAM |
1 слот SODIMM DDR4, макс. до 32 ГБ.,
встановлено: 8 ГБ DDR4 |
Розширення
пам'яті,
слот для зберігання |
Слот CFast x 1 (інтерфейс SATAIII)
1 слот SD, інтерфейс SD 3.0 (SDHC/SDXC) |
|
Підтримувана ОС |
Підтримувані образи та драйвери Windows:
- Windows 10 IoT Enterprise LTSC 2021 64-bit
- Windows 11 Professional 64-bit
Linux Drivers Supported:
- Debian 11 (kernel 5.10)
- Ubuntu 22.04 LTS (kernel 5.15)
- RHEL 9 (kernel 5.14) |
|
Попередньо встановлена ОС |
•
BXP-C100-C1-T-Win10/C5-T-Win10/C7-T-Win10:
карта CFast на 64 ГБ |
|
Інтерфейс
комп'ютера |
|
Порти Ethernet |
•
BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T:
Авто 10/100/1000 Мбіт/с (роз'єм RJ45) x 10
•
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T:
Авто 10/100/1000 Мбіт/с (роз’єм RJ45) x 4
Усі інші моделі:
Авто 10/100/1000 Мбіт/с (роз’єм RJ45) x 2 |
|
USB 3.0 |
USB 3.0 хости x 2, роз’єми типу A |
|
USB 2.0 |
USB 2.0 хости x
4, роз’єми типу A |
|
Цифровий вихід |
DOs x
4 |
|
Цифровий вхід |
DIs x 4 |
|
Послідовні порти |
•
BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T:
Порти RS-232/422/485 x 10, вибираються програмно (DB9
male) x 10
•
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T:
Порти RS-232/422/485 x 5, вибираються програмно (DB9
male) x 5
•
Усі інші моделі:
Порти RS-232/422/485 x 2, вибираються програмно (DB9
male) x 2 |
|
Відео вихід |
VGA x 1, 15-контактний роз'єм D-sub (роз'єм)
HDMI x 1, роз'єм HDMI (тип A) |
|
TPM |
TPM v2.0 |
|
Послідовні порти
(Serial)
- параметри |
|
Роз'єм |
DB9 male |
| Біти даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Контроль
потоку |
RTS/CTS, XON/XOFF |
|
Швидкість передачі даних |
від
50 bps до 115.2 Kbps |
| Послідовні порти
(Serial)
- сигнали |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4
дротовий |
Tx+,
Tx-, Rx+, Rx-, GND |
| RS-485-2
дротовий |
Data+,
Data-, GND |
| Цифрові
входи |
|
Роз'єм |
Клема Euroblock, яка кріпиться на
гвинтах |
|
Тип датчика |
Сухий контакт |
| Сухі
контакти |
•
логічний
0: замикання на GND
•
логічна
1: відкрити |
| Цифрові
виходи |
|
Роз'єм |
Клема Euroblock, яка кріпиться на
гвинтах
10-контактний термінальний блок |
|
Тип вводу/виводу |
Synk |
|
Напруга |
0 до 24 VDC |
|
Поточний рейтинг |
200 мА на канал |
| Ізоляція |
3k VDC |
|
Світлодіоди
LED |
| Система |
Power
x1,
Storage x1 |
| LAN |
2 на порт (10/100/1000 Мбіт/с) |
|
Кнопки |
|
Живлення |
Увімк-Вимк |
|
Reset |
Для гарячого рестарту системи |
|
Живлення |
| Вхідне
живлення |
від 12/24 VDC |
| Споживання |
•
90 Вт |
|
Роз'єм живлення |
Клема Euroblock з гвинтовим кріпленням |
|
Механічні |
| Розміри
(Ш x Д x В) |
•
BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10:
210 x 166 x 48 мм
•
BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T/C1-2L3C-T/C5-2L3C-T/C7-2L3C-T:
210 x 166 x 65,5 мм
•
BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T:
210 x 166 x 83 мм |
| Вага |
•
BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10:
2,015 г
•
BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T: 2,355 г
•
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T: 2,208 г
•
BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T: 2,385 г |
| Кріплення |
Wall mounting (standard) |
| Матеріал |
Метал |
|
Захист |
IP20 |

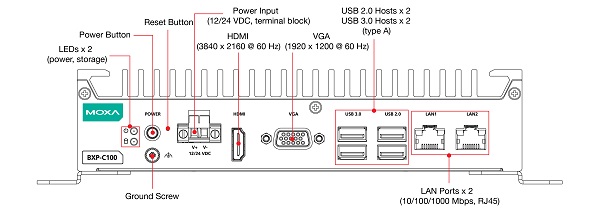

Передня панель
Моделі BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10
Моделі

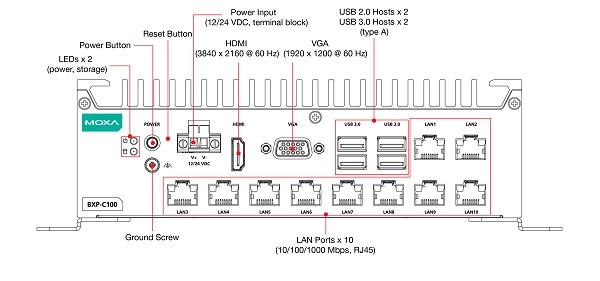

BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T
Моделі

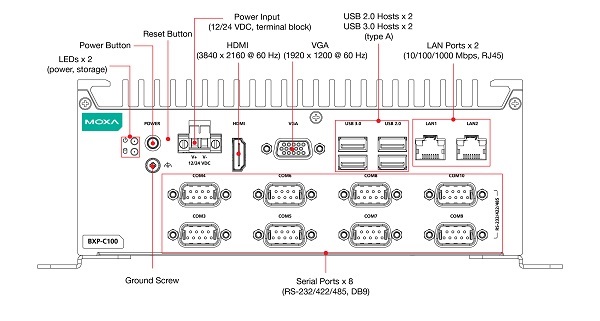

BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T
Моделі

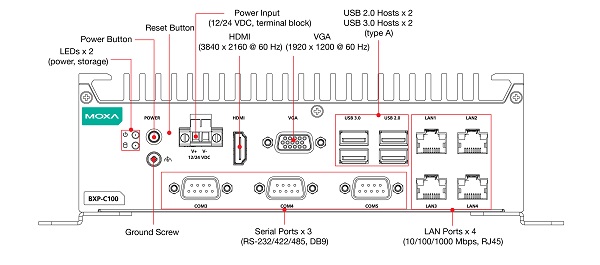

BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T

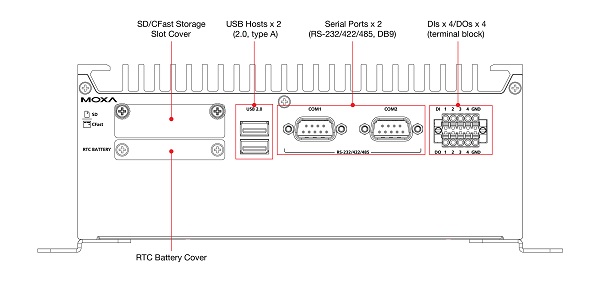

Задня панель
Моделі
BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10
Моделі BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T
Моделі BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T
Моделі
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T

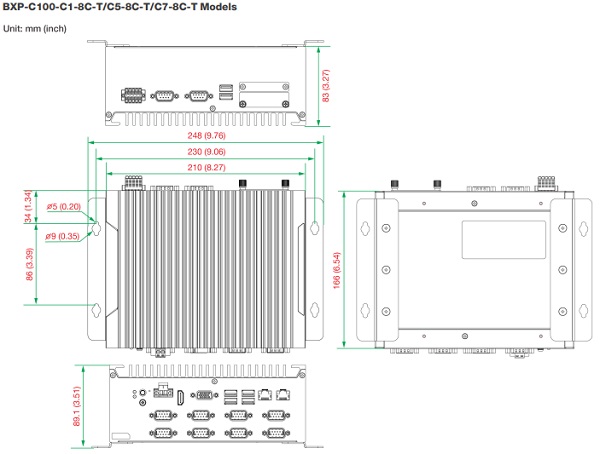

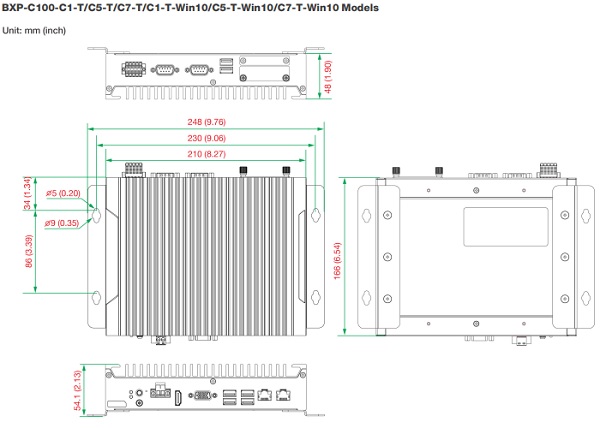

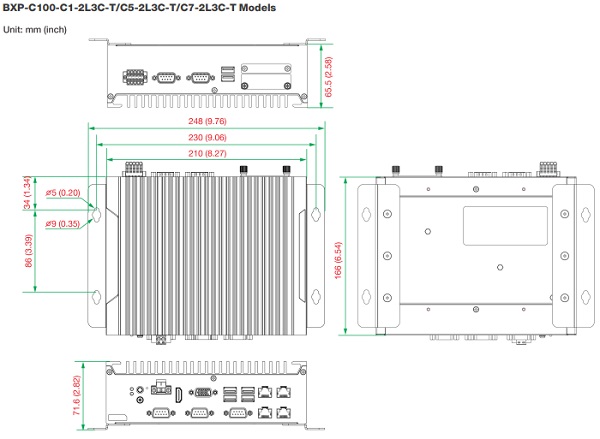

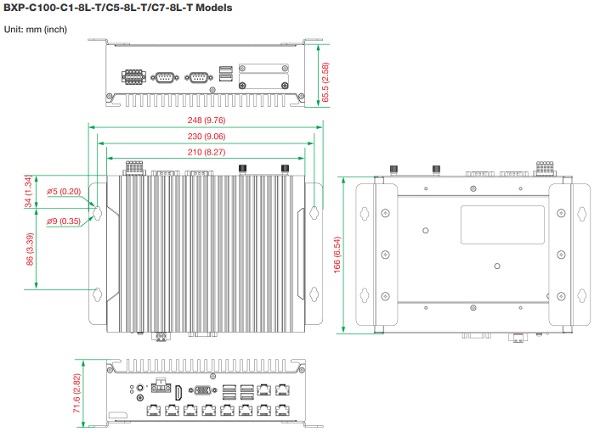

Розміри
|
|
Навколишнє середовище |
| Робоча температура |
від -30 до
60°C |
| Температура
зберігання |
від -40 до
75°C |
| Відносна вологість |
від 5 до 95% без
конденсату |
|
Сертифікати |
|
EMC |
EN 55032/35 |
| EMS |
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz |
|
EMI |
CISPR 32, FCC Part 15B Class A, BSMI |
|
Safety |
UL 62368-1 (CB), BSMI |
|
Package Drop Test |
ISTA 1A |
|
Package Vibration Test |
ISTA 1A |
|
Shock |
IEC 60068-2-27 |
|
Vibration |
IEC 60068-2-64 |
|
Package Drop Test |
ISTA 1A |
|
Package Vibration Test |
ISTA 1A |
| Директиви |
RoHS, CRoHS, WEEE |
| Надійність |
|
Джерело часу |
Вбудований RTC (годинник реального часу) з резервним
живленням від літієвої батареї |
|
Тригер автоматичного перезавантаження |
Вбудований WDT |
| MTBF |
|
Час |
490,983 годин |
|
Стандарти |
Telcordia (Bellcore), GB |
|
|
Інформація для замовлення |
|
|
|
|
Модель |
CPU |
RAM |
Слоти
для зберігання |
Попередньо встановлена ОС |
LAN/Serial |
USB
2.0/
3.0 |
DIs/
DOs |
Вхідна
напруга |
|
BXP-C100-C1-T |
Intel®
Celeron®
6305E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/2 |
4/2 |
4 x DIs
4 x DOs |
12/24 VDC |
|
BXP-C100-C1-T-Win10 |
Intel®
Celeron®
6305E |
8 ГБ |
1 x CFast
1 x SD |
Win 10
LTSC
(64 GB SSD) |
2/2 |
4/2 |
4 x DIs
4 x DOs |
12/24 VDC |
|
BXP-C100-C1-8L-T |
Intel®
Celeron®
6305E |
8 ГБ |
1 x CFast
1 x SD |
- |
10/2 |
4/2 |
4 x DIs
4 x DOs |
12/24 VDC |
|
BXP-C100-C1-8C-T |
Intel®
Celeron®
6305E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/10 |
4/2 |
4 x DIs
4 x DOs |
12/24 VDC |
|
BXP-C100-C1-2L3C-T |
Intel®
Celeron®
6305E |
8 ГБ |
1 x CFast
1 x SD |
- |
4/5 |
4/2 |
4 x DIs
4 x DOs |
12/24 VDC |
|
BXP-C100-C5-T |
Intel®
Core® i5-
1145G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/2 |
4/2 |
4 x DIs
4 x DOs |
12/24 VDC |
|
BXP-C100-C5-T-Win10 |
Intel®
Core® i5-
1145G7E |
8 ГБ |
1 x CFast
1 x SD |
Win 10
LTSC
(64 GB SSD |
2/2 |
4/2 |
4 x DIs
4 x DOs |
12/24 VDC |
|
BXP-C100-C5-8L-T |
Intel®
Core® i5-
1145G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
10/2 |
4/2 |
4 x DIs
4 x DOs |
12/24 VDC |
|
BXP-C100-C5-8C-T |
Intel®
Core® i5-
1145G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/10 |
4/2 |
4 x DIs
4 x DOs |
12/24 VDC |
|
BXP-C100-C5-2L3C-T |
Intel®
Core® i5-
1145G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
4/5 |
4/2 |
4 x DIs
4 x DOs |
12/24 VDC |
|
BXP-C100-C7-T |
Intel®
Core® i7-
1185G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/2 |
4/2 |
4 x DIs
4 x DOs |
12/24 VDC |
|
BXP-C100-C7-T-Win10 |
Intel®
Core® i7-
1185G7E |
8 ГБ |
1 x CFast
1 x SD |
Win 10
LTSC
(64 GB SSD) |
2/2 |
4/2 |
4 x DIs
4 x DOs |
12/24 VDC |
|
BXP-C100-C7-8L-T |
Intel®
Core® i7-
1185G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
10/2 |
4/2 |
4 x DIs
4 x DOs |
12/24 VDC |
|
BXP-C100-C7-8C-T |
Intel®
Core® i7-
1185G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/10 |
4/2 |
4 x DIs
4 x DOs |
12/24 VDC |
|
BXP-C100-C7-2L3C-T |
Intel®
Core® i7-
1185G7E |
8 ГБ |
1 x CFast
1 x SD |
- |
4/5 |
4/2 |
4 x DIs
4 x DOs |
12/24 VDC |
|
|
