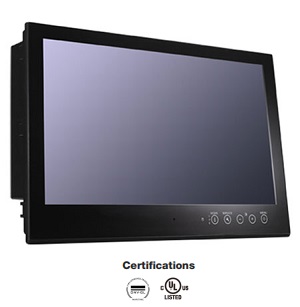

Серія
MD-224
24
дюймовий ECDIS 16:
9 дисплей з роздільною здатністю 1920 x 1080 пікселів
для
морського застосування
|
24
дюймовий дисплей з розд.
здатн. 1920 x 1080 пікселів для морського застосування |
|
|
Дисплеї серії MOXA MD-224 були
розроблені з урахуванням відповідності специфічних вимог для
використання в морських системах автоматизації. Ці 24-дюймові панелі
мають співвідношенням сторін 16:9 і роздільну здатність 1920 х 1080
пікселів, що ідеально підходить для численних морських застосувань,
що вимагають спостереження зображень з високою роздільною здатністю.
Крім того, дисплеї мають широкий діапазон регулювання яскравості,
використовують технологію optical bonding* (опціонально) і
розроблені з 178° широким кутом огляду, а також задовольняють
великому числу міжнародних морських стандартів, таких як IEC 60945,
DNV, і IACS-E10. IP54 корпус забезпечує додатковий захист від пилу і
вологи і перевищує вимоги, встановлені цими міжнародними
стандартами.
|
Зручний
інноваційний засіб управління дисплеєм Savvy touch надає кілька
унікальних функцій, яких немає в аналогічних морських дисплеях: датчик
наближення для включення регулювань в темних умовах експлуатації, а
також інформаційна кнопка для негайного оновлення статусу обладнання і
перемикач для регулювання яскравості вдень, в сутінках і вночі для ECDIS
моделей.
|
|
Розмір
24’, 16:9, 1920 x 1080
пікселів |
|
Калібрування кольору (ECDIS сумісний) |
|
Незалежне DC і AC живлення |
|
IP54 (фронтальна панель) і IP22 (задня панель) |
|
Інноваційний контроль SavvyTouch |
|
Програмно обираний RS-232/422/485 інтерфейс |
|
Додатковий захист екрану і сенсорний екран за запитом |
|
Специфікації |
|
Дисплей |
Роздільна здатність |
• VGA: 640 x 480 • SVGA: 800 x 600 • XGA: 1024 x 768 •
SXGA: 1280 x 1024 • WSXGA+: 1920 x 1080 (оптимальна установка) |
Час відповіді |
25ms (сірий до сірого) |
Інтерфейс |
VGA x 1, DVI-D x 1 |
Розмір |
24’’ видима область |
Тип панелі |
MVA |
Співвідношення сторін |
16:9 |
Число пікселів |
1920X1080 (WSXGA+) |
Крок
пікселів (RGB) |
0.282 X 0.282 мм |
Контраст |
5000:1 |
Яскравість |
MD-224X/224Z: 300 кд/м2
MD-224Z-HB: 1000 кд/м2 |
Кут огляду |
178/178 |
Активна робоча область |
531.36 (Ш) x 298.89 (В) мм |
Число кольорів |
16.7M (8 біт/колір) |
Фронтальні
роз'єми і кнопки |
Smart OSD: |
Так |
Світлодіоди |
MENU, Brightness, INFO, ECDIS, Day/Dusk/Night |
Послідовні
порти (Serial) |
Стандарт |
1 RS-232 порт (male DB9), 1 RS-422/485 порт (Euroblock) |
Optical Isolation Protection: |
4 kV |
Послідовні
порти - сигнали |
RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
RS-485-2
дротовий |
Data+, Data-, GND |
Живлення |
Вхідне живлення |
115 to 230 VAC, 50/60 Hz, 24 VDC |
Споживання |
40 W (повне навантаження) |
Механічні |
Розміри
(Ш x Д x В) |
593 x 392 x 76 мм
Детальніше про пристрій -->
|
Вага |
12 кг |
Установка |
VESA, на панель або настільно (тимчасово) |
Матеріал |
алюміній |
Навколишнє
середовище |
Робоча температура |
від -15 до 55°C |
Температура
зберігання |
від -20 до 60°C |
Відносна вологість |
від 5 до 95% без конденсату |
IP захист |
• Фронтальна панель: IP 54
• Задня панель: IP 22 |
Захист від вібрації |
• 0.7 g @ DNV2.4 (Class A), sine wave, 2-100 Hz, 1 Oct./min., 1.5 hr
per axis
• 1 Grms @ DNV2.4, random wave, 3-100 Hz, 2.5 hr per axis
• 2.1 g @ DNV2.4 (Class C), sine wave, 2-50 Hz, 1 Oct./min., 1.5
hr per axis |
Сертифікати |
Safety |
UL 60950-1 |
EMC |
EN 55032/24 |
EMI |
CISPR 32, FCC Part 15B Class A |
EMS |
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 1k V |
Морські |
EABS, CCS, DNV-GL, IEC 60945 |
|
|
Інформація
для замовлення |
|
|
|
MD-224X |
24 дюймовий ECDIS дисплей з роздільною здатністю 1920 x 1080
пікселів, із співвідношенням сторін 16:9, світлодіодним
підсвічуванням,
яскравість
300 кд/м2,
AC/DC джерела живлення,
робоча температура від -15 до 55°C, tape bonding |
MD-224Z |
24 дюймовий ECDIS дисплей з роздільною здатністю 1920 x 1080
пікселів, із співвідношенням сторін 16:9, світлодіодним
підсвічуванням,
яскравість
300 кд/м2,
AC/DC джерела живлення,
робоча температура від -15 до 55°C, tape bonding, ємнісний сенсорний
екран (очікується) |
MD-224Z-HB |
24 дюймовий ECDIS дисплей з роздільною здатністю 1920 x 1080
пікселів, із співвідношенням сторін 16:9, світлодіодним
підсвічуванням,
яскравість 1000
кд/м2,
AC/DC джерела живлення,
робоча температура від -15 до 55°C, tape bonding,
ємнісний сенсорний екран (очікується) |
Примітка:
Поняття optical bonding відноситься до
технології установки додаткового спеціального захисного скла,
наклеєного перед дисплеєм для підвищення якості зображення в умовах
підвищеної вологості, коли можлива поява "туману" або конденсації на
внутрішній поверхні дисплея. Другим фактором є відбивання сонячного
світла, що може привести до паразитних відблисків на дисплеї. Обидва
явища можуть бути вирішені при використанні технології optical
bonding. |
|
