Серія
MC-1100
x86
індустріальні комп'ютери на базі процесорів Intel® Atom
™ E3800, 2 serial порти,
4 Gigabit Ethernet порти, 4 цифрових входи і 4
цифрових виходи, 2 USB 2.0 порти,
один Mini-PCIe слот для WiFi, 3G, LTE, GPS, VGA +
display port, SD і CFast слоти
|
x86
індустріальні комп'ютери на базі процесорів Intel® |
|

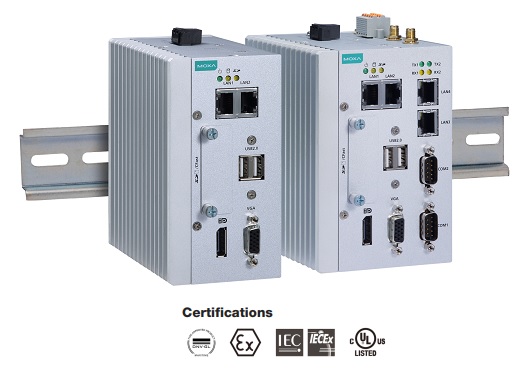

Комп'ютери серії Moxa MC-1100 монтуються на
DIN-направляючі, мають безвентиляторний дизайн, базуються на процесорах
серії Intel® Atom ™ E3800, мають найнадійнішу конструкцію, забезпечують
цифрове введення / виведення, а також забезпечують підтримку бездротових
модулів (Wi-Fi / 3G / LTE), що робить їх ефективним рішенням для широкого
спектру застосувань.
Комп'ютери серії Moxa MC-1100
мають широкий діапазон робочих температур (від -40 до 70°C) і EMI / EMS
захист - ідеально підходять для інтелектуальних обчислювальних і
комунікаційних рішень в критичних умовах, в тому числі для морських
комунікацій, моніторингу ділянок нафто і газо проводів, а також для
застосувань на транспорті.
Серія MC-1100 підтримує "Moxa Hardware
Monitoring" для пристроїв введення / виведення і моніторингу їх стану,
попередження та оповіщення в системах управління температурою і системах
управління живленням. Стан систем моніторингу полегшує відновлення після
помилок і забезпечує найнадійнішу платформу для таких додатків.
|
|
Особливості |
|
|
|
|
|
SD і CFast слоти для карт пам'яті |
|
Підтримка 2 незалежних дисплейних портів VGA + display port |
|
Широкий вибір комунікаційних інтерфейсів: 2 serial, 4 Giga
LAN, 4 DI, 4 DO, 2 USB2.0 |
|
Mini-PCIe слот для WiFi, 3G, LTE, GPS |
|
Широкий температурний діапазон від
-40 до 70°C |
|
Ізольоване живлення від
12 дл 36 VDC, |
|
Moxa SmartRecovery утиліти для відновлення завантаження
системи (тільки W7E) |
|
Сумісність з морськими і Zone 2 вимогами. |
|
|
|
Специфікації |
|
Апаратна
частина |
Процесор |
• Intel® Atom™ E3845 (quad-core, 1M cache, 1.91 GHz)
• Intel® Atom™ E3826 (dual-core, 1M cache, 1.46 GHz) |
Пам'ять |
Системна: 1 DDR3L SO-DIMM слот, 2 GB попередньо інстал., до 8 GB
max.
• E3826: підтримує DDR3L-1066
• E3845: підтримує DDR3L-1333 |
Пристрої зберігання |
• CFast: 1 CFast сокет для зберігання ОС
• SD: 1 SD 3.0 (SDHC/SDXC) для розширення пам'яті |
USB |
2 х USB 2.0 хости, Type A з'єднувач |
Інша
периферія |
Аудіо |
Вхід-вихід, Mic in x 1 |
Клавіатура і миша |
2 PS/2 інтерфейси, що підтримують стандартні PS/2 клавіатури і миші |
Слот розширення |
1 Mini-PCIe |
USIM слот |
1 |
Дисплей |
Контролер |
вбудований Intel® HD 4000 |
Інтерфейс |
• VGA інтерфейс:
15-pin D-Sub з'єднувач (female), з роздільною
здатністю до 1920 x1200, 75 Hz • Display port x 1:
Display port з'єднувач з роздільною здатністю до 2560
x 1600 при 60 Hz |
Мережа |
Ethernet |
4 auto-sensing 10/100/1000 Mbps порти (RJ45) |
Захист |
1.5 KV вбудований магнітний |
Послідовні
порти (Serial) |
Стандарт |
• 2 RS-232/422/485 порти (програмно-обирані) (DB9 male) |
Послідовні
порти - параметри |
Біти даних |
5, 6, 7, 8 |
Стоп біти |
1, 1.5, 2 |
Паритет |
None, Even, Odd, Space, Mark |
Швидкість |
від
50 bps до 115.2 Kbps |
Контроль потоку |
RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) для
RS-485 |
Послідовні
порти - сигнали |
RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
RS-485-4 дротовий |
TxD+, TxD-, RxD+, RxD-, GND |
RS-485-2
дротовий |
Data+, Data-, GND |
•
Цифрові входи (DI) |
Каналів |
4, source типу |
Сухі контакти |
Логічний 0: заземлений (GND)
Логічна 1: відкритий |
Мокрі контакти |
Логічний
0: +3V max.
Логічна 1: від +10V до +30V (DI джерело в DI) |
Ізоляція |
3 KV оптична |
Вхідна напруга |
від 0 до 30 VDC |
•
Цифрові виходи (DO) |
Каналів |
4, sink типу |
Вихідний струм |
Max. 200 mA на канал |
Напруга |
24 VDC номінальна, відкритий колектор до 30 V |
Ізоляція |
4 KV оптична |
З'єднувач |
10-pin термінальний блок |
|
Світлодіоди |
Система |
Power, Storage |
Storage |
CFast, SD |
Serial |
2 LED на порт (Tx і Rx) |
LAN |
100M/Link x 4, 1000M/Link x 4 (на з'єднувачі) |
Живлення |
Вхідне живлення |
від 12 до 36 VDC ізольоване |
Споживання |
менше 30 W |
Механічні |
Вага |
• MC-1111: 1.21 кг
• MC-1121: 0.97 кг |
Кріплення |
DIN rail, настінне |
Матеріал |
алюміній, листовий метал |

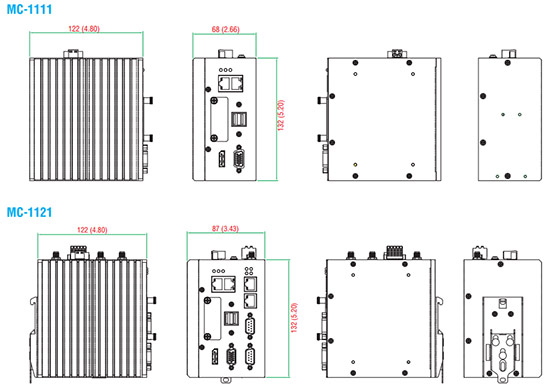

Розміри (Ш x Д x В) |
• MC-1111: 132 x 122 x 68 мм
• MC-1121: 132 x 122 x 87 мм |
|
Навколишнє
середовище |
Робоча температура |
від -40 до 70°C |
Температура зберігання |
від -45 до 75°C |
Відносна вологість |
від 5 до 95% без конденсату |
Вібростійкість |
• 0,7 г @ DNV 2.4 (Class A), синусоїда, 2-100 Гц, 1 Oct./min,
1,5 години на кожну вісь |
Сертифікати |
Safety |
UL 60950-1, CCC |
EMC |
EN 55022 Class B, EN 55024-4-2, EN 55024-4-3, EN 55024-4-4, FCC Part
15 Subpart B Class A |
Морські |
IEC 60945 4th, DNV 2.4 |
Директиви |
RoHS, cRoHS, WEEE |
Додатково |
Тригер перезавантаження |
Вбудований таймер (WDT watchdog timer), налаштовується для скидання
в разі "зависання", інтервал 1-255 секунди; програмно встановлюваний |
|
|
Інформація
для замовлення |
|
|
|
¤ Моделі |
MC-1111-E2-T |
x86 індустріальний комп'ютер на базі процесора Intel ®
Atom dual-core
E3826, 2 GB RAM, VGA, 2 USB, 2 GigaLAN, 1 CFast socket, 1 SD slot,
display port, живлення від 12 до 36 VDC,
робоча температура від -40 до 70°C |
MC-1111-E4-T |
x86 індустріальний комп'ютер на базі процесора Intel ® Atom
quad-core E3845, 2 GB RAM, VGA, 2 USB, 2 GigaLAN, 1 CFast socket, 1
SD slot, display port, живлення від 12 до 36 VDC, робоча температура
від -40 до 70°C |
MC-1121-E2-T |
x86 індустріальний комп'ютер на базі процесора Intel ® Atom
dual-core E3826, 2 GB RAM, VGA, 2 USB, 4 GigaLAN, 2 serial порти, 4
цифрових входи, 4 цифрових виходи, 1 CFast socket, 1 SD slot,
display port, живлення від 12 до 36 VDC, робоча температура від -40
до 70°C |
MC-1121-E4-T |
x86 індустріальний комп'ютер на базі процесора Intel ® Atom
quad-core E3845, 2 GB RAM, VGA, 2 USB, 4 GigaLAN, 2 serial порти, 4
цифрових входи, 4 цифрових виходи, 1 CFast socket, 1 SD slot,
display port, живлення від 12 до 36 VDC, робоча температура від -40
до 70°C |
Опціонально: |
PWC-C7EU-2B-183 |
Кабель живлення 2.5A/250V, Євро вилка, 183 см |
|
