Вбудовувані комп'ютери MOXA

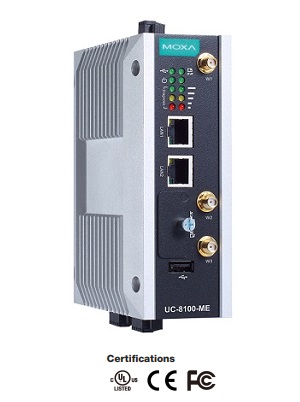

 Серія UC-8100-ME-T

Компактна RISC базована комунікаційна платформа з Ethernet і
  Serial портами, Debian ARM 7 ОС

 Специфікація | Інформація для замовлення | PDF файл опису англійською мовою | Відправити запит

  Компактна RISC базована комунікаційна платформа


   MOXA UC-8100-ME-T - комп'ютерна комунікаційна платформа, розроблена для систем автоматизації. Комп'ютери цієї серії поставляються з двома RS-232/422/485 послідовними портами і двома 10/100 Mbps Ethernet портами, а також міні PCIe слотом для підтримки стільникових модулів. Ці універсальні комунікаційні можливості дозволяють користувачам ефективно адаптувати UC-8100-ME-T в різних, навіть найскладніших комунікаційних рішеннях.
   Комп'ютери серії MOXA UC-8100-ME-T побудовані на RISC процесорах Cortex-A8, які оптимізовані для використання в системах моніторингу електроенергії, але також широко застосовуються в різному іншому промисловому обладнанні.

   Володіючи гнучкими можливостями взаємодії, цей невеликий вбудований комп'ютер є надійним і безпечним шлюзом для збору і обробки даних в польових дільницях, а також ефективною комунікаційною платформою для багатьох інших великомасштабних розгортувань.
   Моделі з широким температурним діапазоном і модулем LTE ("-Т") також доступні для замовлення. Все обладнання проходить ретельну перевірку в випробовувальній камері перед продажем, гарантуючи, що обчислювальні платформи будуть нормально функціонувати в широкому діапазоні температур.

 Особливості
ARMv7 Cortex-A8 1000 MHz процесор
Два 10/100 Mbps Ethernet порти для мережевого резервування
SD сокет для розширення пам'яті та інсталяції ОС
Програмовані світлодіоди і кнопка для спрощення установки і обслуговування
Mini PCIe сокет для установки стільникових модулів
Відкрита платформа програмування Debian ARM 7
Засоби безпеки
Модель з LTE, що працює в діапазоні температур від -40°C до 70°C.
 Специфікації

Апаратна частина

Комп'ютер
Процесор ARMv7 Cortex-A8 1000 MHz
ОС Debian ARM 7 (Kernel 3.2)
DRAM UC-8112-ME-T-LX: 512 MB DDR3 SDRAM
UC-8112-ME-T-LX-US: 512 MB DDR3 SDRAM
Розширення пам'яті • SDHC/SDXC сокет для розширення пам'яті та інсталяції ОС,
4 GB eMMC flash карта з попередньо інстальованою ОС
USB USB 2.0 host x 1 (type A з'єднувач)
LAN інтерфейс
Ethernet 2 auto-sensing 10/100 Mbps порт (RJ45)
Magnetic Isolation Protection вбудована 1.5 KV
Serial інтерфейс
Serial стандарт 1 або 2 RS-422/485, програмно обирані (5-pin термінальний блок
Консольний порт RS-232 (TxD, RxD, GND), 4-pin роз'єм (115200, n, 8, 1)
Параметри Serial
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Паритет Non, Even, Odd, Space, Mark
Контроль потоку XON/XOFF, ADDC® (automatic data direction control) для RS-485
Швидкість Max. 921600 bps
Сигнали Serial
RS-232 TxD, RxD, RTS, CTS, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
RS-485-
4 дротовий
TxD+, TxD-, RxD+, RxD-, GND
RS-485
2-
дротовий
Data+, Data-, GND
Індикація
Система Power * 1, рівень сигналу * 1, SD *1, USB *1
LAN 10M/100M/Link x 2 (на з'єднувачах)
Програмована діагностика * 3
Перемикачі та кнопки
Програмована кнопка Початково налаштована для отримання діагностичного звіту, а також для скидання пристрою до заводських налаштувань
Фізичні характеристики
Корпус SECC + Al 5052
Вага 550 г
Кріплення DIN-Rail, настінне (опціонально)

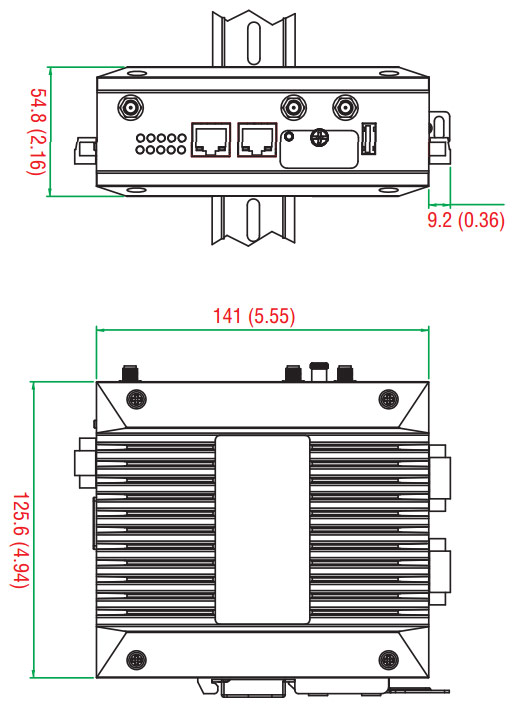

Розміри 141 x 119.9 x 36 мм

Навколишнє середовище
Робоча температура від -40 до 85°C "-Т" модель
від -40 до 70°C "-Т" модель з LTE
Вологість від 5 до 95% RH
Температура зберігання від -20 до 80°C
Anti-Vibration 2 g rms @ IEC 60068-2-34, випадкова хвиля, 5-500 Hz, 1 година по кожній з осей (без підключених USB пристроїв)
Anti-Shock 20 g @ IEC 60068-2-27, половина синусоїди, 30 ms
Живлення
Вхідна напруга від 12 до 36 VDC (3-pin термінальний блок, V+, V-, SG)
Споживання • 6 W (без модулів і підключених зовнішніх пристроїв до USB порту)
• 500 mA @ 12 VDC
Сертифікати
EMC IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz, 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: Signal: 1 kV
IEC 61000-4-8
Безпеки UL 60950-1, EN 60950-1
Директиви RoHS, CRoHS, WEEE
Забезпечення надійності
Засоби попередження Вбудований buzzer і RTC (real-time clock)
Тригер автоматичний перезавантаження Вбудований WDT (watchdog timer)
 Програмне забезпечення
Linux
OS Debian ARM 7
Web Server (Apache) Allows you to create and manage web sites; supports PHP and XML
Terminal Server (SSH) Provides secure encrypted communications between two untrusted hosts over an unsecure network
Kernel Version GNU/Linux 4.0
System Shell DASH (default), BASH
Text Editor vim, nano
Internet Protocol Suite TCP, UDP, IPv4, IPv6, SNMPv2, ICMP, ARP, HTTP, CHAP,PAP,DHCP, NTP,NFS, SSH, PPP, SFTP, RSYNC, SSL
Programming Language Support PHP, Perl, Python
Internet Security OpenVPN, iptables firewall
Cryptographic Hardware Accelerators AES, SHA, OpenSSL
Self Diagnosis Check status of system and hardware component via software method
Linux Board Support Packages (BSP) • GCC C/C++ cross development tool chain
• Bootloader/ Kernel/ filesystem
Cellular Networking (UC-8132-LX, UC-8162-LX, UC-8112-LX only)
• WVDIAL: Point-to-Point Protocol dialer that dials a modem and starts pppd to connect to the Internet.
• QMI (Qualcomm MSM Interface): Glib-based library for talking to WWAN modems and devices that speak the Qualcomm MSM Interface (QMI) protocol.
• MODBUS: Software library to send/receive data according to the Modbus protocol. This library is written in C and supports RTU (serial) and TCP (Ethernet) communications.
• Watchdog: Features a hardware function to trigger system reset in a user specified time interval (Linux standard API).
Cybersecurity • Secure Boot: A novel authentication algorithm proposed to secure platform integration. Only trusted Linux kernel and bootloader should be executed (Patent Pending).
• SUDO Mechanism: Sudo (sometimes considered short for Super-user Do) is a program designed to let system administrators allow some users to execute some commands as root (or another user). The basic philosophy is to give as few privileges as possible but still allow people to get their work done, and the Root account is disabled by default.
• Security Update of existing software packages: All packages in the UC-8100-ME-T could be updated for security purposes via Debian or Moxa’s Advanced Packaging Tool (APT) server.
• USB Protection: Provides a mechanism for disabling USB function to avoid USB stick malware attacks.
• SD Write Protection: Provides a mechanism for disabling SD write permission both in the filesystem SD and extended storage SD.
(Note: Extended storage SD is only supported by the UC-8112-LX).
 Інформація для замовлення
UC-8112-ME-T-LX RISC-базована комунікаційна платформа з 1 GHz процесором, 512MB RAM, Mini PCIe слот для стільникових модулів, 2 Ethernet і 2 Serial порти, MicroSD сокет, Debian ARM 7 ОС, USB порт, робоча температура від - 40 до 85°C
UC-8112-ME-T-LX-LTE-US (LTE модуль попередньо встановлений) RISC-базована комунікаційна платформа з 1 GHz процесором, 512MB RAM, Mini PCIe слот для стільникових модулів, LTE модуль, 2 Ethernet і 2 Serial порти, MicroSD сокет, Debian ARM 7 ОС, USB порт, робоча температура від - 40 до 70°C
Адаптор живлення:
PWR-24250-DT-S1 Адаптор живлення
Інші аксесуари:
PWC-C7EU-2B-183 Шнур живлення з Євро вилкою
Модулі:
ME-CELLULAR-LTE-EU LTE комплект, LTE регіони: Asia, Europe, Australia, New Zealand (сумісний з LTE/EU, HSPA+, GPRS/GSM і GPS). LTE: B1, B3, B7, B8, B20. UMTS/HSPA+: B1, B2, B5, B6, B8. GNSS (GPS+Glonass).
