Мультипортові плати MOXA

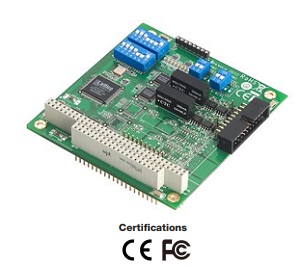

  CA-132
  2 портова плата RS-422/485  для PC/104

Специфікація | Інформація для замовлення | PDF файл опису англійською мовою | Відправити запит

  2 портова плата RS-422/485 з захистом до 2КВ для PC/104

Версія 1.2

Версія 2.0



MOXA CA-132/132I - 2 портові RS-422/485 PC/104 мультипортові плати, що підтримують розширений PC стандарт. Вони працюють спільно з PC/104 процесорними платами і мають 2 RJ45 порти (версія 1.2) або 20-pin box header (версія 2.0) і додаткові (опціональні) з'єднувальні кабелі з DB9 або DB25 з`єднувачами, для забезпечення гнучкості з'єднання.

 Особливості
Шина PC/104
Два порти: RS-422/485
Швидкість від 50 bps до 230.4 Kbps (Версія 1.2) або 921.6 Kbps (Версія 2.0)
Вбудована 16 KV ESD Surge Protection
Світлодіодні індикатори Tx, Rx
Підтримка основних операційних систем.
IRQ, I/O задаються перемикачами
Великий вибір інтерфейсних кабелів і боксів
 Специфікації
Апаратні
З'єднувач
2 RJ45 порти (версія 1.2) або 20-pin box header (версія 2.0)
Контролер введення-виведення
2 х  16C550C сумісний

Інтерфейс
Шина
PC/104 ISA bus (Ver. 2.4)
Сигнали
RS-422
RS-485 (4 дротові)
RS-485 (2 дротові)

TxD+, TxD-, RxD+, RxD-, GND
TxD+, TxD-, RxD+, RxD-, GND
Data+, Data-, GND
Число портів
2

Продуктивність
Швидкість
50 bps до 230.4 Kbps (Версія 1.2) або 921.6 Kbps (Версія 2.0)
Максимальне число портів
8 (4 плати)

Конфігураційні
Паритет
None, even, odd, space, mark
Біт даних
5, 6, 7, 8
Стоп біти
1, 1.5, 2
IRQ
I/O адреси
3, 4, 5, 6, 7, 9, 10, 11, 12, 15
задаються перемикачами

Операційні системи
Драйверна підтримка
Windows 2000/XP/2003, Windows NT, Windows 95/98/ME, DOS, FreeBSD 4.x, Linux Base

Живлення і навколишнє середовище
Робоча температура
від 0 до 55°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -20 до 85°C
Сертифікати
FCC, CE
Optical Isolation
2 KV Isolation (CA-132I)
Розміри
96 x 90 mm
 Інформація для замовлення
CA-132
Шина PC/104, 2 портова RS-422/485 плата з
2 RJ45 портами (версія 1.2) або 20-pin box header (версія 2.0)
CA-132I
Шина PC/104, 2 портова RS-422/485 плата з
2 RJ45 портами (версія 1.2) або 20-pin box header (версія 2.0)
з Optical Isolation
  • MOXA software CD-ROM: містить драйвери і
    інструкцію користувача (User's Manual) англійською мовою

З'єднувачі
 CBL-RJ45M9-150
8-pin RJ45 в male DB9, 150 cm  кабель
 CBL-RJ45F9-150
8-pin RJ45 в female DB9, 150 cm  кабель
 CBL-RJ45M25-150
8-pin RJ45 в male DB25, 150 cm  кабель
 CBL-RJ45F25-150
8-pin RJ45 в female DB25, 150 cm кабель
