Real COM/TTY порти
   Після інсталяції COM/tty драйверів для NPort 5610/5630 послідовні порти NPort 561/5630 розпізнаються як Real COM порти Windows або Real TTY порти Linux. Базові функції прийому-передачі виконуються так добре, як і RTS, CTS, DTR, DSR і DCD (input) контроль сигналів.

Простота в використанні
Світлодіодні індикатори Serial Tx/Rx і світлодіодні індикатори Ethernet на з'єднувальному роз'ємі дозволяють аналізувати проблеми і надають простий шлях моніторингу системи. Світлодіодні індикатори NPort 5600 не тільки вказують поточний стан системи, але і допомагають технічному персоналу контролювати статус підключених пристроїв з послідовним інтерфейсом.

Зовнішній вигляд

Особливості
      - РКІ людино-машинний інтерфейс
      - стандартне 19" кріплення в шафу
      - 8/16 портів з інтерфейсами - RS-232 (RS-422/485)
      - Підтримка 10 Mbps і 100 Mbps Ethernet
      - Підтримка TCP Server, TCP Client, UDP і Real COM мод
      - Забезпечують підключення до мережі та роблять пристрої з послідовним інтерфейсом Internet ready
      - 15 KV ESD захист всіх сигналів
      - Підтримка web і telnet консолей
      - Підтримка SNMP MIB-II для мережевого управління

Застосування

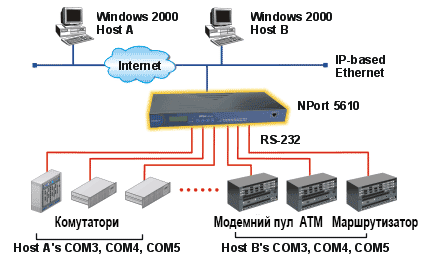

Поділ серверів розширює гнучкість мережевого управління пристроями
Різні хости (Host A і Host B) можуть розділяти один NPort 5610 для управління різними пристроями з послідовним інтерфейсом, підключеним до його портів. Наприклад, порти 1, 2, 3 NPort 5610 можуть бути налаштовані як COM3, COM4, COM5 хоста А (Host A), а порти 14, 15, 16 NPort 5600 можуть бути налаштовані як COM3, COM4, COM5 хоста В (Host B) , для створення розподіленої мережевої системи управління.

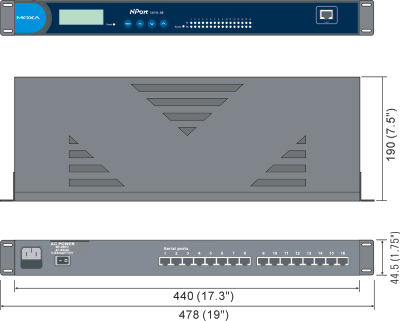

Розміри

Обладнання: mm (inch)

Додаткове приладдя
CBL-RJ45M9-150
CBL-RJ45F9-150



CBL-RJ45M25-150
CBL-RJ45F25-150



Роз'єм RJ45





  NPort 5610 NPort 5630
Pin
RS-232
RS-422/
4-wire RS-485
2-wire RS-485
1
DSR (in)
--- ---
2
RTS (out)
--- ---
3
GND
TxD+ ---
4
TxD (out)
TxD- ---
5
RxD (in)
RxD- Data-
6
DCD (in)
RxD+ Data+
7
CTS (in)
GND GND
8
DTR (out)
--- ---
