Сервери доступу MOXA з інтерфейсом Serial- Ethernet вбудовані





MOXA NE - 4100T

Модуль підключення пристроїв з послідовним
  інтерфейсом (TTL) в 10/100 Mbps Ethernet мережу

 Модуль підключення пристроїв з (TTL) в 10/100 Mbps Ethernet мережу

Індустріально перевірений, вбудований TCP/IP стек
  NE-4100T індустріально перевірений, вбудований TCP/IP стек полегшує інженерам-розробникам підключення Ваших пристроїв з послідовним інтерфейсом в 10/100M Ethernet мережі, їм немає необхідності більше витрачати час і зусилля на TCP/IP програмування. Це означає, що вони зможуть присв'ятити більше свого часу для розробки інших важливих завдань, і Ви зможете швидше запропонувати Ваші нові пристрої на ринку. Крім того, штиркові роз'єми NE-4100T, забезпечують більшу гнучкість підключень і забезпечують свободу для розробки нових можливостей, потрібних Вашим клієнтам.
  У порівнянні з аналогічними пристроями інших виробників, що використовують живлення 3.3V, NE-4100T має живлення 5V, що найбільш часто використовується сьогодні в розробках, а значить інженерам не доведеться забезпечувати для модулів спеціальне живлення
.

Дружні вибори конфігурації
   NE-4100T має готові і надійні TCP/IP мікропрограми для швидкої інтеграції в пристрої користувача. Конфігурація здійснює з використанням дружнього користувальницького інтерфейсу Windows utility, Web browser або послідовного консольного порту. Крім того, Windows базовані бібліотеки NECI (Network Enabler Configuration Interface) Library дозволяють Вам створювати власні функції.

Мінімальний час для вбудовування в пристрої
   NE-4100T має стандартне поле штирків (крок 0.254 mm) по два в лінію. 24-штиркове поле дозволяє просто здійснити підключення необхідних сигналів і Ви зможете швидше запропонувати Ваші нові пристрої на ринку. Вбудований трансформатор гарантує вільний від шуму сигнал і також зберігає час і простір при проектуванні Ethernet ланцюгів.

Можливість програмування власних додатків
  Модуль  NE-4110T має можливість програмування на мові C, що дозволяє користувачеві створювати свої власні додатки, такі як конверсія протоколів, кодування даних і т.п. Для цього поставляється спеціальний комплект NE-4110T Software Development Kit (SDK), що включає компілятор Turbo C і більше 100 інтерфейсних програм (application program interfaces API) для сокет команд і управління послідовним портом. Поставляються також приклади програм для скорочення часу розробки власних рішень.

NE-4100-ST starter kit
  NE-4100-ST - starter kit включає все, що необхідно для розробки власних додатків - модуль для розробки, комплект розробника - SDK, документацію і необхідні кабелі та аксесуари.

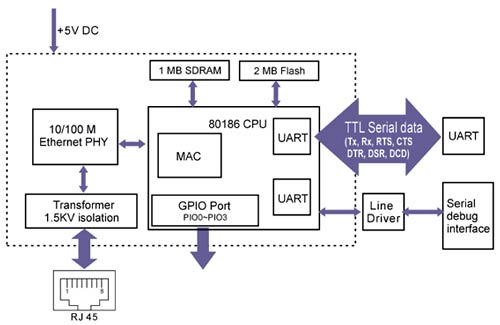

Системна діаграма

Особливості
    -
Serial (TTL) в 10/100M Ethernet модуль для побудови мережевих додатків
    - Компактний розмір (45 x 36 mm) і двосмугова мережа штирків для простої інтеграції
    - Готове до використання TCP/IP firmware для швидкої інтеграції
    - Низьке споживання (1.5 W)
    - Спеціальне поле для користувальницької конфігурації 4 GPIO
    - Проста конфігурація через Web browser, консольний порт і Windows utility

Застосування
    - Індустріальна автоматизація
    - Медицина і швидка допомога
    - Автоматизація житлових будинків
    - Забезпечення безпеки
    - Інформаційні системи

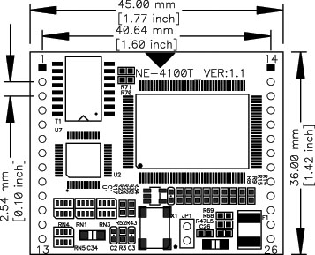

Зовнішній вигляд і розміри

Роз'єм

Pin No.

Signal



Pin No.

Signal

1 ETx+   14 PIO0
2 ETx-   15 PIO1
3 ERx+   16 PIO2
4 ERx-   17 PIO3
5 LED 10M   18 LED 100M
6 TXD   19 DCD
7 RXD   20 DSR
8 RTS   21 DTR
9 CTS   22 GND
10 Reset   23 Ready LED
11 GND   24 +5V
12 GND   25 +5V
13 TXD1*   26 RXD1*
* TXD1 і RXD1 (pins 13 and 26) зарезервовані для другого UART- встановіть ці контакти в 0 (нуль) для RS-232 і в 1 (одиницю) для налаштування.
