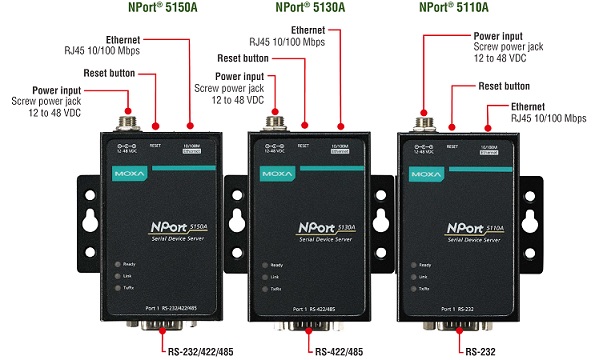

Серія NPort
5110A / 5130A / 5150A
1-портові асинхронні сервери RS-232/422/485 в Ethernet
|
|
Специфікація |
Інформація для замовлення
|
Документація та завантаження англійською мовою
|
Запитати |
 |
1-портові
асинхронні сервери RS-232/422/485 в Ethernet |
 |
|
|
Серія асинхронних серверів MOXA NPort 5100А спроектована так, щоб пристрої з послідовним інтерфейсом, підключені до них стали мережевими і були доступні з будь-якої точки мережі. Серія MOXA NPort 5100А серверів пристроїв має ультратонкий корпус підвищеної міцності, що спільно з великим числом виконуваних ними функцій робить цей пристрій зручним, простим і надійним для Ethernet застосувань.
Енергозберігаюче Serial-Ethernet рішення
Moxa недавно розробила MiiNe - невеликий, але потужний Serial-в-Ethernet чіп з вбудованою оперативною пам'яттю і Flash. Нова серія MOXA NPort 5100А тепер базується на MiiNe і стала єдиним в світі сервером Serial-в-Ethernet з енергоспоживанням менше 1 Вт. Серія Serial-в-Ethernet забезпечує економію понад 50% споживаної потужності в порівнянні з іншими існуючими на ринку пристроями, допомагаючи інженерам задовольнити жорсткі екологічні вимоги для експлуатації в промислових умовах.
Захист послідовних портів, Ethernet і живлення
При застосуванні подібних пристроїв в промисловості одним з важливих чинників функціонування всіх електричних пристроїв є захист від імпульсних перешкод, які, як правило, обумовлені високою напругою при перехідних процесах або блискавках. У серії MOXA NPort 5100А застосовані інноваційні рішення, що забезпечують захист як послідовних портів, так Ethernet і ліній живлення. MOXA NPort 5100А протестовані і відповідають вимогам стандарту IEC 61000-4-5. Ці сучасні засоби захисту від імпульсних перешкод забезпечують високу надійність Serial-Ethernet рішень MOXA навіть в умовах жорстких індустріальних середовищ.
Проста 3-х крокова веб-конфігурація
MOXA NPort 5100А мають простий і зручний для користувачів веб-інтерфейс для налаштування. За допомогою консолі MOXA NPort 5100А за 3 простих кроки і час менший 30 секунд може бути здійснене налаштування пристрою в Serial-в-Ethernet застосуванні. Використання веб-інтерфейсу заощаджує час і зусилля на розгортання додатку.
Просте усунення неполадок
Сервери пристроїв MOXA NPort 5100А підтримують SNMP V2 управління, яке може бути використане для моніторингу обладнання через Ethernet. Для кожного з пристроїв можуть бути сформовані користувачем умови, при яких пристрій автоматично відправляє повідомлення SNMP менеджеру для прийняття рішень. Для користувачів, які не використовують SNMP менеджер, попередження можуть відправлятися, наприклад, по електронній пошті. Використовуючи Windows utility або веб-консоль користувач сам визначає, що необхідно виконати при досягненні тієї чи іншої події. Наприклад, такі події можуть викликати "теплий" старт, "холодний" старт або зміну паролю.
|
|
Особливості |
|
|
- Саме мінімальне в світі споживання - 1 W
- Швидка трикрокова ВЕБ-конфігурація
- Захист сигналів, Ethernet і живлення
- Гвинтові з'єднувачі
- Real COM/TTY драйвери для Windows і Linux
- Стандартний TCP/IP інтерфейс, TCP і UDP моди
|
| |
|
Специфікації |
|
|
| ¤
Ethernet інтерфейс |
| Кількість
портів |
1 |
| Швидкість |
10/100 Mbps |
| З'єднувач |
RJ45 |
| Magnetic Isolation Protection |
Вбудована |
| ¤ Serial
інтерфейс |
| Тип
інтерфейсу |
NPort® 5110A: RS-232
NPort® 5130A: RS-422/485
NPort® 5150A: RS-232/422/485 |
| Кількість
портів |
1 |
| З'єднувач |
Male DB9 |
| Захист
сигналів |
15 KV ESD
всіх сигналів Level 1 Surge, EN61000-4-5 |
| RS-485
управління даними |
ADDC® (automatic data direction
control) |
| Навантажувальні резистори |
1 KΩ, 150 KΩ |
| ¤ Serial
параметри |
| Біти
даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Контроль
потоку |
RTS/CTS
і DTR/DSR (RS-232 тільки),
XON/XOFF |
| Швидкість |
від
50 bps до 921.6 Kbps |
| ¤ Serial
сигнали |
| RS-232: |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422: |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485 (2-дротовий): |
Data+, Data-, GND |
| RS-485 (4-дротовий): |
Rx+, Tx-, Rx+, GND |
| ¤
Програмне забезпечення |
| Протоколи |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1/V2c, HTTP, SMTP, IGMP V1/2 |
| Конфігурація |
Web Console (з
новим Quick Setup), Serial Console (NPort® 5110A/5150A
тільки), Telnet Console, Windows Utility |
| Windows Real COM
драйвери |
Windows
95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11
(x86/x64), Windows 2008 R2/2012/2012
R2/2016/2019 (x64), Windows Embedded CE
5.0/6.0, Windows XP Embedded |
| Fixed TTY
драйвери |
macOS 10.12,
macOS 10.13, macOS 10.14, macOS 10.15,
SCO UNIX, SCO OpenServer, UnixWare 7,
QNX 4.25, QNX 6, Solaris 10, FreeBSD,
AIX 5.x, HP-UX 11i, Mac OS X |
| Linux Real TTY
драйвери |
Kernel
versions: 2.4.x, 2.6.x, 3.x, 4.x, and
5.x |
|
Android API |
Android
3.1.x та новіших версій |
|
MIB |
RFC1213,
RFC1317 |
|
| ¤
Физичні характеристики |
| Корпус |
Метал |
| Вага |
340 г |

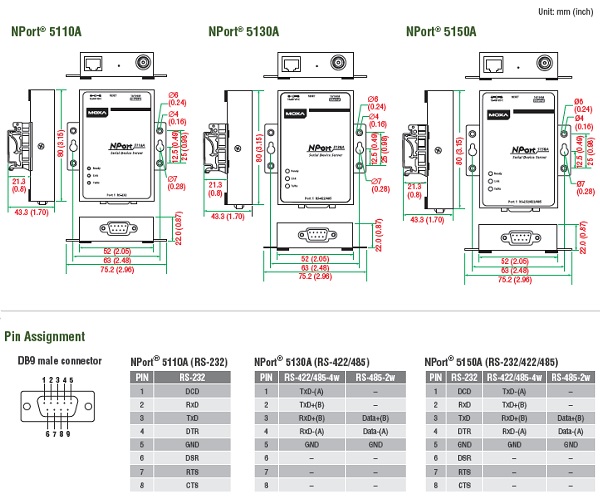

| Розмір |
Без "вух": 52 x 80 x 22 мм
З "вухами": 75.2 x 80 x 22 мм |
| ¤
Навколишнє середовище |
| Робоча температура |
Стандартна модель:
від 0 до 60°C
З розширеним температурним діапазоном:
від -40 до 75°C |
| Відносна вологість |
від
5 до 95% RH |
| ¤
Живлення |
| Живлення |
від
12 до 48 VDC |
| Споживання |
NPort® 5110A: 82.5 mA @ 12 V, 47.3 mA @ 24 V
NPort® 5130A: 89.1 mA @ 12 V, 49.5 mA @ 24 V
NPort® 5150A: 92.4 mA @ 12 V, 52.8 mA @ 24 V |
| ¤

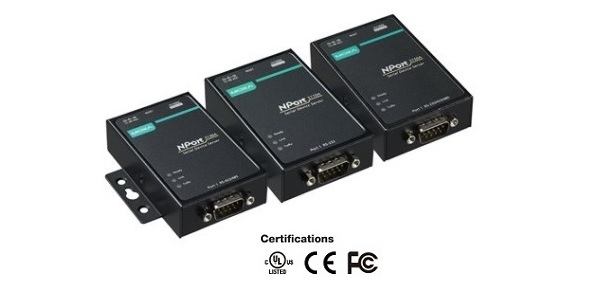

Сертифікати |
| Safety |
UL 60950-1 |
| EMC |
EN 55032/35 |
| EMI |
CISPR 32,
FCC Part 15B Class A |
| EMS |
IEC
61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10
V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal:
1 kV
IEC 61000-4-5 Surge: Power: 2 kV;
Signal: 0.5 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10
V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 |
| Power Line Protection |
Level 2 Burst (EFT), EN61000-4-4, Level 3 Surge, EN61000-4-5 |
|
Green Product |
RoHS, CRoHS,
WEEE |
| ¤
Інше |
| Тригер
перезавантаження |
WDT (watchdog timer) |
| Час напрацювання на відмову
MTBF |
2,231,530 годин |
|
|
Інформація для замовлення |
|
|
|
 Звичайне температурне виконання (від
0 до 60°C) |
| NPort 5110A |
1-портовий
асинхронний сервер RS-232 в
Ethernet,
робоча температура від
0 до 60°C |
| NPort 5130A |
1-портовий
асинхронний сервер RS-422/485 в
Ethernet, робоча температура від
0 до 60°C |
| NPort 5150A |
1-портовий
асинхронний сервер RS-232/422/485 в
Ethernet, робоча температура від
0 до 60°C |
|
Розширене температурне виконання (від
-40 до 75°C) |
| NPort 5110A-T |
1-портовий
асинхронний сервер RS-232 в
Ethernet, робоча температура від
-40 до 75°C |
|
NPort 5130A-T |
1-портовий
асинхронний сервер RS-422/485 в
Ethernet, робоча температура від
-40 до 75°C |
|
NPort 5150A-T |
1-портовий
асинхронний сервер RS-232/422/485 в
Ethernet, робоча температура від
-40 до 75°C |
| Також
поставляється |
- Посібник зі швидкого встановлення (Quick Installation Guide)
- Джерело живлення
в стандартних моделях, в моделях з буквою
"T" замовляється окремо.
|
|
 Додаткове приладдя |
| DK-35A | DIN-Rail
набір кріплення (35 mm для NPort 5200 ) |
|
Mini
DB9F-to-TB |
Перехідник: роз'єм DB9
"мама" до клемної колодки |
|
PWR-12150-EU-SA-T |
Джерело
живлення
- 12V1.5A, робоча температура від - 40 до 75°C,
Screw type, EU Plug,
замовляється
окремо для моделей
з буквою " T
"
|
|
|
|
