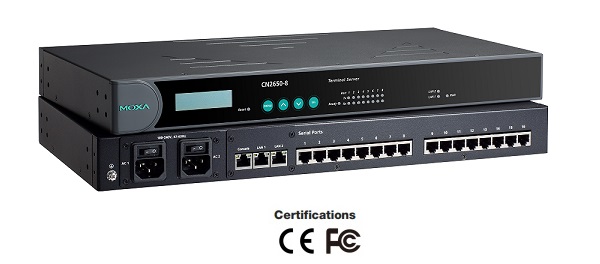

Серія CN2600
8/16-портові двомережеві термінальні асинхронні сервери
Специфікація
|
Інформація для замовлення
|
Документація та завантаження англійською мовою
|
Запитати
|
|
8/16-портові
термінальні сервери MOXA
|
|
|
Резервування є важливою проблемою для промислових мереж, і були
розроблені різні типи рішень для забезпечення альтернативних
мережевих шляхів у разі збою обладнання або програмного
забезпечення. Для використання зайвого обладнання встановлено
апаратне забезпечення «Watchdog», а також застосовано програмний
механізм перемикання «Token». Термінальний сервер CN2600
використовує свої вбудовані порти Dual-LAN для реалізації режиму
«Redundant COM», який забезпечує безперебійну роботу ваших
програм.
Розроблено для критичних областей застосування
Все більша кількість індустріальних додатків використовує пристрої з послідовним інтерфейсом, об'єднуючи їх в високонадійну мережу. Серія MOXA CN2600 спеціально спроектована з подвійним мережевим інтерфейсом, двома таблицями MAC і IP адрес, для того щоб задовольняти запити до високонадійних резервованих мережевих вимог. З подвійним мережевим інтерфейсом резервований доступ може бути реалізований з інших LAN/WAN мереж. MOXA CN2600 може забезпечувати доступ і управління в будь-якій комбінації послідовних пристроїв: RUT, Server (Сервер), Routers (Маршрутизатор), Workstations (Робоча станція), LAN/WAN і т.п.
|
Детальніше про MOXA CN 2600 >>>
|
|
|
Особливості |
|
|
|
|
Локальний список користувачів і RADIUS для аутентифікації |
|
8
або 16 портів з послідовними інтерфейсами |
|
|
Подвійний мережевий інтерфейс і подвійна таблиця MAC і IP адрес |
|
Ефективний для резервованих мережевих оточень |
|
Двохостове резервоване рішення
-
(Dual-host Redundant Data Acquisition Solution
- DRDAS) |
|
Підтримка 10 Mbps
і 100 Mbps Ethernet |
|
|
Стандартне 19" кріплення в шафу, 1U для зручного розміщення спільно з мережевими пристроями |
|
Підтримка
SNMP MIB-II для
мережевого управління. |
|
|
|
|
Специфікації |
|
|
Інтерфейс
Ethernet |
Мережевий |
10/100
Mbps, RJ45 8-pin |
Кількість портів |
2 |
Швидкість |
10/100 Mbps
(Auto-detecting) |
Захист |
Вбудований
1.5 KV magnetic
isolation |
Послідовний
інтерфейс
|
Тип інтерфейсу |
CN2610:
RS-232
CN2650/2650I: RS-232/422/485 |
Кількість портів |
16
або 8 |
Режими роботи |
Real COM mode, TCP Server mode,
TCP Client mode, UDP mode, RFC2217 mode, Terminal mode,
Reverse Telnet mode, PPP mode, DRDAS mode, Redundant COM
mode, Disabled |
З'єднувачі |
CN2610/2650: 8-pin RJ45
CH2650I: DB9 male |
Захист |
15 KV ESD
для всіх сигналів |
Захист
оптичний |
2 KV (CN2650I) |
Біти
даних |
5, 6, 7, 8 |
Стоп
біти |
1, 1.5, 2 |
Паритет |
None,
Even, Odd, Space, Mark |
Контроль потоку |
RTS/CTS,
XON/XOFF |
Швидкість |
від 50 bps до 921.6 Kbps |
Консольний порт |
1 RS-232 (RJ45, 8-pin) |
Сигнали |
|
RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 |
Tx+,
Tx-, Rx+, Rx-, GND |
RS-485
- 4 w |
Tx+,
Tx-, Rx+, Rx-, GND |
RS-485
- 2 w |
Data+,
Data-, GND |
Програмне забезпечення
- протоколи |
Управління |
ARP, BOOTP, DDNS, DHCP Client,
DNS, HTTP, IPv4, SMTP, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP,
ICMP, SLIP |
Опції
конфігурації |
CN2610-8/CN2610-16: Serial
Console, Telnet Console, Windows Utility, Device Search
Utility (DSU)
CN2650-8/CN2650-16/CN2600-2AC моделі: Serial Console, Telnet
Console, Windows Utility, Device Search Utility (DSU), Web
console (HTTP/HTTPS) |
Безпека |
HTTPS/SSL, RADIUS, SSH, PAP,
CHAP |
Драйвери Windows Real COM |
Windows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64),
Windows 2008 R2/2012/2012 R2/2016/2019 (x64),
Windows Embedded CE 5.0/6.0, Windows XP Embedded |
Linux Real
TTY Drivers |
Kernel versions: 2.4.x, 2.6.x,
3.x, 4.x, and 5.x |
Fixed TTY
Drivers |
SCO UNIX, SCO OpenServer,
UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x,
HP-UX 11i, Mac OS X |
Android API |
Android 3.1.x та новіших версій |
MIB |
SNMP MIB-II IP |
Маршрутизациі |
Статична,
RIP-I, RIP-II |
Функції
безпеки |
Аутентифікація |
Local database (password only)
RADIUS |
Шифрування |
HTTPS, AES-128, AES-256, HMAC,
RSA-1024, SHA-1 |
Протоколи безпеки |
SNMPv3
SSHv2 |
Фізичні,
живлення і навколишнє середовище |
Корпус |
SECC sheet metal (1
mm), IP30 захист |
Вага |
CN2610-8-2AC: 3760
г
CN2610-16-2AC: 3810 г
CN2650-8: 3740 г
CN2650-16: 3790 г
CN2650-8-2AC: 3900 г
CN2650-16-2AC: 3980 г |
Розміри |
Без
"вух": 440 x 198 x 45,5 mm
З "вухами": 480 x 198 x 45,5 mm |
Робоча
температура |
Стандартні моделі: від 0 до 55°C
CN2650-8-2AC-T/CN2650-16-2AC-T: від -40 до 75°C
CN2650I-8-HV-T/CN2650I-16-HV-T: від -40 до 85°C |
Відносна вологість |
від
5 до 95% RH |
Температура зберігання |
Стандартні моделі: від -20 до
75°C
CN2650-8-2AC-T/CN2650-16-2AC-T: від -40 до 75°C
CN2650I-8-HV-T/CN2650I-16-HV-T: від -40 до 85°C |
Живлення |
від 100 до 240
VAC, від 47 до 63 Hz, або 88-300 VDC (HV-моделі) |
Споживання
|
130 mA для 110VAC,
200 mA для 88VDC
(HV-моделі) |
Стандарти
та сертифікати |
EMC |
Моделі CN2650I: EN 55032/35
Усі інші моделі: EN 55032/24 |
EMI |
CISPR 32, FCC Part 15B Class A |
EMS |
-HV моделі:
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m
IEC 61000-4-8 PFMF
Всі інші моделі:
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2.5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3
V/m
IEC 61000-4-8 PF |
Безпека |
Моделі CN2650I: UL 62368-1
Усі інші моделі: UL 60950-1 |
Вібрація |
IEC 60068-2-6 |
Вільне падіння |
IEC 60068-2-32 |
Декларація |
Green Product |
RoHS, CRoHS, WEEE |
|
Інформація для замовлення |
|
|
|
Звичайне температурне виконання (від
0 до 55°C) |
CN2610-8
|
8-портовий
RS-232 термінальний двомережевий сервер пристроїв,
100-240 VAC живлення
|
CN2610-16
|
16-портовий
RS-232
термінальний двомережевий сервер пристроїв, 100-240 VAC
живлення
|
CN2610-8-2AC
|
8-портовий
RS-232 термінальний двомережевий сервер пристроїв,
2 AC джерела живлення
|
CN2610-16-2AC
|
16-портовий
RS-232
термінальний двомережевий сервер пристроїв,
2 AC
джерела живлення
|
CN2650-8
|
8-портовий
RS-232/422/485
термінальний двомережевий сервер пристроїв,
100-240 VAC живлення
|
CN2650-16
|
16-портовий
RS-232/422/485
термінальний двомережевий сервер пристроїв,
100-240 VAC живлення
|
CN2650-8-2AC
|
8-портовий
RS-232/422/485
термінальний двомережевий сервер пристроїв,
2 AC
джерела живлення
|
CN2650-16-2AC
|
16-портовий
RS-232/422/485
термінальний двомережевий сервер пристроїв,
2 AC
джерела живлення
|
CN2650I-8
|
8-портовий
RS-232/422/485
термінальний двомережевий сервер пристроїв,
2 KV optical isolation, 100-240 VAC живлення
|
CN2650I-16
|
16-портовий
RS-232/422/485
термінальний двомережевий сервер пристроїв,
2 KV optical isolation, 100-240 VAC живлення
|
CN2650I-8-2AC
|
8-портовий
RS-232/422/485
термінальний двомережевий сервер пристроїв,
2 KV optical isolation, 2 AC
джерела живлення
|
CN2650I-16-2AC
|
16-портовий
RS-232/422/485
термінальний двомережевий сервер пристроїв,
2 KV optical isolation, 2 AC
джерела живлення
|
Розширене температурне виконання (від
-40 до 75/85°C) |
CN2650-8-2AC-T
|
8-портовий
RS-232/422/485 термінальний двомережевий сервер пристроїв,
2 AC джерела живлення, робоча температура від
- 40 до 75°C
|
CN2650-16-2AC-T
|
16-портовий
RS-232/422/485 термінальний двомережевий сервер пристроїв,
2 AC джерела живлення, робоча температура від
- 40 до 75°C
|
CN2650I-8-HV-T
|
8-портовий
RS-232/422/485 термінальний двомережевий сервер пристроїв,
88-300 VDC живлення, робоча температура від
- 40 до 85°C
|
CN2650I-16-HV-T
|
16-портовий
RS-232/422/485 термінальний двомережевий сервер пристроїв,
88-300 VDC живлення, робоча температура від
- 40 до 85°C
|
Також поставляється
|
- Посібник зі швидкого встановлення (Quick Installation Guide)
- Кабель живлення (для моделей,
що використовують живлення від мережі
змінної напруги)
- 1 x rack-mounting kit
- 1 консольний кабель RJ45-DB9
|
Додаткове приладдя
|
CBL-F9M9-20 |
DB9 Female в DB9 Male кабель, 20 cm
|
CBL-F9M9-150 |
DB9 Female в DB9 Male кабель, 150 cm
|
CBL-RJ45F25-150 |
RJ45
8-pin в DB25 Female кабель, 150 cm
|
CBL-RJ45M25-150 |
RJ45
8-pin в DB25 Male кабель, 150 cm
|
CBL-RJ45M9-150 |
RJ45 8-pin в DB9 Male кабель, 150 cm
|
CBL-RJ45F9-150 |
RJ45
8-pin в DB9 Female кабель, 150 cm
|
CBL-RJ45SF25-150 |
RJ45
8-pin в DB25 Female з'єднувальний кабель з екрануванням, 150 cm
|
CBL-RJ45SM25-150 |
RJ45
8-pin в DB25 Male з'єднувальний кабель з екрануванням, 150 cm
|
CBL-RJ45SM9-150 |
RJ45 8-pin в DB9 Male
з'єднувальний кабель з екрануванням, 150 cm
|
CBL-RJ45SF9-150 |
RJ45
8-pin в DB9 Female з'єднувальний кабель з екрануванням, 150 cm
|
|
|
|
|
|
