 C320Turbo (PCI Express)
 Інтелектуальний 8-32 портовий контролер RS-232 / RS-422 для шини PCI Express

Специфікація | Інформація для замовлення | PDF файл опису англійською мовою  | Відправити запит

  C320Turbo/PCI Мультипортовий контролер



Серія MOXA C320Turbo (PCI Express) спеціально розроблена для масштабованих застосувань і являє собою гнучкий мультипортовий контролер. Починаючи з 8 портів на систему, можна розширювати число портів до 128 з ростом потреб. Крім того, існують різні типи з'єднувальних модулів (rackmount або настільні), використовуваних з'єднувачів (RJ45 або DB25), і COM портових інтерфейсів (RS-232 або RS-422). Можлива будь-яка конфігурація з цих опцій. За рахунок високошвидкісного інтерфейсу між керуючою платою і модулями забезпечується швидкісна передача на відстань до 100 метрів.
  Для установки необхідного типу і кількості портів спільно з C320Turbo (PCI Express) можуть бути використані:

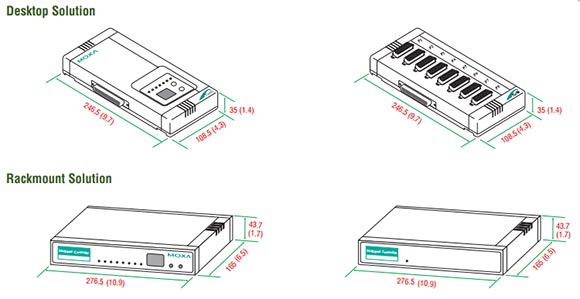

1. У настільному виконанні:
    ¤
процесорний модуль C32030T і спільно з ним
      від 1 до 4 UART 8 портових модулів
      - C32045T: RS-232, DB25-F з'єднувачі
      - C32047T: RS-232, DB25-M з'єднувачі
      - C32071T: RS-232, DB25-F з'єднувачі
          (25 KV ESD surge protection)
      - C32061T: RS-422, DB25-F з'єднувачі
      - C32065T: RS-422, DB25-F з'єднувачі
          (2 KV optical isolation).

2. У Rackmount виконанні:
   ¤ один з двох базових модулів:
      - C32080T: 8 RS-232 портів, 10-pin RJ45 з'єднувачі
      - C32081T: 16-портів, RS-232, 10-pin RJ45 з'єднувачі, і, при необхідності,
        модулі розширення:
      - C32082T: 8 RS-232 портів, 10-pin RJ45 з'єднувачі
      - C32083T: 16 RS-232 портів, 10-pin RJ45 з'єднувачі.
  Є спеціальний, опціональний набір для віддаленого підключення модулів - C32050T, який містить:
• 2 м кабель DB25-M в DB25-F, 10 дротовий (C32020T)
• Джерело додаткового живлення 90-240 VAC (Робоча температура від 0 до 30 ° C).

  Оскільки спілкування між базовими модулями і модулями розширення здійснюється за повним RS-422 протоколом, то це дозволяє видалити виносні модулі COM-портів на відстань до 100м, при цьому необхідно використовувати мережевий адаптер C32050T для живлення виносних модулів і саморобний 100 м кабель для підключення.

 Особливості

• PCI Express плата Low profile формфактору
Вбудований процесор DSP TMS320BC52PJ
Великий об'єм пам'яті (512 KB)
• Можливість віддалення виносних модулів до 100м від системного блоку
• Гнучкість конфігурації: RS-232/422, опторозв'язка
• Світлодіодний індикатор або семисегментний індикатор роботи портів
• Настільне і стієчне виконання
• Можливість нарощування до 128 портів (4 плати)
• Сумісність з Windows COM портами і UNIX tty портами
• Підтримка основних операційних систем.
• Швидкість до 460.8 Kbps

 Специфікації
Керуюча плата (C32010T/PCIEL)
Max. число портів 32 на плату (max. 4 плати), 128 портів на систему
Шина PCI Express
Процесор TI DSP TMS320BC52PJ
Пам'ять 512 KB
З'єднувач DB25 female
IRQ Встановлюється BIOS
Serial інтерфейс
Послідовний інтерфейс RS-232 або RS-422 в настільному виконанні
Швидкість від 50 bps до 460.8 Kbps
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Паритет None, even, odd, space, mark
Сигнали RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Сигнали RS-422 TxD+/-, RxD+/-, RTS+/-, CTS+/-, GND

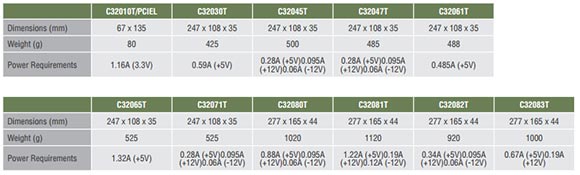

Фізичні та навколишнє середовище
Розмір 135 * 67 мм
Живлення 1,116 A max. @3,3 V
Робоча температура від 0 до 55°C
Відносна вологість від 5 до 95% RH
Температура зберігання від -20 до 85°C
Сертифікати EMC: CE, FCC
EMI: EN 55022, FCC Part 15 Subpart B Class A
EMS: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4
Green Product: RoHS, CRoHS, WEEE
Операційні системи
  Windows 2000, Windows XP/2003/Vista/2008/7
x86/x64, Linux 2.4, Linux 2.6 x86/x64
 Інформація для замовлення
Керуюча плата
C32010T/PCIEL PCI Express керуюча плата
З'єднувальний кабель (опціонально)
C32050T Для великих відстаней використовується цей набір, якщо до хосту більше 2м. Джерело живлення від 90 до 240 VAC і 10-pin з'єднувальній кабель (C32020T) DB25 в DB25 кабель (2 m)

Rackmount модель

Базовий модуль Виберіть один для керуючої плати
C32080T 8 портовий RS-232 модуль, RJ45 (10-pin) з'єднувачі, з'єднувальний кабель і rackmount кіт включені
C32081T 16 портовий RS-232 модуль, RJ45 (10-pin) з'єднувачі, з'єднувальний кабель і rackmount кіт включені
Модуль розширення (опціонально) Число портів не може бути більше 32
C32082T 8 портовий RS-232 модуль, RJ45 (10-pin) з'єднувачі, з'єднувальний кабель і rackmount кіт включені
C32083T 16 портовий RS-232 модуль, RJ45 (10-pin) з'єднувачі, з'єднувальний кабель і rackmount кіт включені
Настільне виконання
Процесорний модуль Один на керуючу плату
C32030T Процесорний модуль (CPU module)
UART модулі Виберіть від 1 до 4 8 портових UART модулів на керуючу плату
C32045T 8 портовий RS-232 модуль розширення з female DB25 з'єднувачами
C32047T 8 портовий RS-232 модуль розширення з male DB25 з'єднувачами
C32061T 8 портовий RS-422 модуль розширення з female DB25 з'єднувачами
C32065T 8 портовий RS-422 модуль розширення з optical isolation (2 KV), female DB25 з'єднувачами
C32071T 8 портовий RS-232 модуль розширення з surge protection (ESD 25 KV), female DB25 з'єднувачами

З'єднувачі

CN20030 150 cm RJ45 в female DB25 RS-232 кабель
CN20040 150 cm RJ45 в male DB25 RS-232 кабель
CN20060 150 cm RJ45 в male DB9 RS-232 кабель
CN20070 150 cm RJ45 в female DB9 RS-232 кабель
