Мультипортові плати MOXA

 MOXA CP-118U/CP-138U
  8-ми портові Smart плати RS-232/422/485 для Universal PCI шини

Специфікація | Інформація для замовлення | PDF файл опису англійською мовою  | Відправити запит

 8-ми портові плати RS-232/422/485 для Universal PCI шини

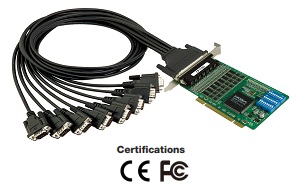

MOXA CP-118U/CP-138U



Серія MOXA CP-118U/CP-138U - Universal PCI мультипортові плати, що відповідають новому стандарту для плат розширення і можуть працювати зі слотами з живленням 3.3V так і 5V.
  Плати CP-118U містять 8 незалежних RS-232/422/485, а CP-138U - 8 незалежних RS-422/485 послідовних портів для підключення обладнання до PC сумісних систем.
  Серія забезпечує пропускну здатність більше 700 Кб/с (при максимальній швидкості 921.6 Kbps) - найвища продуктивність в світі!

 Особливості
Шина Universal PCI (живлення як 3.3V так і 5V) сумісні з PCI і PCI-X
Вісім незалежних послідовних портів RS-232/422/485 (CP-118U) або RS-422/485 (CP-138U)
Світлодіодні індикатори даних
Підтримка 128 бітових FiFo
15 KV ESD protection
Швидкість від 50 bps до 921.6 Kbps
Підтримка основних операційних систем.
Великий вибір інтерфейсних кабелів і боксів
 Специфікації
Апаратні
З'єднувач
Female DB62 (на платі)
Контролер введення-виведення
MU860 (16C550C сумісний)

Інтерфейс
Шина
32-bit, Universal PCI
Послідовний
CP-118U: RS-232/422/485
CP-138U: RS-422/485
Число портів
8
Максимальне число
32 (4 плати)
Захист
ESD Protection: 15 KV

Продуктивність
Швидкість
від 50 bps до 921.6 Kbps

Конфігураційні
Паритет
None, even, odd, space, mark
Біт даних
5, 6, 7, 8
Стоп біти
1, 1.5, 2
IRQ, I/O адреси
Призначаються BIOS
Контроль потоку
RTS/CTS, XON/XOFF
Сигнали RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND (CP-118U тільки)
Сигнали RS-422
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
Сигнали 4 дротовий RS-485
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
Сигнали 2 дротовий RS-485
Data+(B), Data-(A), GND

Операційні системи
Драйверна підтримка
Windows (2000, XP/2003/Vista x86/x64, 9X/ME/NT), Windows CE 5.0, Windows XP Embedded, DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6 (CP-118U тільки: SCO Open Server 5/6, UnixWare 7)

Живлення і навколишнє середовище
Споживання
CP-118U: 240 mA (+5V, RS-232), 300 mA (+5V, RS-422)
CP-138U: 135 mA (+5V, RS-422)
Робоча температура
від 0 до 55°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -20 до 85°C
Сертифікати
EN55022, EN55024, EN61000-3-2, EN61000-3-3, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part 15 Class B
Розміри
135 x 82 mm mm (ш x д) Див. рис. нижче
 Інформація для замовлення

CP-118U
  • Шина Universal PCI , 8 портова RS-232/422/485  плата
CP-138U
  • Шина Universal PCI , 8 портова RS-422/485  плата
CP-118U-T
  • Шина Universal PCI , 8 портова RS-232/422/485  плата з робочою температурою від -40 до 85°C
CP-138U-T
  • Шина Universal PCI , 8 портова RS-422/485  плата з робочою температурою від -40 до 85°C

Додаткові аксесуари (бокси або кабелі) Див. рис. нижче
 Opt8A
8 портів, female DB25, RS-232 з'єднувальний бокс
 Opt8S
8 портів, female DB25, RS-422 з'єднувальний бокс з surge protection
 Opt8-M9
8 портів, male DB9, RS-232 з'єднувальний бокс
 Opt8-RJ45
8 портів, 8-pin RJ45, RS-232 з'єднувальний бокс
 Opt8B
8 портів, male DB25, RS-232 з'єднувальний бокс
CBL-M62M25x8-100
(Opt8C)
DB62(M) в 8 x DB25(M) кабель [RS-232]
CBL-M62M9x8-100
(Opt8D)
DB62(M) в 8 x DB9(M) кабель [RS-232]

 Розміри:

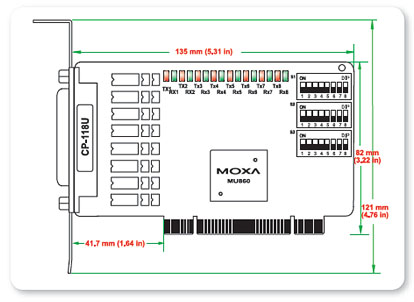

CP-118U

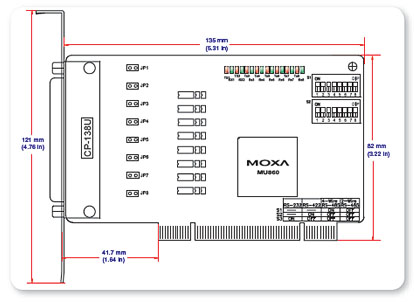

CP-138U

 З'єднувачі

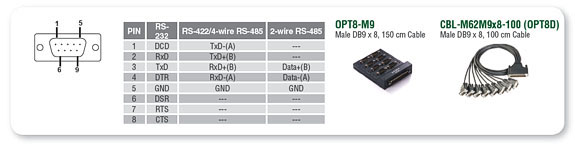

Male DB9

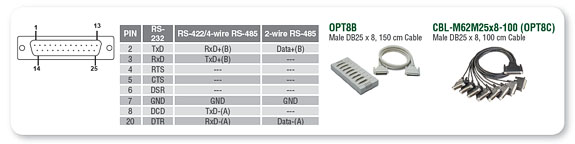

Male DB25

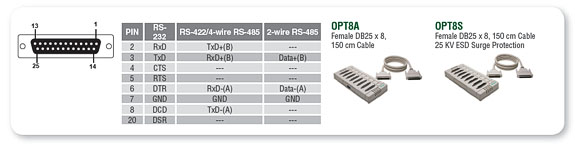

Female DB25

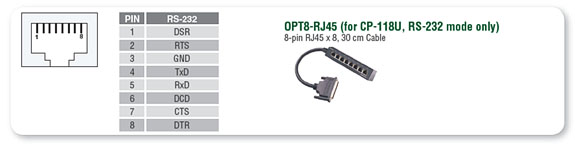

8-pin RJ45
