Мультипортові плати MOXA
Серія CP-102UF
Знято з виробництва!
Індустріальна 2-х портова плата serial в оптику для Universal PCI шини
Специфікація |
Інформація для замовлення |
PDF файл опису англійською мовою | Відправит
запит
 |
Серія CP-102UF |
 |
|
|
|
 |
MOXA CP-102UF
- перші в світі мультипортові плати, які включають в себе підтримку як послідовних інтерфейсів, так і волоконно-оптичних. Плата може бути встановлена
в комп'ютер, як економічно вигідне рішення забезпечення послідовного (serial) зв'язку на великі відстані з додатковим захистом від електричних перешкод і не потребує додаткових конверторів.
CP-102UF- smart Universal PCI плата, сумісна з усіма популярними операційними системами. Вона має 2 послідовних порти, кожен з яких забезпечує роботу на швидкості до 921.6 Kbps. Плата підтримує як живлення по шині 3.3V, так і 5V PCI. CP-102UF може бути встановлена
фактично в будь-який сервер.
|
|
Використовуючи одномодове волокно, послідовна передача даних може бути виконана на відстані до 40 км, що значно перевищує стандартні для RS-232 межі в 15 метрів і навіть 1.2 км для RS-422/485. Для багатьох промислових додатків - це якісно новий крок, враховуючи не тільки відстані, але і те, що оптичне волокно оберігає передані дані від електричних перешкод і електромагнітного випромінювання.

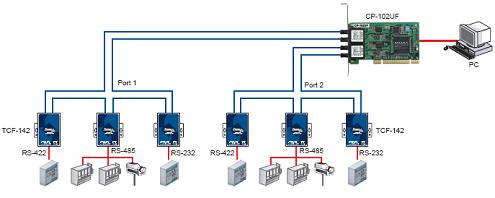

Кільцева архітектура
Використовуючи MOXA CP-102UF, комп'ютер може бути включений (як вузол) в волоконно-оптичне кільце, яке формується MOXA TCF-142 конверторами. Кожен з TCF-142 в волоконно-оптичному кільці підключений до пристрою з послідовним інтерфейсом. Таким чином центральний комп'ютер зможе зв'язатися з усіма "пов'язаними" в кільце пристроями з послідовним інтерфейсом. Установкою DIP перемикачів, плата конфігурується для роботи в режимі кільця. Коли один з вузлів передає сигнал, сигнал поширюється по кільцю поки він не повернеться на передавальний вузол, який заблокує сигнал. Використовуючи MOXA CP-102UF, можна створювати волоконні кільця довжиною
до 100 км.
Детальніше
|
|
|
Особливості |
|
|
|
 |
Шина
Universal
PCI |
|
Розширюють робочу відстань послідовних комунікацій до 40 км (Single-mode - CP-102UF-S) або
5 км (multi-mode -
CP-102UF-M) |
|
Підтримка кільцевої і "точка-точка" архітектур |
|
|
Максимальна швидкість до 921.6 Kbps |
|
|
128-byte FIFO і вбудований H/W, S/W контроль потоку |
|
|
Живлення по шині як 3.3V, так і 5V для PCI і PCI-X форм-факторів. |
|
|
Захист передачі даних від електричних перешкод і електромагнітного випромінювання |
|
|
Драйверна підтримка для Vista, 2003 XP, 2000, 98, ME), WinCE 5.0, Linux і
Unix |
|
|
Проста інсталяція, світлодіодна індикація на платі і програмне забезпечення управління |
|
|
|
|
|
Специфікації |
|
|
|
|
| Інтерфейс |
|
|
|
| |
| Оптичний
інтерфейс |
|
|
|
|
|
|
CP-102UF-M: 50/125,
62.5/125 або 100/140 μm
CP-102UF-S: 8.3/125, 8.75/125, 9/125
або 10/140 μm |
|
|
|
|
CP-102UF-M:
До 5 km (multi-mode)
CP-102UF-S: до 40 km ( single-mode) |
|
|
|
|
CP-102UF-M: 820 nm
CP-102UF-S: 1310 nm |
|
|
|
|
|
|
|
CP-102UF-M: -20 dBm
CP-102UF-S: -24 dBm |
|
|
|
|
|
|
|
|
|
|
| |
| Продуктивність |
|
|
|
| |
| Serial Communication Parameters |
|
|
|
| None,
even, odd, space, mark |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| Драйверна
підтримка |
|
|
|
| Windows (2000,
XP/2003/Vista x86/x64), DOS,
Linux 2.4/2.6, QNX 6 |
|
|
|
|
| |
| Сертифікати |
|
|
|
|
|
|
EN55024
EN 61000-3-2
EN 61000-3-3
IEC 61000-4-2(ESD)
IEC 61000-4-3(RS)
IEC 61000-4-4(EFT)
IEC 61000-4-5(Surge)
IEC 61000-4-6(CS)
IEC 61000-4-8
IEC 61000-4-11(DIPS) |
|
|
|
|
|
|
|
| |
| Живлення і навколишнє середовище |
|
|
|
|
|
|
|
|
|
|
|
|
CP-132UL:
120 x 65 mm
CP-132UL-I: 120 x 65 mm (стандартний
Bracket: 121 mm; LP Bracket: 80 mm) |
|
|
|
|
CP-102UF-M:
429 mA @ +5V
CP-102UF-S: 424 mA @ +5V |
|
|
|
|
|
Інформація для замовлення |
|
|
|
|
|
|
| 2
портова serial через оптику плата для шини
Universal PCI, multi-mode, відстань до 5 km,
ST з'єднувач
|
|
|
|
| 2
портова serial через оптику плата для шини
Universal PCI, single-mode, відстань до 40 km,
ST
з'єднувач
|
|
|
|
| 2
портова serial через оптику плата для шини
Universal PCI, multi-mode, відстань до 5 km,
ST з'єднувач і робочою температурою
від -40 до 85°C
|
|
|
| 2
портова serial через оптику плата для шини
Universal PCI, single-mode, відстань до 40 km,
ST з'єднувач і робочою температурою
від -40 до 85°C
|
|
|
|
| |
