Мультипортові плати MOXA

 CP-118U-I/CP-138U-I
  8-ми портові Smart плати RS-232/422/485 для Universal PCI шини
  з  2 KV Optical Isolation

Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою  | Відправити запит

 8-ми портові плати RS-232/422/485 для Universal PCI шини

   Серія MOXA CP-118U-I/CP-138U-I - Universal PCI мультипортові плати, що відповідають новому стандарту для плат розширення і можуть працювати з як зі слотами з живленням 3.3V так і 5V.
  Плати CP-118U містять 8 незалежних RS-232/422/485, а CP-138U - 8 незалежних RS-422/485 послідовних портів для підключення обладнання до PC сумісних систем. Обидві плати містять вбудовану 2 KV оптичну ізоляцію.
  Серія забезпечує пропускну здатність більше 700 Кб/с (при максимальній швидкості 921.6 Kbps) - найвища продуктивність в світі!
  MOXA CP-118U-I/CP-138U-I дозволяють підключати до 31 RS-485 пристрою і забезпечують при цьому робочу відстань до 1,2 км.
 Особливості
Шина Universal PCI (живлення як 3.3V так і 5V) сумісні з PCI і PCI-X
Вісім незалежних послідовних портів RS-232/422/485 (CP-118U-I) або RS-422/485 (CP-138U-I)
Світлодіодні індикатори даних
Підтримка 128 бітових FiFo
15 KV ESD protection
Швидкість від 50 bps до 921.6 Kbps
Плати містять вбудовану 2 KV оптичну ізоляцію.
Підтримка основних операційних систем.
Великий вибір інтерфейсних кабелів і боксів
 Специфікації
Апаратні
З'єднувач
Female DB78 (на платі)
Контролер введення-виведення
MU860 (16C550C сумісний)
Інтерфейс
Шина
32-bit, Universal PCI
Послідовний
RS-232/422/485
Число портів
8
Максимальне число
32 (4 плати)
Продуктивність
Швидкість
від 50 bps до 921.6 Kbps
Конфігураційні
Паритет
None, even, odd, space, mark
Біт даних
5, 6, 7, 8
Стоп біти
1, 1.5, 2
IRQ, I/O адреси
Призначаються BIOS
Контроль потоку
RTS/CTS, XON/XOFF
Сигнали RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND (CP-118U-I тільки)
Сигнали RS-422
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
Сигнали 4 дротовий RS-485
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
Сигнали 2 дротовий RS-485
Data+(B), Data-(A), GND
Драйверна підтримка
Драйвери Windows
DOS, Windows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64),
Windows 2008 R2/2012/2012 R2/2016/2019/2022 (x64),
Windows Embedded CE 5.0/6.0, Windows XP Embedded
Драйвери Linux
Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
Драйвери UNIX
QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD
Живлення і навколишнє середовище
Споживання
CP-118U-I: 860 mA (+5V, RS-232)
CP-138U-I: 330 mA (+5V, RS-422)
Розміри
105 x 133 mm

    Розміри:

   CP-118U-I



   CP-138U-I
Робоча температура
від 0 до 55°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -40 до 85°C
Surge Protection
 15 KV ESD
Стандарти та сертифікація
EMC  EN 55032/35
EMI  CISPR 32, FCC Part 15B Class B
EMS  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
Green  RoHS, CRoHS, WEEE
 Інформація для замовлення
CP-118U-I
  • Шина Universal PCI , 8 портова RS-232/422/485  плата з  2 KV Optical Isolation
CP-138U-I
  • Шина Universal PCI , 8 портова RS-422/485  плата з  2 KV Optical Isolation
CP-118U-I-T
  • Шина Universal PCI , 8 портова RS-232/422/485  плата з  2 KV Optical Isolation з робочою температурою від -40 до 85°C
CP-138U-I-T
  • Шина Universal PCI , 8 портова RS-422/485  плата з  2 KV Optical Isolation з робочою температурою від -40 до 85°C
Додаткові аксесуари (виберіть один з наступних на плату)
 CBL-M78M9x8-100
8 портів, male DB9 з'єднувальний кабель

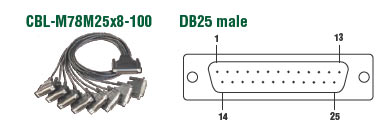

 CBL-M78M25x8-100
8 портів, male DB25, RS-232 з'єднувальний кабель

З'єднувачі

Male DB9

Male DB25
