Мультипортові плати MOXA

 CP-118E-A-I, CP-138E-A-I
  8-ми портова асинхронна плата RS-422/485 для шини PCI Express з
   4 kV surge protection і 2 kV ізоляцією

Специфікація | Інформація для замовлення | PDF файл опису англійською мовою | Відправити запит

 8-ми портові плати RS-422/485 для PCI Express шини

  MOXA CP-118E-A-I / CP-138E-A-I - 8 портові індустріальні плати для систем автоматизації, POS і ATM застосування. Це кращий вибір для інженерів, що займаються промисловою автоматизацією і системних інтеграторів, так як плати підтримують численні операційні системи, включаючи Windows, Linux і навіть Unix.

   Крім цього, кожен з 8 послідовних портів підтримують дуже високу швидкість передачі - до 921,6 Kbps. MOXA CP-118E-A-I / CP-138E-A-I забезпечують повний контроль модемних сигналів для забезпечення сумісності з широким діапазоном різних серійних периферійних пристроїв.
    MOXA CP-118E-A-I / CP-138E-A-I підтримують шину PCI Express х1, але також може бути встановлено в будь-який PCI Express слот.

 Інтелектуальні RS-485 для легкої установки і усунення неполадок
(подана заявка на патент)

  Налаштування RS-485 мережі є відносно простим. Проблеми можуть виникати, коли живлення ввімкнене і пристрої, підключені до мережі починають надсилати та отримувати дані. У більшості випадків, інженери повинні здійснити подальше налаштування системи за допомогою спеціальних pull high/low резисторів і термінаторів. Нова Intelligent МОХА RS-485 технологія підтримує дві основні функції, щоб зробити таке налаштування дуже простим:
(1) В один клік - автоматично аналізується топологія мережі, а потім регулюються термінатори і pull high/low резистори.
(2) Другий клік - проводиться пошук і усунення неполадок із зазначенням, що необхідно змінити для забезпечення працездатності мережі.
 Особливості:

• Установка в будь-який PCI Express x1 сумісний слот
• Вісім RS-422/485 портів
• Швидкість до 921.6 Kbps
• 128 байтний FIFO і вбудований контроль потоку
• Вбудований 15 KV ESD захист
• Широкий набір з'єднувальних боксів і кабелів
• Підтримка основних операційних систем - Windows, Linux, Unix.

 Специфікації:
 • Апаратні
Контролер введення-виведення 16C550C сумісний
З'єднувач DB78 female
Шина   PCI Expressx1
 • Serial інтерфейс
Число портів 8
Стандарт CP-118E-A-I: RS-232/422/485
CP-138E-A-I: RS-422/485
Макс. число плат в комп'ютері 4
 • Serial захист
Surge Protection 4 KV
Electrical Isolation 2 KV
 • Продуктивність
Швидкість від 50 bps до 921.6 Kbps
 • Serial параметри
Паритет None, even, odd, space, mark
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Контроль потоку RTS/CTS, XON/XOFF
 • Serial сигнали
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422  TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
RS-485-4 дротовий TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
RS-485-2 дротовий Data+(B), Data-(A), GND
 • Драйверна підтримка
Windows Windows 2000/XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64)
Linux Linux 2.4.x, 2.6.x, 3.x
Unix-like QNX 6, SCO OpenServer, UnixWare 7, Solaris 10 (x86/x64)
 • Фізичні характеристики
Розмір 109.5 x 130 мм
 • Навколишнє середовище
Робоча температура від 0 до 55°C
Температура зберігання від -20 до 85°C
Відносна вологість від 5 до 95% RH
 • Стандарти та сертифікація
EMC  EN 55022/24
EMI  CISPR 22, FCC Part 15B Class B
EMS  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
IEC 61000-4-6 CS: 150 kHz to; 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11
Green  RoHS, CRoHS, WEE
 • Напрацювання на відмову
Час CP-118E-A-I: 390,883 годин
CP-138E-A-I: 221,331
годин
База даних Database Telcordia (Bellcore), TR/SR
 • Живлення
Споживання CP-118E-A-I: 2,356 mA @ 3.3 VDC
CP-138E-A-I: 2,356 mA @ 3.3 VDC

 Інформація для замовлення:
CP-118E-A-I 8 портова RS-232/422/485 PCI Express x1 плата з 4 kV surge protection і 2 kV ізоляцією
CP-138E-A-I 8 портова RS-422/485 PCI Express x1 плата з 4 kV surge protection і 2 kV ізоляцією
 • З'єднувачі:
   Бокси
OPT8-M9+ VHDCI 68 в 8 x DB9(M) з'єднувальний бокс
OPT8B+ VHDCI 68 в 8 х DB25(M) з'єднувальний бокс
OPT8A+  VHDCI 68 в 8 х DB25(F) з'єднувальний бокс
OPT8S+ VHDCI 68 в 8 х DB25(F) з'єднувальний бокс з Surge Protection
OPT8-RJ45+ VHDCI 68 в 8 x RJ45 (8-pin)  з'єднувальний бокс
 Кабелі
CBL-M68M9x8-100
(OPT8D+)
VHDCI 68 в 8 x DB9(M) кабель 100см
CBL-M68M25x8-100
(OPT8C+)
VHDCI 68 в 8 х DB25(M)кабель 100см

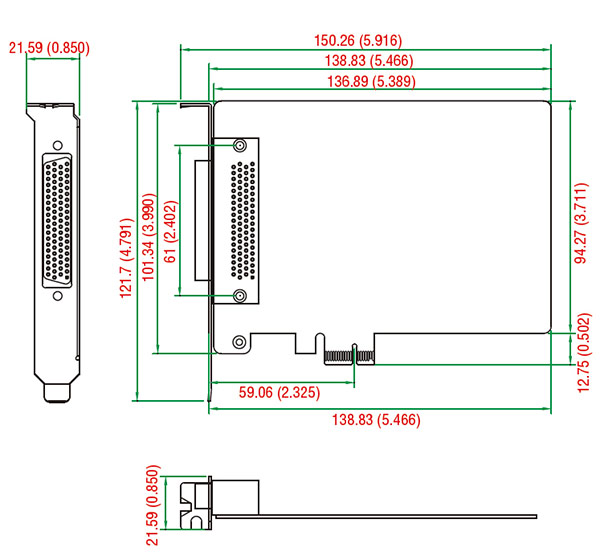

 Габаритні розміри
