Мультипортові плати MOXA

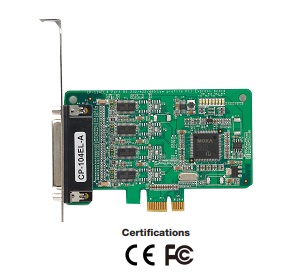

CP-104EL-A
4-портова асинхронна плата RS-232 для шини PCI Express

Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Відправити запит

 4-портова плата RS-232 для PCI Express шини

   MOXA CP-104EL-A - 4 портова RS-232 індустріальна плата для систем автоматизації, POS і ATM застосування. Це кращий вибір для інженерів, що займаються промисловою автоматизацією і системних інтеграторів, так як плати підтримують численні операційні системи, включаючи Windows, Linux і навіть Unix.
   Всі порти підтримують дуже високу швидкість передачі - до 921,6 Kbps. MOXA CP-104EL-A забезпечує повний контроль модемних сигналів для забезпечення сумісності з широким діапазоном різних серійних периферійних пристроїв.
   MOXA CP-104EL-A підтримує шину PCI Express х1, але також може бути встановлена ​​в будь-який PCI Express слот
Невеликі габарити плати
   MOXA CP-104EL-A - малогабаритна плата (low profile), яка сумісна з будь-яким PCI Express слотом. Для живлення платі необхідно тільки 3,3 В постійного струму, а це значить, що плата підходить для будь-яких комп'ютерів.

Драйвери для Windows, Linux і Unix
   MOXA підтримує широкий спектр операційних систем і плати MOXA CP-104EL-A не є винятком. Надійні Windows COM і Linux/Unix TTY драйвери надаються для всіх плат MOXA, а також є драйвери і для інших операційних систем, таких як, наприклад, WEPOS.
 Особливості

• Установка в будь-який PCI Express x1 сумісний слот
• Чотири RS-232 порти
• Швидкість до 921.6 Kbps
• 128 байтний FIFO і вбудований контроль потоку
• Світлодіодна індикація і програмне забезпечення для управління
• Вбудований 15 KV ESD захист
• Широкий набір з'єднувальних боксів і кабелів
• Low profile форм-фактор
• Підтримка основних операційних систем - Windows 7 x86/x64, XP/2003/Vista/2008 x86/x64,
   2000, DOS, Linux 2.4/2.6,QNX 6, SCO Open Server 5/6, UnixWare 7, Solaris 10 x86/x64
• 15 KV ESD protection
 Специфікації
 • Апаратні
Контролер введення-виведення 16C550C сумісний
З'єднувач VHDCI 68
Шина   PCI Expressx1
 • Serial інтерфейс
Стандарт RS-232
Число портів 4
Макс. число плат в комп'ютері 4
 • Serial захист
ESD 15 KV
 • Продуктивність
Швидкість від 50 bps до 921.6 Kbps
 • Serial параметри
Паритет None, even, odd, space, mark
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Контроль потоку RTS/CTS, XON/XOFF
 • Serial сигнали
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
 • Драйверна підтримка
Драйвери Windows DOS, Windows 95/98/ME/NT/2000, WindowsXP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019/2022 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Драйвери Linux Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
Драйвери UNIX Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6
 • Фізичні характеристики
Розмір 67,21 x 103 мм

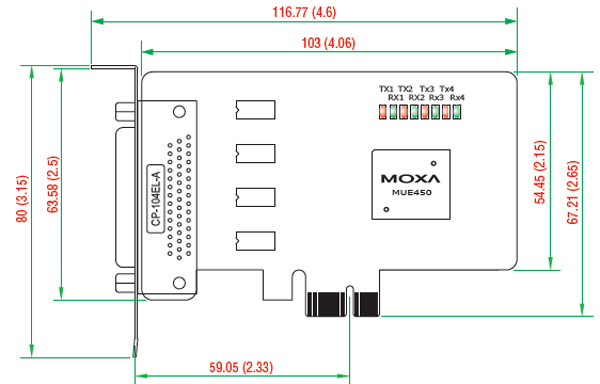

   Розміри:


 • Навколишнє середовище
Робоча температура від 0 до 55°C
Температура зберігання від -20 до 85°C
Відносна вологість від 5 до 95% RH
 • Стандарти та сертифікація
EMC  EN 55032/35
EMI  CISPR 32, FCC Part 15B Class B
EMS  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Green  RoHS, CRoHS, WEEE
 • Напрацювання на відмову
Час 3,601,447 годин
База даних Database Telcordia (Bellcore), GB
 • Живлення
Споживання 805 mA @ 3.3 V
 Інформація для замовлення
CP-104EL-A-DB25M 4 портова RS-232 PCI Express x1 плата, low profile з DB25 male кабелем
CP-104EL-A-DB9M 4 портова RS-232 PCI Express x1 плата, low profile з DB9 male кабелем
 • З'єднувачі:
    Кабелі
CBL-M44M25x4-50 DB44(M) в 4 x DB25(M)
CBL-M44M9x4-50 DB44(M) в 4 x DB9(M)
CBL-F9M9-150 DDB9 female to DB9 male serial кабель - 1,5 м.
CBL-F9M9-20 DDB9 female to DB9 male serial кабель - 20 см.
