| Керовані індустріальні Ethernet комутатори
Серія
EDS-728
Знято з виробництва |
24+4G портові резервовані, керовані, модульні Gigabit Ethernet комутатори |
|
MOXA
EDS-728
|
|
|
|
|
MOXA EDS-728 - модульний Gigabit Ethernet комутатор - надає комбінації оптичних і мідних модулів для створення мереж автоматизації будь-якої складності. Модульний проект дозволяє встановити до 4 Gigabit портів і до 24 Fast Ethernet портів. Можливе застосування як 2 типів Двопортових gigabit модулів з мідними або оптичними інтерфейсами, так і восьми типів 4 портових Fast Ethernet модулів з мідними або оптичними інтерфейсами (роз'єми
SC/СТ).
|
MOXA EDS-728
підтримує QoS, IGMP snooping/GMRP, VLAN, LACP,
SNMPv1/v2c/v3, RMON, IEEE 802.1X, HTTPS і SSH.
MOXA EDS-728 задовольняє вимогам будь-яких промислових додатків і може служити надійною платформою для їх майбутніх розширень. Крім того, комутатор має похилий РКІ для зручного перегляду під будь-яким кутом, ABC-01 (Автоматичний резервний конфігуратор) для створення і відновлення копій конфігурації, а також підтримує резервування мережевих з'єднань.
|
Особливості |
|
|
|
|
Індустріальні мережеві можливості
- Резервована надлишкова Gigabit Ethernet кільцева технологія
(час відновлення <20 ms) і RSTP/STP (IEEE 802.1W / D)
- Підтримка IEEE 1588 PTP (Precision Time Protocol) для точної синхронізації мереж
- IPv6 Ready
- Сумісний з IEC 61850 GOOSE messaging
- IGMP Snooping і GMRP для фільтрації мультикастового трафіку по індустріальному
Ethernet протоколу
- Підтримка IEEE 802.1Q VLAN і GVRP протоколів для спрощення мережевого
планування
- Підтримка QoS-IEEE 802.1p/1Q і TOS/DiffServ
- Підтримка 802.3ad, LACP для оптимізації використання смуги пропускання
- Підтримка IEEE 802.1X і SSL для забезпечення мережевої безпеки
- Підтримка SNMP V1/V2C/V3 для різного рівня безпечного управління
- RMON для ефективного мережевого управління
|
|
Індустріальний
дизайн
- Широкосмугове управління смугою пропускання для запобігання від
непередбачуваного стану пристроїв
- Блокування портів для тільки авторизованого доступу
- "Дзеркальні" порти для зручності налаштування
- Автоматичні попередження про аварійні ситуації по email і на
релейних виходах
- Цифрові входи для інтеграції з сенсорами і пристроями попередження
через IP мережу
- Автоматичне відновлення підключених пристроїв
- Швидке відновлення ліній (Патентувана технологія)
- Дубльоване, здвоєне джерело живлення
- IP 30 металевий корпус
- Long-haul модулі з відстанню до 40 km або 80 km
- DIN-Rail або панельне розташування
- ABC-01 RS-232 RJ45 - для створення і відновлення копій конфігурації
- Конфігурація через Web browser, Telnet/Serial консоль, Windows utility і ABC-01
|
|
|
|
|
|
|
Специфікації |
|
|
Модульний

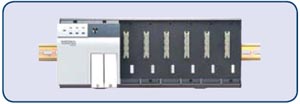

індустріальний комутатор, EDS-728 10G (шасі)
Технологія |
Стандарти |
IEEE 802.3
для 10BaseT,
IEEE 802.3u для 100BaseT(X) and 100Base
FX,
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x для Flow Control,
IEEE 802.1D для Spanning Tree Protocol,
IEEE 802.1W для Rapid STP,
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для Authentication,
IEEE 802.3ad для Port Trunk with LACP |
Протоколи |
IGMPv1/v2
device, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP,
TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, Syslog (Available
Soon: DHCP Option 66/67/82, SSH, SNMP Inform, Modbus/TCP,
LLDP, IEEE 1588 PTP, IPv6) |
MIB |
MIB-II, Ethernet-Like
MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
Контроль
потоку |
IEEE 802.3x flow
control, back pressure flow control |
Інтерфейси |
Fast
Ethernet |
6 слотів для будь-якої конфігурації чотирипортових модулів з 10/100BaseT(X) або 100BaseFX інтерфейсами
Див. докладніше "Серія модулів MOXA IM для модульних комутаторів" |
Gigabit
Ethernet |
2
слоти для будь-якої конфігурації чотирипортових модулів з
10/100/1000BaseT(X),
1000BaseSX/LX/LHX/ZX (SFP
слот, LC з'єднувач)
Див. докладніше "Серія модулів MOXA IM для модульних комутаторів" |
Консоль |
RS-232
(RJ45) |
Індикатори |
STAT, PWR1, PWR2,
FAULT, MASTER, COUPLER, T.RING |
Індикатори
на модулях |
LNK/ACT,
FDX/HDX, RING PORT, COUPLER PORT, SPEED |
Контакти
аварії |
Два релейних виходи з мах навантаженням
1A @ 24 VDC |
Цифрові
входи |
два входи -
"1": відповідає рівню від +13 до + 30V
"0": від -30 до + 3V
максимальний вхідний струм 8 mA
|
Живлення |
Вхідна
напруга |
24 VDC
(от 12 до 45 VDC), дубльований вхід |
Струм
при 24 V |
0.96A |
Підключення |
Два знімних 6-pin термінальних блоки |
Захист
від струму |
Так |
Захист
від неправильної полярності |
Так |
Навколишнє
середовище |
Робоча
температура |
від
0 до 60°C |
Температура
зберігання |
від
-40 до 85°C |
Відносна
вологість |
від
5% до 95% (без конденсату) |
Механічні
характеристики |
Корпус |
IP30
захист |
Розміри |
362 x 143 x 128
mm (Ш x В x Д)
Див. габаритні розміри
-->>
|
Установка |
DIN-Rail,
настенне кріплення (опціонально) |
Сертифікати |
Безпеки |
UL508, UL60950-1, CSA C22.2
No. 60950-1, EN60950-1 (Pending) |
Кліматичні |
UL/cUL Class 1, Division 2, Groups
A, B, C, and D, ATEX Class I, Zone 2, EEx nC IIC (Pending) |
Морські |
DNV, GL
(Pending) |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2
(ESD), level 3
EN61000-4-3 (RS), level 3
EN61000-4-4 (EFT), level 3
EN61000-4-5 (Surge), level 3
EN61000-4-6 (CS), level 3
EN61000-4-8
EN61000-4-11
EN61000-4-12 |
Удар |
IEC60068-2-27 |
Вільне
падіння |
IEC60068-2-32 |
Вібрації |
IEC60068-2-6 |
MTBF |
160,000
годин
База: Telcordia (Bellcore), GB |
|
Інформація
для замовлення |
|
|
|
EDS-728
10G |
Індустріальний Gigabit керований резервований модульний Ethernet комутатор з 6 слотами для 4-портових fast Ethernet модулів і 2 слотами для Gigabit Ethernet модулів, всього 24+4G порти
|
Додатково: |
IM
модулі для серії EDS модульних
комутаторів |
IM-2GTX |
Gigabit Ethernet інтерфейсний модуль з 2 10/100 / 1000BaseT (X), RJ45 з'єднувач
|
IM-2GSFP |
Gigabit Ethernet інтерфейсний модуль з 2 SFP слотами для SFP-1G
серії.
див.
докладніше SFP-1G серія |
IM-4TX |
Fast Ethernet інтерфейсний модуль з 4 10/100BaseT(X) портами, RJ45 з'єднувач
|
IM-2MSC/2TX |
Fast Ethernet інтерфейсний модуль з 2 multi mode 100BaseFX портами, SC з'єднувач
і 2 10/100BaseT(X)
портами, RJ45 з'єднувач |
IM-2SSC/2TX |
Fast Ethernet інтерфейсний модуль з 2 single mode 100BaseFX портами, SC з'єднувач
і 2 10/100BaseT(X)
портами, RJ45 з'єднувач, 40 km
|
IM-2MST/2TX |
Fast Ethernet інтерфейсний модуль з
2 multi mode 100BaseFX портами, ST з'єднувач і
2 10/100BaseT(X)
портами, RJ45 з'єднувач |
IM-1LSC/3TX |
Fast Ethernet інтерфейсний модуль з 1 single mode 100BaseFX
long-haul портом, 80 km
SC з'єднувач і 3 10/100BaseT(X)
портами, RJ45 з'єднувач.
|
IM-4MSC |
Fast Ethernet інтерфейсний модуль з 4 multi mode 100BaseFX портами, SC з'єднувач.
|
IM-4SSC |
Fast Ethernet інтерфейсний модуль з 4 single mode 100BaseFX портами, SC з'єднувач, 40 km.
|
IM-4MST |
Fast Ethernet інтерфейсний модуль з 4 multi mode 100BaseFX портами, ST з'єднувач.
|
Backup Configurators |
ABC-02-USB |
Інструмент резервного копіювання
та відновлення конфігурації, оновлення мікропрограми та
інструмент зберігання файлів журналу для керованих
комутаторів і маршрутизаторів Ethernet, робоча температура від 0 до 60 ° C
|
ABC-02-USB-T |
Інструмент резервного копіювання
та відновлення конфігурації, оновлення мікропрограми та
інструмент зберігання файлів журналу для керованих
комутаторів і маршрутизаторів Ethernet, робоча температура від
-40 до 75 ° C
|
MXview |
MXview |
Програмне забезпечення мережевого управління для 50, 100, 250 або 500 вузлів
|
MXconfig |
Програмне забезпечення для спрощення масової конфігурації пристроїв
|
DIN-Rail блоки
живлення: |
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
Крепление: |
WK-32 |
Комплект
крепления для модульных
коммутаторов |
RK-4U |
Комплект для крепления 4U 19” |
Gigabit Ethernet
модулі, SFP-1G |
Моделі з робочою
температурою від 0 до 60°C |
SFP-1GSXLC |
Компактний трансивер
(SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура
від 0 до 60°C |
SFP-1GLSXLC |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура
від 0 до 60°C |
SFP-1G40BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1GLXLC |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура
від 0 до 60°C |
SFP-1GLHLC |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура
від 0 до 60°C |
SFP-1GLHXLC |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура
від 0 до 60°C |
SPF-1GZXLC |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура
від 0 до 60°C |
SPF-1GEZXLC |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 110 km, робоча температура
від 0 до 60°C |
SFP-1GEZXLC-120 |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 120 km, робоча температура
від 0 до 60°C |
SFP-1G10ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
SFP-1G10BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1G20ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
SFP-1G20BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1G40ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
Моделі
з робочою температурою від -40 до 85°C |
SFP-1GSXLC-T |
Компактний трансивер (
SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура
від -40 до 85°C |
SFP-1GLSXLC-T |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура
від -40 до 85°C |
SFP-1GLXLC-T |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура
від -40 до 85°C |
SFP-1GLHLC-T |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура
від -40 до 85°C |
SFP-1GLHXLC-T |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура
від -40 до 85°C |
SPF-1GZXLC-T |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура
від -40 до 85°C |
SFP-1G10ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G10BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
SFP-1G20ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G20BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
SFP-1G40ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G40BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
|
|
|
|
