EN50155
сумісні індустріальні Ethernet комутатори, M12 серія
|
Серія
TN-5816A / 5818A |
EN 50155
сумісні, 16/16 + 2G портові layer 3 керовані
Gigabit Ethernet комутатори |
 |
EN 50155
сумісні, 16/16 + 2G портові lGigabit Ethernet комутатори |
 |
|
 |

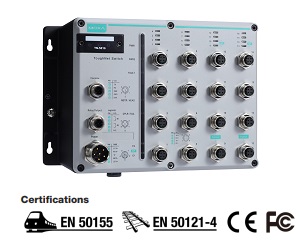

MOXA ToughNet TN-5816A / 5818A - керовані Layer 3 M12 Ethernet комутатори,
які розроблені для індустріального застосування - на залізницях, транспорті і т.п. MOXA TN-5816A / 5818A мають міцний IP54 металевий корпус, який призначений для протистояння попаданню пилу і вологи і M12 роз'єми, щоб гарантувати надійність з'єднання - все це дозволяє запобігти збоям, які могли
бути викликані навколишнім середовищем, як наприклад, вібрацією або тряскою в транспортних додатках. Комутатори розроблені так, щоб вони могли
б бути встановлені безпосередньо в транспортному засобі і не вимагають додаткового захисту, навіть при вкрай важких зовнішніх умовах.
|
Комутатори MOXA TN-5816A / 5818A підтримують широкий діапазон вхідної напруги від 12 до 110 VDC, що дозволяє використовувати одну й ту ж модель для різних типів додатків. Крім того, ізольовані, резервовані джерела живлення дозволяють підвищити надійність комунікаційних рішень.каційних рішень.каційних рішень.
MOXA TN-5816A / 5818A Ethernet комутатори мають до 16 Fast Ethernet M12 портів, 4 порти з функцією релейного перемикання і 2 Gigabit Ethernet порти з функцією релейного перемикання. MOXA TN-5816A / 5818A підтримують розширений температурний діапазон від -40 ° до 75 ° C. Серія MOXA TN-5816A / 5818A сумісна зі стандартами EN50155 - температура, захист від перешкод і вібрації, резервоване живлення - це економічно ефективний засіб для побудови надійних індустріальних мереж.
|
|
Детальніше (зовнішній вигляд, розміри) >>>
| Особливості |
| ° |
Layer 3
функціональність для побудови складних ієрархічних мереж |
| ° |
Основне EN50155-сумісне, Layer 3 рішення Gigabit Ethernet комутаторів для залізничних застосувань |
| ° |
Підтримка DHCP Option 82 для призначення IP адреси з різними політиками |
| ° |
Підтримка індустріальних Ethernet протоколів Modbus / TCP і EtherNet / IP * |
| ° |
Підтримка Турбо кільця, Турбо ланцюга і RSTP / STP (IEEE802.1w / D) і MSTP для мережевого резервування |
| ° |
Підтримка IGMP Snooping і GMRP для фільтрації мультикастового трафіку |
| ° |
Підтримка Port-based VLAN, IEEE 802.1Q VLAN і GVRP для спрощення планування мережі |
| ° |
Підтримка EtherNet / IP and Modbus / TCP industrial Ethernet протоколів |
| ° |
Підтримка
QoS (IEEE 802.1p/1Q
і TOS / DiffServ) |
| ° |
Підтримка 802.3ad, LACP для оптимізації використання смуги пропускання |
| ° |
Підтримка TACACS + б SNMPv3, IEEE 802.1x, HTTPS і SSH для забезпечення мережевої безпеки |
| ° |
Підтримка SNMP V1 / V2C / V3 для різних рівнів безпечного управління |
| ° |
Підтримка RMON для ефективного мережевого управління |
| ° |
Широкосмугове управління смугою пропускання для запобігання від непередбачуваного стану пристроїв |
| ° |
Блокування портів - дозволяє використовувати порти тільки з авторизованих MAC адрес |
| ° |
"Дзеркальні" порти для зручності налагодження |
| ° |
Автоматичні попередження про аварійні ситуації по email і на релейних виходах |
| ° |
Швидке відновлення з'єднань |
| ° |
LLDP для автоматичного виявлення топології мережі для програмного забезпечення управління |
| ° |
Конфігурація з використанням Web browser, Telnet / Serial консолі, і Windows utility |
| ° |
DIN-Rail
або панельна установка |
| ° |
Підтримка MXview - індустріальної мережевий системи управління. |
|
|
|
Специфікації |
|
|
| ¤Технології |
| Стандарти |
IEEE
802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X)
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3x для контролю потоку,
IEEE 802.1D-2004 для Spanning Tree протоколу,
IEEE 802.1W для Rapid STP,
IEEE 802.1s* for Multiple Spanning Tree Protocol
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для аутентифікації
IEEE 802.3ad для Port Trunk з LACP
|
| Протоколи |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2C/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telent, SSH, Syslog, SNMP Inform, LLDP, IEEE 1588 PTP v2, NTP Server/Client, EtherNet/IP, Modbus/TCP |
| MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Layer 3
функції |
Static routing, RIP V1/V2, OSPF, VRRP |
| Контроль
потоку |
IEEE802.3x, back pressure |
| ¤
Комутатор |
| Пріорітетних
черг |
4 |
| IGMP
груп |
256 |
| Макс. VLAN |
64 |
| VLAN
номери (VID) |
від
1 до 4094 |
| ¤
Інтерфейси |
| M12 Fast Ethernet
порти |
На
передній панелі, 10/100BaseT(X) auto negotiation speed, F/H duplex mode
і auto MDI/MDI-X |
| Gigabit Ethernet |
Знизу, M12 з'єднувачі, 10/100 / 1000BaseT (X) auto negotiation speed, F / H duplex mode, auto MDI / MDI-X з функцією релейного перемикання |
| Індикатори |
10/100M (fast Ethernet port), 10/100/1000M (Gigabit Ethernet
port) |
| Контакти
аварії |
2 релейних виходи в одному M12 5-контактному роз'ємі з максимальним навантаженням
1A @ 30 VDC |
| Системні
індикатори |
PWR1, PWR2,
FAULT, MSTR/HEAD, CPLR/TAIL |
| Консольний порт |
M12 5-контактний роз'єм |
| ¤
Механічні |
| Корпус |
Металевий, IP54 (опціонально захисні ковпачки на невикористовувані роз'єми) |
| Розміри |
TN-5816ABP: 250 x 175.8 x 115
мм
TN-5818A: 250 x 181.4 x 115 мм |
| Вага |
TN-5816ABP: 2990
г
TN-5818A: 3160 г |
| Установка |
Панельна, DIN-Rail (опціональний
кіт DK-DC50131) |
| ¤
Навколишнє середовище |
| Робоча температура |
від
-40 до 75°C |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без
конденсату) |
| ¤
Живлення |
| Вхідна
напруга |
WV:
24/36/48/72/96/110 VDC) |
| Споживання (по вхідній напрузі) |
•
TN-5816A Series: 1.1 A @ 24 VDC, 0.23 A @ 110 VDC
• TN-5818A Series: 1.24 A @ 24 VDC, 0.24 A @ 110 VDC |
| Захист
від струму |
Так |
| Підключення |
M23
з'єднувач |
| Захист
від неправильної полярності |
Так |
| ¤
Сертифікати |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Safety |
EN 62368-1 |
| Shock |
IEC 60068-2-27, IEC 61373,
EN 50155 |
| Freefall |
IEC 60068-2-31 |
| Vibration |
IEC 60068-2-64, IEC 61373, EN
50155 |
| Залізничний
транспорт |
При панельному
монтажі: EN 50155, EN 50121-4, EN 50121-3-2,
EN 45545-2 |
|
|
|
Інформація для
замовлення |
|
|
| TN-5516ABP-WV-T |
Керований L3 Ethernet комутатор з 12 10 / 100BaseT (X) M12 портами і 4 10 / 100BaseT (X) портами з функцією релейного перемикання, подвійне
резервоване живлення (від 24 до 110 VDC), робоча температура від
-40 до +75°C |
| TN-5816ABP-WV-CT-T |
Керований L3 Ethernet комутатор з 12 10 / 100BaseT (X) M12 портами і 4 10 / 100BaseT (X) портами з функцією релейного перемикання, подвійне
резервоване живлення (від 24 до 110 VDC), робоча температура від -40 до + 75 ° C, захисне покриття |
| TN-5818A-2GTXBP-WV-T |
Керований L3 Ethernet комутатор з 16 10 / 100BaseT (X) M12 портами і 4 10 / 100BaseT (X) портами з функцією релейного перемикання і 2 10/100 / 1000BaseT (X) M12 портами з функцією релейного перемикання, подвійне
резервоване живлення (від 24 до 110 VDC), робоча температура від
-40 до +75°C |
| TN-5818A-2GTXBP-WV-CT-T |
Керований L3 Ethernet комутатор з 16 10 / 100BaseT (X) M12 портами і 4 10 / 100BaseT (X) портами з функцією релейного перемикання і 2 10/100 / 1000BaseT (X) M12 портами з функцією релейного перемикання, подвійне
резервоване живлення (від 24 до 110 VDC), робоча температура від -40 до + 75 ° C, захисне покриття |
|
|
|
