EN50155
сумісні індустріальні Ethernet комутатори, M12 серія
Серія TN-5518A |
EN 50155
сумісні, 16 + 2G портові керовані Ethernet комутатори |
|
EN 50155
сумісні, 16 + 2G портові керовані Ethernet комутатори |
|
|
|

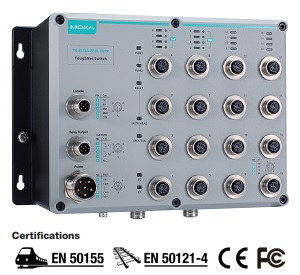

MOXA ToughNet TN-5518A - керований M12 Ethernet комутатор, який розроблений для індустріального застосування - на залізницях, транспорті і т.п. MOXA TN-5518A має міцний IP54 металевий корпус, який призначений для протистояння попаданню пилу і вологи і має M12 роз'єми, щоб гарантувати надійність з'єднання, все це дозволяє запобігти збоям, які могли б бути викликані навколишнім середовищем, як наприклад, вібрацією або тряскою в транспортних додатках . Комутатор розроблений так, щоб він міг бути встановлений безпосередньо в транспортному засобі і не потребує додаткового захисту, навіть при вкрай важких зовнішніх умовах.
|
MOXA TN-5518A Ethernet комутатори мають 16 Fast Ethernet M12 портів і 2 Gigabit Ethernet порти на нижньому боці корпусу з функцією релейного перемикання, а модель MOXA TN-5518A-8PoE в доповненні до 8 10 / 100M і 2 Gigabit Ethernet портів, має і 8 IEEE 802.3at / af сумісних PoE (Power-over-Ethernet) портів, що забезпечують до 30 Ватт на порт. Остання модель може використовуватися для зарядки різних пристроїв з PoE живленням, наприклад, відеокамер, точок доступу і т.п.
MOXA TN-5518A підтримують широкий діапазон вхідної напруги від 24 до 110 VDC, що дозволяє використовувати одну й ту ж модель для різних типів додатків. Крім того, ізольовані, резервовані джерела живлення дозволяють підвищити надійність комунікаційних рішень.
MOXA TN-5518A мають розширений температурний діапазон від -40 ° до 75 ° C.
Серія MOXA TN-5518A сумісна зі стандартами EN50155 - температура, захист від перешкод і вібрації, резервоване живлення - це економічно ефективний засіб для побудови надійних індустріальних мереж.
|
Детальніше (зовнішній вигляд, розміри) >>>
Особливості |
° |
IPv6 Ready лого (IPv6 Logo Committee certified) |
° |
Основне EN50155-сумісне рішення Gigabit Ethernet комутатора для залізничних застосувань |
° |
Підтримка DHCP Option 82 для призначення IP адреси з різними політиками |
° |
Підтримка індустріальних Ethernet протоколів Modbus / TCP і EtherNet / IP |
° |
Підтримка Турбо кільця, Турбо ланцюга і RSTP / STP (IEEE802.1w / D) і MSTP * для мережевого резервування |
° |
Підтримка IGMP Snooping і GMRP для фільтрації мультикастового трафіку |
° |
Підтримка Port-based VLAN, IEEE 802.1Q VLAN і GVRP для спрощення планування мережі |
° |
Підтримка
QoS (IEEE 802.1p/1Q
і TOS / DiffServ) |
° |
Підтримка 802.3ad, LACP для оптимізації використання смуги пропускання |
|
|
|
Специфікації |
|
|
¤Технології |
Стандарти |
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X)
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3x для контролю потоку,
IEEE 802.1D-2004 для Spanning Tree протоколу,
IEEE 802.1W для Rapid STP,
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для аутентифікації
IEEE 802.3ad для Port Trunk з LACP |
Протоколи |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, SNMP Inform, LLDP, IEEE 1588 PTP v2, IPv6, NTP Server/Client, EtherNet/IP, Modbus/TCP |
MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
Контроль
потоку |
IEEE802.3x, back pressure |
¤
Комутатор |
Пріорітетних
черг |
4 |
IGMP
груп |
256 |
Макс. VLAN |
64 |
VLAN
номери (VID) |
від
1 до 4094 |
¤
Інтерфейси |
M12 Fast Ethernet
порти |
На передній панелі, M12 D-coded 4-pin female з'єднувачі, 10 / 100BaseT (X) auto negotiation speed, F / H duplex mode і
auto MDI/MDI-X |
Gigabit Ethernet
порти |
Знизу, M12 X-coded 8-pin female з'єднувачі, 10/100 / 1000BaseT (X) auto negotiation speed, F / H duplex mode, auto MDI / MDI-X з функцією релейного перемикання |
Індикатори
портів |
10/100M (fast Ethernet), 10/100/1000M (Gigabit Ethernet), PoE |
Контакти
аварії |
2 релейних
виходи в одному M12 5-контактному роз'ємі з максимальним навантаженням
1A @ 30 VDC |
Системні
індикатори |
PWR1, PWR2,
FAULT, MSTR/HEAD, CPLR/TAIL |
Консольний порт |
M12 5-контактний роз'єм |
¤
Механічні |
Корпус |
Металевий, IP54 |
Розміри |
TN-5518A без PoE: 250 x 180.9 x 76.0 мм TN-5518A-8PoE: 250 x 180.9 x 115 мм Розміри --> |
Установка |
Панельна, DIN-Rail (опціонально) |
¤
Навколишнє середовище |
Робоча температура |
від
-40 до 75°C |
Температура
зберігання |
від
-40 до 85°C |
Відносна
вологість |
від
5 до 95% (без
конденсату) |
¤
Живлення |
Вхідна
напруга |
•WV:
24-110 VDC (від 16.8 до 137.5 VDC) |
Захист
від струму |
Так |
Подключение |
M23 A-coding, 5-pin male
з'єднувач |
Захист
від неправильної полярності |
Так |
¤
Сертифікати |
EMI |
CISPR 22, FCC Part 15B Class A |
EMC |
EN 55032/35 |
EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
Safety |
EN 62368-1 |
Shock |
IEC 60068-2-27, IEC 61373,
EN 50155 |
Freefall |
IEC 60068-2-31 |
Vibration |
IEC 60068-2-64, IEC 61373, EN
50155 |
Залізничний
транспорт |
При панельному
монтажі: EN 50155, EN 50121-4, EN 50121-3-2, EN 45545-2 |
|
|
|
Інформація для
замовлення |
|
|
TN-5518A-2GTX-WV-T |
Керований Ethernet комутатор з 16 10 / 100BaseT (X) портами і 2 10/100 / 1000BaseT (X) портами з M12 з`єднувачами, подвійне резервоване живлення (24-110 VDC), робоча температура від
-40 до 75°C |
TN-5518A-2GTX-WV-CT-T |
Керований Ethernet комутатор з 16 10 / 100BaseT (X) портами і 2 10/100 / 1000BaseT (X) портами з M12 з`єднувачами, подвійне
резервоване живлення (24-110 VDC), робоча температура від -40 до 75 ° C, модель із захисним покриттям |
TN-5518A-2GTXBP-WV-T |
Керований Ethernet комутатор з 16 10 / 100BaseT (X) портами і 2 10/100 / 1000BaseT (X) портами з M12 з`єднувачами, 2 Gigabit
порти підтримують функцію релейного перемикання, подвійне
резервоване живлення (24-110 VDC), робоча температура від
-40 до 75°C |
TN-5518A-2GTXBP-WV-CT-T |
Керований Ethernet комутатор з 16 10 / 100BaseT (X) портами і 2 10/100 / 1000BaseT (X) портами з M12 з`єднувачами, 2 Gigabit
порти підтримують функцію релейного перемикання, подвійне
резервоване живлення (24-110 VDC), робоча температура від -40 до 75 ° C, модель із захисним покриттям |
TN-5518A-8PoE-2GTX-WV-T |
Керований Ethernet комутатор з 8 10 / 100BaseT (X) і 8 PoE портами і 2 10/100 / 1000BaseT (X) портами з M12 з`єднувачами, подвійне
резервоване живлення (24-110 VDC), робоча температура від
-40 до 75°C |
TN-5518A-8PoE-2GTX-WV-CT-T |
Керований Ethernet комутатор з 8 10 / 100BaseT (X) і 8 PoE портами і 2 10/100 / 1000BaseT (X) портами з M12 з`єднувачами, подвійне
резервоване живлення (24-110 VDC), робоча температура від -40 до 75 ° C, модель із захисним покриттям |
TN-5518A-8PoE-2GTXBP-WV-T |
Керований Ethernet комутатор з 8 10 / 100BaseT (X) і 8 PoE портами і 2 10/100 / 1000BaseT (X) портами з M12 з`єднувачами, 2 Gigabit порту підтримують функцію релейного перемикання, подвійне резервоване живлення (24-110 VDC), робоча температура від
-40 до 75°C |
TN-5518A-8PoE-2GTXBP-WV-CT-T |
Керований Ethernet комутатор з 8 10 / 100BaseT (X) і 8 PoE портами і 2 10/100 / 1000BaseT (X) портами з M12 з`єднувачами, 2 Gigabit
порти підтримують функцію релейного перемикання, подвійне
резервоване живлення (24-110 VDC), робоча температура від -40 до 75 ° C, модель із захисним покриттям |
|
|
|
