Майбутні промислові
мережі.pdf
|
EN50155
сумісні індустріальні Ethernet комутатори, M12 серія
|
Серія TN-5510A |
| EN 50155
сумісні, 8 + 2G портові керовані Ethernet комутатори |
 |
EN 50155
сумісні, 8 + 2G портові керовані Ethernet комутатори |
 |
|
 |

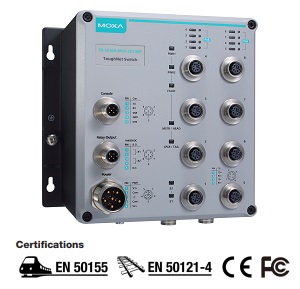

MOXA ToughNet TN-5510A - керований M12 Ethernet комутатор, який розроблений для індустріального застосування - на залізницях, транспорті і т.п. MOXA TN-5510A має міцний IP54 металевий корпус, який призначений для протистояння попаданню пилу і вологи і має M12 роз'єми, щоб гарантувати надійність з'єднання, все це дозволяє запобігти збоям, які могли бути викликані навколишнім середовищем, як наприклад, вібрацією або тряскою в транспортних додатках. Комутатор розроблений так, щоб він міг бути встановлений безпосередньо в транспортному засобі і не потребує додаткового захисту, навіть при вкрай важких зовнішніх умовах.
|
MOXA TN-5510A Ethernet
комутатори мають 8 Fast Ethernet M12 портів і 2 Gigabit Ethernet порти на нижньому боці корпусу з функцією релейного перемикання (TN-5510A-2GTXBP). MOXA TN-5510A мають розширений температурний діапазон від -40° до 75°C. Серія MOXA TN-5510 сумісна зі стандартами EN50155 - температура, захист від перешкод і вібрації, резервуване живлення - це економічно ефективний засіб для побудови надійних індустріальних мереж.
Моделі MOXA TN-5510A підтримують широкий діапазон вхідної напруги від 24 до 110 VDC, що дозволяє використовувати одну й ту ж модель для різних типів додатків. Крім того, ізольовані, резервовані джерела живлення дозволяють підвищити надійність комунікаційних рішень.
|
|
Детальніше (зовнішній вигляд, розміри) >>>
| Особливості |
| ° |
IPv6 Ready лого |
| ° |
Основне EN50155-сумісне рішення Gigabit Ethernet комутатора для залізничних застосувань |
| ° |
Підтримка DHCP Option 82 для призначення IP адреси з різними політиками |
| ° |
Підтримка індустріальних Ethernet протоколів Modbus / TCP і
EtherNet/IP* |
| ° |
Підтримка Турбо кільця, Турбо ланцюга і RSTP / STP (IEEE802.1w / D) і MSTP для мережевого резервування |
| ° |
Підтримка IGMP Snooping і GMRP для фільтрації мультикастового трафіку |
| ° |
Підтримка
EtherNet/IP and Modbus/TCP industrial Ethernet
протоколів |
| ° |
Підтримка Port-based VLAN, IEEE 802.1Q VLAN і GVRP для спрощення планування мережі |
| ° |
Підтримка
QoS (IEEE 802.1p/1Q
і TOS / DiffServ) |
| ° |
Підтримка 802.3ad, LACP для оптимізації використання смуги пропускання |
| ° |
Підтримка SNMPv3, IEEE 802.1x, HTTPS і SSH для забезпечення мережевої безпеки |
| ° |
Підтримка SNMP V1 / V2C / V3 для різних рівнів безпечного управління |
| ° |
Підтримка RMON для ефективного мережевого управління |
| ° |
Широкосмугове управління смугою пропускання для запобігання від непередбачуваного стану пристроїв |
| ° |
Блокування портів - дозволяє використовувати порти тільки з авторизованих MAC адрес |
| ° |
"Дзеркальні" порти для зручності налагодження |
| ° |
Автоматичні попередження про аварійні ситуації по email і на релейних виходах |
| ° |
Гаряче відновлення |
| ° |
LLDP
для автоматичного виявлення топології мережі для програмного забезпечення управління |
| ° |
Конфігурація з використанням Web browser, Telnet / Serial консолі, і
Windows utility |
| ° |
DIN-Rail
або панельна установка |
| ° |
Підтримка MXview - індустріальної мережевої системи управління. |
|
|
|
Специфікації |
|
|
| ¤Технології |
| Стандарти |
IEEE
802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X)
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3x для контролю потоку,
IEEE 802.1D-2004 для Spanning Tree протоколу,
IEEE 802.1W для Rapid STP,
IEEE 802.1s* for Multiple Spanning Tree Protocol
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для аутентифікації
IEEE 802.3ad для Port Trunk з LACP |
| Протоколи |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, SNMP Inform, LLDP, IEEE 1588 PTP v2, IPv6, NTP Server/Client, EtherNet/IP, Modbus/TCP |
| MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Контроль
потоку |
IEEE802.3x, back pressure
flow control |
| ¤
Комутатор |
| Пріоритетних
черг |
4 |
| IGMP
груп |
256 |
| Макс. VLAN |
64 |
| VLAN
номери (VID) |
від
1 до 4094 |
| ¤
Інтерфейси |
| M12 Fast Ethernet порты |
На
передній панелі, 10/100BaseT(X) auto negotiation speed, F/H duplex mode
і auto MDI/MDI-X |
| Gigabit Ethernet |
Знизу, M12 з'єднувачі, 10/100/1000BaseT(X) auto negotiation speed, F/H duplex mode, auto MDI / MDI-X з функцією релейного перемикання |
| Індикатори |
10/100M (fast Ethernet port), 10/100/1000M (Gigabit Ethernet
port) |
| Контакти
аварії |
2
релейних виходи в одному M12 5-контактному роз'ємі з максимальним навантаженням
1A @ 30 VDC |
| Системні
індикатори |
PWR1, PWR2,
FAULT, MSTR/HEAD, CPLR/TAIL |
| Консольний порт |
M12 5-контактний роз'єм |
| ¤
Механічні |
| Корпус |
Металевий, IP54
(опціонально захисні ковпачки на невикористовувані роз'єми) |
| Розміри |
185 x 180.9 x 76.0 мм |
| Вага |
1711 г |
| Установка |
Панельна, DIN-Rail (опціональний
кіт DK-DC50131) |
| ¤
Навколишнє середовище |
| Робоча температура |
від
-40 до 75°C |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без
конденсату) |
| ¤
Живлення |
| Вхідна
напруга |
• MV: 24/36/48/72/96/110 VDC (від 16.8 до 137.5 VDC) |
| Споживання (по вхідній напрузі) |
24-110 VDC, 0.5A max |
| Захист
від струму |
Так |
| Підключення |
M23 A-coding, 5-pin male
з'єднувач |
| Захист
від неправильної полярності |
Так |
| ¤
Сертифікати |
| EMI |
CISPR 22, FCC Part 15B Class A |
| EMC |
EN 55032/35 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Safety |
EN 62368-1 |
| Shock |
IEC 60068-2-27, IEC 61373,
EN 50155 |
| Freefall |
IEC 60068-2-31 |
| Vibration |
IEC 60068-2-64, IEC 61373, EN
50155 |
| Залізничний
транспорт |
При панельному
монтажі: EN 50155, EN 50121-4, EN 50121-3-2,
EN 45545-2 |
|
|
|
Інформація для
замовлення |
|
|
| TN-5510A-2GTX-WV-T |
Керований Ethernet комутатор з 8 10/100BaseT(X) портами і 2 10/100/1000BaseT(X) портами з M12 з`єднувачами, подвійне резервоване живлення (від 24 до 110 VDC), робоча температура від
-40 до +75°C |
| TN-5510A-2GTX-WV-CT-T |
Керований Ethernet комутатор з 8 10/100BaseT(X) портами і 2 10/100/1000BaseT(X) портами з M12 з`єднувачами, подвійне резервоване живлення (від 24 до 110 VDC), робоча температура від
-40 до +75°C, захисне покриття |
| TN-5510A-2GTXBP-WV-T |
Керований Ethernet комутатор з 8 10/100BaseT(X) портами і 2 10/100/1000BaseT(X) портами з M12 з`єднувачами,
2 Gigabit порти підтримують функцію релейного перемикання, подвійне резервоване живлення (від 24 до 110 VDC), робоча температура від
-40 до +75°C |
| TN-5510A-2GTXBP-WV-CT-T |
Керований Ethernet комутатор з 8 10/100BaseT(X) портами і 2 10/100/1000BaseT(X) портами з M12 з`єднувачами,
2 Gigabit порти підтримують функцію релейного перемикання, подвійне резервоване живлення (від 24 до 110 VDC), робоча температура від
-40 до +75°C, захисне покриття |
| TN-5510A-2GLSX-ODC-WV-T |
Керований Ethernet
комутатор з 8 10/100BaseT(X) портами і 2 10/100/1000BaseT(X)
портами з M12 з`єднувачами, порти
10/100/1000BaseT(X) 10Q-ODC оптоволоконний
роз'єм, подвійне резервоване живлення (від 24 до 110 VDC), робоча температура від
-40 до +75°C |
| TN-5510A-2GLSX-ODC-WV-CT-T |
Керований Ethernet
комутатор з 8 10/100BaseT(X) портами і 2 10/100/1000BaseT(X)
портами з M12 з`єднувачами, порти
10/100/1000BaseT(X) 10Q-ODC оптоволоконний
роз'єм, подвійне резервоване живлення (від 24 до 110 VDC), робоча температура від
-40 до +75°C, захисне покриття |
|
|
|
