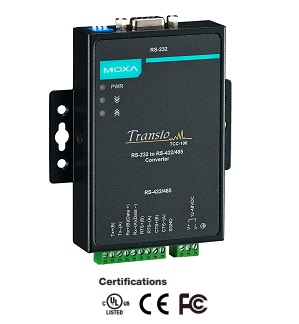

  TCC-100/100I
  Індустріальний конвертер RS-232 в RS-422/485 з оптичною ізоляцією

Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Відправити запит

 Конвертор RS-232 в RS-422/485 с оптической изоляцией

   Численні пристрої, що використовуються сьогодні в промисловому середовищі, все ще розроблені для використання з RS-232 інтерфейсом. Проте, RS-232 інтерфейс обмежує відстань між пристроєм і комп'ютером 15 метрами Для того, щоб подолати ці обмеження, часто застосовуються конвертери RS-232 в RS-422/485, що дозволяє підключати пристрої з RS-232 інтерфейсом до промислових RS- 422 або RS-485 мереж і збільшує робочу відстань до 1.2 км.
   MOXA TCC-100/100I - RS-232 в RS-422/485 конвертер, розроблений для споживачів, яким необхідний промисловий інтерфейс, який розширює відстань передачі, властиву RS-232. Даний конвертер має індустріальний корпус з DIN-rail напрямними, зовнішній блок живлення і оптичну ізоляцію, що робить MOXA TCC-100/100I незамінними для використання в критичних промислових середовищах. Просто використовуйте цей конвертер і Ваші пристрої з RS-232 інтерфейсом зможуть бути застосовані в промислових RS-422/485 мережах, без будь-яких апаратних чи програмних змін.

   Автовизначення швидкості передачі
  MOXA TCC-100/100I використовують апаратний метод визначення швидкості передачі. Якщо відбудеться зміна в швидкості передачі від пристроїв з RS-232 інтерфейсом, перетворення в RS-422/485 здійсниться без проблем.

  RTS/CTS RS-422 Handshaking Signal
  MOXA TCC-100/100I підтримує RS-422 handshaking signal. RTS і CTS сигнали сприяють зниженню ймовірності помилок при передачі даних для RS-422 інтерфейсу.

Детальніше (зовнішній вигляд, розміри та роз'єми) >>>

 Особливості
Конвертер RS-232 в RS-422 з підтримкою RTS/CTS
Конвертер RS-232 в 2/4-дротовий RS-485
Isolation Protection, 2 KV (TCC-100I) для RS-422/485 сигналів і живлення
Настінне і DIN-Rail кріплення
Вбудовуваний термінальний блок для RS - 422/485
Світлодіодна індикація PWR, Tx і Rx
Розширений Surge protection (16 KV ESD)
Робоча температура від -20°C до 60°C і моделі з розширеним температурним діапазоном -40°C до 85°C

 Специфікації
Інтерфейс
Сигнали RS-232
З'єднувач: Female DB9
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
Сигнали RS-422/485
З'єднувач: термінальний блок
RS-422:
TxD+, TxD-, RxD+, RxD-, GND
RS-485-4др: TxD+, TxD-, RxD+, RxD-, GND
RS-485-2др: Signals: Data+, Data-, GND
RS-422, 4/2 дротовий RS-485  - вибирається DIP перемикачами
Швидкість
від 50 bps до 921.6 Kbps
Surge Protection
15 KV ESD RMS для всіх сигналів
Isolation
2 KV (TCC-100I), живлення і сигнали
Фізичні, живлення і навколишнє середовище
Робоча температура
TCC-100/100I: від -20 до 60°C
TCC-100-T/100I-T: від -40 до 85°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -20 до 85°C
Розміри
67 x 100 x 22 mm
Вага
148 гр
Живлення
12-48 VDC, термінальний блок
Захист від неправильної полярності
Так
Споживання
TCC-100:  300 mA при 12V (max.)
TCC-100I: 400 mA при 12V (max.)
Захист від струму
да, 1.1 А
Сертифікати
Safety
EN 60950-1, IEC 60950-1
EMC
EN 55032/35
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Environmental Testing IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3
Vibration IEC 60068-2-6
 Інформація для замовлення
TCC-100
Індустріальний конвертер RS-232 в RS-422/485. Робоча температура від -20 до 60°C
TCC-100I
Індустріальний конвертер RS-232 в RS-422/485 з Optical Isolation. Робоча температура від -20 до 60°C
TCC-100-T
Індустріальний конвертер RS-232 в RS-422/485. Робоча температура від -40 до 85°C
TCC-100I-T
Індустріальний конвертер RS-232 в RS-422/485 з Optical Isolation. Робоча температура від -40 до 85°C
