Індустріальні Firewall/VPN маршрутизатори безпеки
Серія

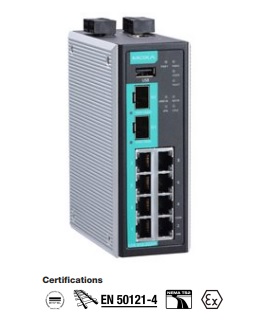

EDR-810 |
Індустріальний 8+2G Gigabit Firewall/VPNl/NAT маршрутизатор/комутатор
безпеки |
|
Firewall/VPN/NAT маршрутизатор/комутатор
безпеки |
|
|
|
Серія MOXA EDR-810 - мультипортовий маршрутизатор з підтримкою Firewall / NAT / VPN функцій, а також комутатор 2 рівня. Подібні пристрої призначені для застосування в додатках забезпечення безпеки складних дистанційних систем управління і моніторингу мереж і критично важливих індустріальних засобів, таких як системи перекачування і очищення води, системи управління в нафтовій і газовій промисловості, а також PLC / SCADA системи автоматизації на підприємствах.
MOXA EDR-810 включає в себе наступні функції забезпечення безпеки:
• Firewall / NAT: Firewall політики забезпечують управління мережевим трафіком між різними зонами довіри, а Network Address Translation (NAT) захист внутрішньої локальної мережі від несанкціонованої активності з зовнішньої сторони.
|
• VPN: Virtual Private Networking (VPN) призначений для надання користувачам захищених тунелів зв'язку при доступі до приватної мережі з Інтернету. Використання режиму IPSec (IP Security) сервер або клієнт для шифрування і аутентифікації всіх IP-пакетів на мережевому рівні забезпечує конфіденційність і аутентифікацію відправників.
MOXA EDR-810 підтримують функцію "WAN Routing Quick Setting" для швидкої установки WAN і LAN портів з підтримкою функції маршрутизації. Крім того, MOXA EDR-810 підтримує "Quick Automation Profile", який надає інженерам простий спосіб налаштування брандмауера для роботи з основними протоколами автоматизації, включаючи Ethernet / IP, Modbus TCP, EtherCAT, FOUNDATION Fieldbus і PROFINET. Користувачі зможуть просто створювати безпечні Ethernet мережі, використовуючи зручний веб-інтерфейс, в той час як EDR-810 забезпечить перевірку Modbus TCP пакетів. Є модель з розширеним температурним діапазоном, яка надійно працює від
-40 до 75 °C.
Детальніше (зовнішній вигляд, розміри) >>>
|
Особливості |
|
|
|
|
- 8+2G SFP "Все-в-одному" - Firewall / NAT / VPN / маршрутизатор / комутатор
- Глибока перевірка Modbus TCP пакетів при firewall фільтрації
- Гнучка конфігурація численних WAN і LAN портів
- Firewall з функцією Quick Automation Profile для Fieldbus протоколів
- Network address translation (N-в-1, 1-в-1 і переадресація портів)
- 20 VPN з'єднань для безпечного управління (VPN модель)
- Модель з розширеним температурним діапазоном, яка надійно працює
від -40 до 75°C.
- NERC CIP сумісність
|
| |
|
|
|
|
Специфікації |
|
Технологія |
Стандарт |
IEEE 802.1Q for VLAN Tagging
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
Static Port Trunk
IEEE 802.3u for 100BaseT(X)
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX |
Протоколи |
SNMP v1/v2c/v3, DHCP server/client, TFTP, NTP server/client, HTTP, HTTPS, Telnet, SSH, GVRP, IPSec, L2TP, IGMP v1/v2/v3*, QoS/CoS/ToS*, Radius*, TACACS+*, LACP**, GMRP**, 802.1X**, RSTP/STP**, Turbo
Ring** |
Маршрутизація |
Статична,
RIP V1/V2, Multicast routing, DVMRP**, PIM-DM**, VRRP |
Резервування |
STP/RSTP, Turbo Ring |
Контроль
потоку |
IEEE 802.3x flow control, back pressure flow control |
Інтерфейси |
RJ45
порт |
10/100BaseT(X)
автовизначення швидкості |
Оптичний порт |
1000BaseSFP
порт |
Індикатори |
STATE, PWR1, PWR2, FAULT, 10/100/1000M |
Контакти
аварії |
Один релейний вихід з мах навантаженням
1A @ 24 VDC |
Цифрові
входи |
два входи із загальною землею, але розв'язані електрично
"1": відповідає рівню від +13 до + 30V
"0": від -30 до + 3V,
максимальний вхідний струм: 8 mA
|
Функції
безпеки |
Firewall |
•
Stateful inspection
• Фільтрація: IP і MAC адрес, портів,
протоколів |
Протоколи, що перевіряються |
Modbus TCP |
Quick
Automation Profile (профайли для
автоматичної установки) |
EtherCAT, EtherNet/IP, FOUNDATION Fieldbus, LonWorks, Modbus/TCP, PROFINET, IEC 60870-104, DNP, FTP, SSH, Telnet, HTTP, IPSec, L2TP, PPTP, RADIUS |
NAT |
(N-в-1,
1-в-1 і переадресація портів) |
VPN |
IPSec, L2TP, PPTP
(VPN модель) |
Шифрування |
DES, 3DES, AES
(VPN модель) |
Аутентифікація |
Pre-shared key (PSK), X.509v3
сетрифікат, MD5, SHA |
IPsec
VPN |
Аутентифікація |
Серія EDR-810-VPN-2GSFP: MD5 і
SHA (SHA-256), RSA (розмір ключа: 1024-біт, 2048-біт),
сертифікат X.509 v3 |
Одночасні тунелі VPN |
Серія EDR-810-VPN-2GSFP: макс.
10 IPsec VPN-тунелів |
Шифрування |
Серія EDR-810-VPN-2GSFP: DES,
3DES, AES-128, AES-192, AES-256 |
Протоколи |
Серія EDR-810-VPN-2GSFP: IPsec,
L2TP (сервер), PPTP (клієнт) |
Пропускна здатність |
Серія EDR-810-VPN-2GSFP: макс.
17 Мбіт/с (Умови: AES-256, SHA-256) |
Open
VPN |
Аутентифікація |
EDR-810-VPN-2GSFP Series: User
password by MD5 and SHA1F |
Одночасні тунелі VPN |
Серія EDR-810-VPN-2GSFP:
Клієнтський режим: макс. 2 зовнішніх сервера
Режим сервера: макс. 5 зовнішніх клієнтів |
Шифрування |
EDR-810-VPN-2GSFP Series:
AES-128/192/256 CBC, Blowfish CBC, DES CBC, DESEDE3 CBC |
Протоколи |
Серія EDR-810-VPN-2GSFP:
OpenVPN (клієнт і сервер), UDP і TCP
Тунельний режим (маршрутизація) і режим TAP (міст) |
Пропускна здатність |
Серія EDR-810-VPN-2GSFP: макс. 5
Мбіт/с |
Живлення |
Вхідна
напруга |
12/24/48
VDC, дубльований вхід |
Вхідний
струм |
0.37 A @ 24 V |
Підключення |
Термінальний
блок |
Захист
від струму |
Так |
Захист
від неправильної полярності |
Так |
Механічні |
Корпус |
металевий корпус |
Розміри |
53.6 x 135 x 105
мм |
Вага |
830
г |
Установка |
DIN-Rail,
настінне кріплення (опціонально) |
Навколишнє
середовище |
Робоча
температура |
від
-10 до 60°C стандартні моделі,
від
-40 до 75°C моделі з розширеним температурним діапазоном (з індексом "T") |
Температура
зберігання |
від
-40 до 85°C |
Відносна
вологість |
від
5 до 95% (без
конденсату) |
Сертифікати |
Safety |
UL 508
(pending) |
EMС |
EN 55032/24 |
EMI |
CISPR 32, FCC Part 15B Class A |
EMS |
EC 61000-4-2 ESD: Contact: 6
kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
Rail Traffic |
EN 50121-4 |
Shock |
IEC 60068-2-27 |
Freefall |
IEC 60068-2-32 |
Vibration |
IEC 60068-2-6 |
|
Інформація
для замовлення |
|
|
|
Звичайне температурне виконання |
EDR-810-2GSFP |
8+2G SFP
індустріальний мультипортовий маршрутизатор безпеки Firewall/NAT, робоча температура від
-10 до 60°C |
EDR-810-VPN-2GSFP |
8+2G SFP
індустріальний мультипортовий
маршрутизатор безпеки Firewall/NAT/VPN, робоча температура від
-10 до 60°C |
Розширене температурне виконання |
EDR-810-2GSFP-T |
8+2G SFP
індустріальний мультипортовий маршрутизатор безпеки Firewall/NAT, робоча температура від
-40 до 75°C |
EDR-810-VPN-2GSFP-T |
8+2G SFP
індустріальний мультипортовий
маршрутизатор безпеки Firewall/NAT/VPN, робоча температура від
-40 до 75°C |
Додатково: |
Кріплення: |
WK-51-01 |
Комплект для настінного монтажу
з 2 пластинами (51,6 x 67 x 2 мм) і 6 гвинтами |
RK-4U |
19-дюймовий комплект для монтажу
в стійку |
Gigabit Ethernet
модулі, SFP-1G |
Моделі з робочою
температурою від 0 до 60°C |
SFP-1GSXLC |
Компактний трансивер
(SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура
від 0 до 60°C |
SFP-1GLSXLC |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура
від 0 до 60°C |
SFP-1G40BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1GLXLC |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура
від 0 до 60°C |
SFP-1GLHLC |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура
від 0 до 60°C |
SFP-1GLHXLC |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура
від 0 до 60°C |
SPF-1GZXLC |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура
від 0 до 60°C |
SPF-1GEZXLC |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 110 km, робоча температура
від 0 до 60°C |
SFP-1GEZXLC-120 |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 120 km, робоча температура
від 0 до 60°C |
SFP-1G10ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
SFP-1G10BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1G20ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
SFP-1G20BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1G40ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
Моделі
з робочою температурою від -40 до 85°C |
SFP-1GSXLC-T |
Компактний трансивер (
SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура
від -40 до 85°C |
SFP-1GLSXLC-T |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура
від -40 до 85°C |
SFP-1GLXLC-T |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура
від -40 до 85°C |
SFP-1GLHLC-T |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура
від -40 до 85°C |
SFP-1GLHXLC-T |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура
від -40 до 85°C |
SPF-1GZXLC-T |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура
від -40 до 85°C |
SFP-1G10ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G10BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
SFP-1G20ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G20BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
SFP-1G40ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G40BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
Fast Ethernet
модулі,
SFP-1FE |
SFP-1FEMLC-T |
Компактний трансивер (SFP) з 100Base multi-mode, LC з'єднувач, 4 km,
робоча температура від -40
до 85°C |
SFP-1FESLC-T |
Компактний трансивер
(SFP) з 100Base single-mode, LC з'єднувач, 40
km, робоча температура від
-40
до 85°C |
SFP-1FELLC-T |
Компактний трансивер
(SFP) з 100Base single-mode, LC з'єднувач, 80
km, робоча температура від
-40
до 85°C |
|
|
|
|
|
