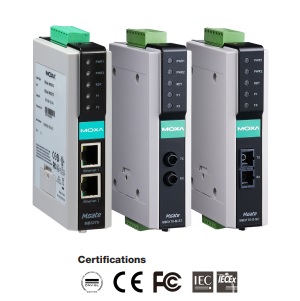

MGate
MB3170 / MGate MB3270
1-,
2- портові Serial в Ethernet Modbus шлюзи з розширеними функціями
Специфікація |
Інформація для замовлення
|
Документація та завантаження англійською мовою
| Відправити запит
|
1-.
2- портові Serial в Ethernet Modbus шлюзи з розширеними функціями |
|
|
|
MOXA MB3170, MB3270 - одно і двопортові Modbus шлюзи з розширеними функціями, які конвертують Modbus TCP і Modbus RTU/ASCII протоколи.
Ці шлюзи розроблені для інтеграції Modbus TCP, ASCII і RTU пристроїв в будь-яку комбінацію, включаючи serial master в serial slave або одночасно serial і Ethernet майстри.
Шлюзи серії MOXA MGate MB3170 і MB3270 можуть підтримувати до 16 TCP майстер / клієнтів або до 32 TCP слейв / серверів. Маршрутизація через послідовні порти може управляти IP-адресами, номерами TCP портів або ID.
Спеціальна функція управління пріоритетами дозволяє отримувати негайні відповіді на запити. Всі моделі мають міцний індустріальний корпус, DIN-rail кріплення і, як опцію, вбудовану оптичну ізоляцію для послідовних портів. |
Інтеграція TCP майстрів без зміни в мережах Modbus RTU/ASCII
або програмному забезпеченні
MOXA MB
3270 може інтегрувати Modbus TCP з Modbus RTU/ASCII, не модифікуючи існуючу архітектуру Modbus RTU/ASCII або програмне забезпечення. Підтримка спеціальної функції "redirector" забезпечує послідовним майстрам підтримку прямого доступу до послідовних ведених (slave) пристроїв через спеціально відображений послідовний порт. Це дозволяє послідовним і TCP майстрам (masters) мати одночасний доступ до послідовних ведених (slave) пристроїв.

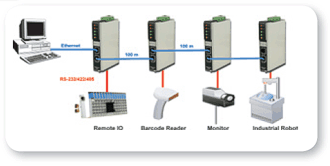

Каскадування Ethernet портів для спрощення мережевих зв'язків
Нові моделі серії MGate MB3000 мають два Ethernet порти для спрощення мережевих зв'язків. Два Ethernet порти дозволяють підключити численні Modbus шлюзи для спільного використання за допомогою стандартного кабелю RJ45 Ethernet, усуваючи необхідність в додаткових Ethernet комутаторах.
Дубльоване вхідне живлення
MOXA
MB3170, MB3270 для більшої надійності мають дубльовані входи по живленню, що забезпечує автоматичний перехід на друге джерело живлення при виході з ладу першого. Більш високий рівень надійності забезпечує цим Modbus шлюзам задоволення вимог для численних промислових додатків.
Релейні попередження
Релейний вихід попередження про аварії живлення або Ethernet зв'язку забезпечує експлуатаційних інженерів додатковим засобом для кращої діагностики та експлуатації.
Детальніше >>>
|
|
|
Особливості |
|
|
|
|
Конвертування між Modbus TCP і
Modbus RTU/ASCII | |
|
2 Ethernet порти для каскадування |
|
Підтримка
до 16 одночасних TCP майстрів / клієнтів або до 32 serial slaves / server пристроїв |
|
Master mode
підтримує 32 або 64 одночасних TCP slaves пристроїв |
|
Маршрутизація serial портів по IP-адресами, номерами TCP портів або ID |
|
Підтримка
функції serial redirector |
|
Підтримка аналізу розширеного Modbus протоколу |
|
Дубльований вхід по живленню |
|
10/100BaseTX (RJ45)
або 100BaseFX (single mode або multi-mode з SC/ST з`єднувачами) |
|
|
|
|
Специфікації |
|
|
|
Ethernet
інтерфейс |
|
|
10/100 Mbps, RJ45, Auto
MDI/MDIX |
|
|
|
Вбудований 1.5 KV magnetic isolation |
|
|
|
|
|
|
|
|
|

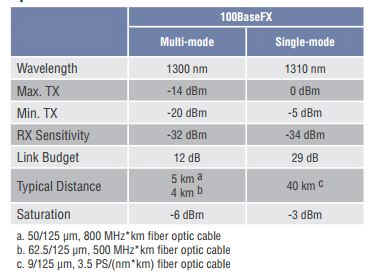

Оптичний
інтерфейс |
|
|
|
Послідовний інтерфейс |
|
|
Modbus
RTU/ASCII Slave/Master |
|
|
|
RS-232/422/485
програмно обираний |
|
|
|
MB3170, MB3170I: 1
MB3270, MB3270I: 2 |
|
|
|
MB3170/MB3170I - Male DB9
для RS-232, terminal block для RS-422/485
MB3270/MB3270I - Male DB9 |
|
|
|
RS-232:
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-дротовий): Data+, Data-,
GND
RS-485 (4-дротовий): Rx+, Tx-,
Rx+, GND |
|
|
|
MB3170/3170I: DB9 male
для RS-232, термінальний
блок для RS-422/485
MB3270/3270I: DB9 male x 2 |
|
|
RS-485 Data Direction Control |
|
ADDC® (automatic data direction control) |
|
|
Magnetic Isolation Protection |
|
|
Захист
послідовних портів |
|
15 KV ESD для
всіх сигналів |
|
|
Pull High/Low
резистори для RS-485 |
|
|
|
|
|
|
|
Конфігураційні |
|
|
None, Even, Odd, Space, Mark |
|
|
|
|
|
|
|
RTS/CTS, DTR/DSR, RTS Toggle (RS-232
тільки) |
|
|
|
|
|
|
|
Програмне забезпечення |
|
|
Web Console, Serial Console, Telnet Console, Windows Utility |
|
|
|
Smart Routing, Serial Redirection, ProCOM, Priority Control, MXview, SNMP v1
(тільки читання) |
|
|
|
MGate Manager for Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
|
|
Multi-master і multi-drop |
|
Master mode: 32 TCP slaves.
Slave mode: 16 TCP masters, 32 запити для кожного "майстра" |
|
|
|
|
|
Живлення
і навколишнє середовище |
|
|
від
0 до 60 °C
від -40 до 75 °C
-T модель |
|
|
|
|
|
|
|
|
|
|
|
MB3170: 435 mA @ 12 V, 218 mA @ 24 V, 109 mA @ 48 V
MB3170I: 555 mA @ 12 V, 278 mA @ 24 V, 138 mA @ 48 V
MB3270: 435 mA @ 12 V, 218 mA @ 24 V, 109 mA @ 48 V
MB3270I: 510 mA @ 12 V, 255 mA @ 24 V, 128 mA @ 48 V |
|
|
|
1
реле для повідомлення про аварію (нормально замкнуте):
Навантажувальний струм
1 A @ 30 VDC |
|
|
Сертифікати |
|
|
|
|
|
UL/cUL Class 1 Division 2 Groups A/B/C/D,
ATEX Zone 2 Ex nA IIC T3 Gc, IECEx* |
|
|
|
|
|
EN 55022 Class A, FCC Part 15 Subpart B Class A |
|
|
|
EN 55024
EN 61000-4-2 (ESD) Level 3
EN 61000-4-3 (RS) Level 3
EN 61000-4-4 (EFT) Level 4
EN 61000-4-5 (Surge) Level 3
EN 61000-4-6 (CS) Level 3
EN 61000-4-8 (PFMF) Level 1
EN 61000-4-11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Інформація для замовлення |
|
|
|
|
|
однопортовий Modbus шлюз з розширеними функціями,
робоча температура від 0 до
60°C
|
|
|
однопортовий Modbus шлюз з розширеними функціями
і 2 KV ізоляцією, робоча температура від 0 до 60°C
|
|
|
двопортовий Modbus шлюз з розширеними функціями,
робоча температура від 0 до
60°C
|
|
|
двопортовий Modbus шлюз з розширеними функціями
і 2 KV ізоляцією, робоча температура від 0 до
60°C
|
|
|
однопортовий Modbus шлюз з розширеними функціями,
робоча температура
від -40 до 75 °C
|
|
|
однопортовий Modbus шлюз з розширеними функціями
і 2 KV ізоляцією, робоча температура
від -40 до 75 °C
|
|
|
двопортовий Modbus шлюз з розширеними функціями,
робоча температура
від -40 до 75 °C
|
|
|
двопортовий Modbus шлюз з розширеними функціями
і 2 KV ізоляцією, робоча температура
від -40 до 75 °C
|
|
|
однопортовий Modbus шлюз з розширеними функціями
з 1 100BaseF(X) multi-mode
портом (SC з'єднувач), робоча температура від 0 до
60°C
|
|
|
однопортовий Modbus шлюз з розширеними функціями
з 1 100BaseF(X) multi-mode
портом (SC з'єднувач), робоча температура
від -40 до 75 °C
|
|
|
однопортовий Modbus шлюз з розширеними функціями
з 1 100BaseF(X) multi-mode
портом (ST з'єднувач), робоча температура від 0 до
60°C
|
|
|
однопортовий Modbus шлюз з розширеними функціями
з 1 100BaseF(X) multi-mode
портом (ST з'єднувач), робоча температура
від -40 до 75 °C
|
|
|
однопортовий Modbus шлюз з розширеними функціями
з 1 100BaseF(X)
single-mode портом (SC з'єднувач), робоча
температура від 0 до
60°C
|
|
|
однопортовий Modbus шлюз з розширеними функціями з
1 100BaseF(X)
single-mode портом (SC з'єднувач), робоча
температура
від -40 до 75 °C
|
|
|
однопортовий Modbus шлюз з розширеними функціями з
1 100BaseF(X) multi-mode
портом (SC з'єднувач)
и
2 KV ізоляцією,
робоча температура від 0 до
60°C
|
|
|
однопортовий Modbus шлюз з розширеними функціями з
1 100BaseF(X) multi-mode
портом (SC з'єднувач) и
2 KV ізоляцією,
робоча температура
від -40 до 75 °C
|
|
|
однопортовий Modbus шлюз з розширеними функціями з
1 100BaseF(X) single-mode портом
(SC з'єднувач) и 2 KV ізоляцією,
робоча температура
від 0 до 60°C |
| |
однопортовий Modbus шлюз з розширеними функціями з
1 100BaseF(X) single-mode портом
(SC з'єднувач) и 2 KV ізоляцією,
робоча температура від -40 до 75 °C |
|
Додаткове приладдя |
|
45W/2A DIN-Rail 24 VDC
джерело живлення з універсальним
85 до 264 VAC входом |
| |
75W/3.2A DIN-Rail 24 VDC
джерело живлення з універсальним
85 до 264 VAC входом |
| |
120W/5A DIN-Rail 24 VDC
джерело живлення з універсальним
88 до 132 VAC або 176 до 264 VAC входом (вибирається перемикачем) |
| |
Перехідник Mini Female DB9 в
термінальний блок |
| |
Тріал версія індустріальної мережевої системи управління |
|
|
| |
|
