Відеосервер VPort-2140
Знятий з виробництва |
4-канальний відеосервер для віддаленого спостереження через TCP/IP мережі |
|
4-канальний відеосервер для віддаленого спостереження через TCP/IP мережі
|
|
|
|
|
Відеосервер МОХА VPort 2140 обладнаний 4-канальним відеовходом, 4-канальним відео виходом, цифровим перетворювачем зображення, забезпечує стиснення зображення з використанням MJPEG компресії і має вбудований вебсервер з 10/100Mbps Ethernet/Modem інтерфейсом. VPort 2140 перетворює аналогові сигнали з відеокамер в цифрову форму і забезпечує передачу цифрових зображень по комп'ютерних мережах, перетворюючи систему CCTV в «Video по IP» мережеву систему.
|
Доступ де завгодно і коли завгодно
Користувачі можуть отримати доступ до будь-якої відеокамери, підключеної до відеосервера VPort 2140 звідусіль і в будь-який час через Ethernet або Internet. Vport 2140 підтримує 10/100Mbps Ethernet і Modem dial-in мережевий інтерфейс для різних додатків.
Економія вартості і трудових ресурсів
Немає ніякої необхідності будувати коаксіальну кабельну мережу для передачі відеозображень. Просто використовуйте існуючу IP мережу і економте на трудовитратах і вартості установки системи і передачі відеозображень.
Інтегрована мережева структура
На противагу системам CCTV, системні інтегратори можуть використовувати відеосервер Vport 2140 в таких додатках, як: управління камерою, зберігання відеоінформації, запис і відтворення відео, VMD (відео виявлення руху), взаємодія з DI/DO пристроями і т.д. по IP мережі. Vport 2140 надає системним інтегратором і адміністраторам зручне і просте управління системою з можливістю її розширення.
Вбудований вебсервер для відеоконтролю і управління
MOXA Vport
2140 має вбудований вебсервер, що надає користувачам повне управління і контроль камер і відеозображень. У доповненні до розглянутим вище функцій, можна відзначити реалізовані в Vport 2140 розширені функції, такі як: VMD (відео виявлення руху), PTZ контроль камери і послідовний перегляд. Крім того, зображення, отримані з використанням VMD або переглянуті одне за одним можуть бути отримані по електронній пошті або ftp для повідомлення користувачам стану контрольованих подій.
Автоматична система відеоспостереження з використанням датчиків введення/виведення і тривоги
MOXA Vport 2140 обладнаний 4 цифровими входами і двома релейними виходами для з'єднання з датчиками тривоги. Використовуючи мережеве програмне забезпечення (таке як MOXA SoftDVR ™ Pro IP Surveillance Software) або програмування з використанням Script команд, користувач може будувати автоматичну систему відеоспостереження, встановивши взаємодію між камерами і DI/DO пристроями.

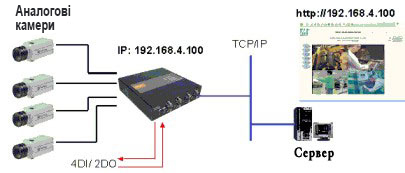

Діаграма застосування
Програмне забезпечення
MOXA SoftDVR™ Lite IP Surveillance
• Підтримка від 1 до 4 каналів в одному комп'ютері, максимально 4 камери
• До 32 користувачів на систему з привілеєм управління користувачами для
адміністратора
• Запис відеофайлів в AVI форматі з можливістю зберігання на локальному комп'ютері
• Можливість повторного використання місця на жорсткому диску в FIFO
• Підтримка функції відео виявлення руху для кожної камери
• Підтримка настановної картинки і PTZ контролю для кожної камери
• Перегляд і запис відповідно до графіку або за викликом для кожної камери
• Можливість отримання JPEG зображень для редагування, друку або збереження
• Динамічне регулювання швидкості по LAN/Internet для відповідності реальній швидкості
передачі, отримання відеозображень, синхронізованих з фактичним часом
• Перегляд звіту і реєстрації автоматично після перезавантаження системи
• Камери можуть легко управлятися за допомогою програмного забезпечення Вашої e-карти для
контролю і управління трафіком передачі
|
Особливості |
|
|
|
|
Компактний
розмір, 4-канальний MJPEG відеосервер
|
|
Чотири BNC відеовходи і 4 BNC відеовиходи (75 ohm навантаження може бути підключене перемикачем)
|
|
Настільний пристрій з вбудованим вебсервером для мережного управління
|
|
Індустріальна операційна система реального часу без вірусної загрози
|
|
Система реального часу з потужним цифровим обробником сигналів
|
|
Оптимальне рішення для забезпечення якості передачі і регулювання смуги пропускання
|
|
Відео виявлення руху з показом Pre/Event/Post (попереднє-нинішнє-подальше) зображень
|
|
Загальне введення/виведення для зовнішнього датчика та оповіщення про тривогу
|
|
Підтримка одного RS-232/485 порту для PTZ контролю камери або модемного dial-in з'єднання
|
|
Віддалений доступ до зображень через ftp або електронну пошту
|
|
Захист по паролю і привілей адміністратора
|
|
Налаштована домашня персональна сторінка
|
|
Віддалене оновлення програмного забезпечення
|
|
Прості у використанні і потужні утиліти для установки та обслуговування
|
|
Програмне забезпечення MOXA SoftDVR ™ IP Surveillance Software для перегляду і запису
|
|
|
|
|
|
|
Специфікації |
|
|
|
Система |
Процесор |
Trimedia
PNX1300 VLIW DSP |
RAM |
16
MB SDRAM |
ROM |
2
MB FLASH ROM |
Мережа |
Протоколи |
TCP/IP,
HTTP, SMTP, FTP, Telnet, NTP, DNS і DHCP |
Модем |
PPP
(Dial-up, пряме кабельне підключення) |
Ethernet |
10BaseT
Ethernet або 100BaseT Fast Ethernet auto
negotiation |
Відео |
Підтримувані
алгоритми |
MJPEG,
JPEG |
Відео |
4
BNC композитних відео входи
4
BNC відео виходи |
NTSC/PAL |
Автоматично або вручну |
Особливості |
Налаштування розміру і якості зображення
Управління чорно біле або кольорове
Чотири зображення на екрані
Відмітка часу |
Відео-
роздільна здатність
|
NTSC |
До
30 фреймів 176x120
До 30 фреймів 352X240
До 9 фреймів 704X480
До 9 фреймів показу 4 камер
на одному экрані (QUAD) |
PAL |
До
25 фреймів 176x144
До 25 фреймів 352X288
До 8 фреймів 704X576
До 8 фреймів показу 4 камер на одному екрані
(QUAD) |
Вимоги
|
Операційна
система |
Microsoft
Windows, Linux, Unix і Mac OS |
Браузер |
Internet
Explorer 4.x або старше,
Netscape Navigator 4.x або старше |
Введення-виведення |
4
оптоізольованих входи датчика (max. 12 VDC 50 mA)
2 релейних виходи (max. 24 VDC 1A, 125 VAC 0.5A) |
Оповіщення про тривогу |
Відеофіксація руху з можливістю процентної установки і чутливості
Щоденний графік вибору часу
3 кольорові зображення з камери для зберігання до/після зображень звіту про небезпеку. Автоматична відправка збережених зображень по email або на FTP |
COM
порти |
COM 1: RS-232 (9-pin
D-SUB) або RS-485 (термінальний
блок) максимум 115.2Kbps
COM 2: RS-232 (9-pin D-SUB) max.115.2K |
PAN/TILT/ZOOM |
PTZ
контроль камери через RS-232 або
RS-485 COM порт;
Підтримка протоколів і пристроїв:
Sony EVI-D30/31
Canon VC-C1,
VC-C3Dynacolor SmartDOME
Pelco D-protocol Dome
Liling
Ernitec
Клієнтські камери (з використанням простої програмованої платформи) |
Безпека |
Захист користувача по паролю |
Оновлення програмного
забезпечення |
Через Upgrade Wizard
або FTP |
Світлодіодні індикатори |
Network
ACTIVE індикатор для відображення мережевої активності
LINK індикатор для відображення стану 10/100 Mbps
FDX індикатор для відображення повного дуплексу
System
POWER живлення
CONNECT індикатор для відображення готовності системи
SERIAL індикатор для відображення стану послідовного порту
|
Живлення |
Вхідне:
12 VDC, 1.5 A
Споживання: біля 7.8 W |
Розміри
(Ш x Д x В) |
193.71
x 195 x 44.3 mm |
Вага |
890
г |
Навколишнє середовише |
Робоча
температура |
Від
0 до 65 |
Температура
зберігання |
Від
-40 до 70 |
Вологість |
Від
5% до 95% (без
конденсату) |
Кріплення |
Набір
для настінного кріплення |
Сертифікати |
CE,
FCC |
Вільно доступне
програмне забезпечення |
MOXA SoftDVR™
Lite:
від 1 до 4 каналів IP Surveillance Software для перегляду і запису на одному комп'ютері |
|
Інформація для замовлення |
|
|
|
|
|
4-канальний MJPEG
відеосервер з 100-240V блоком
живлення (12 VDC,
1.5 A)
|
|
В
комплекті поставляється:
|
|
|
VPort
2140 відеосервер
CD з інструкцією користувача англійською мовою (User's Manual)
Програмне забезпечення SoftDVR Lite IP Surveillance
Інструкція по установці англійською мовою (Quick Installation Guide)
Блок живлення
Null modem кабель
PTZ camera control кабель
Термінальний блок
|
|
|
|
|
|
