Технологія |
Стандарт |
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X), 100BaseFX |
Інтерфейс |
RJ-45
порт |
10/100BaseT(X) |
Оптичний порт |
100BaseFX (SC/ST/LC connectors) |
Індикатори |
PTC-101-HV series: PWR1, Fiber Link, 10/100M (TP port)
PTC-101-LV series: PWR1, PWR2, Fiber Link, 10/100M (TP port) |
Контакт
аварії |
Один релейний вихід з навантажувальною здатністю
1A @ 24 VDC |

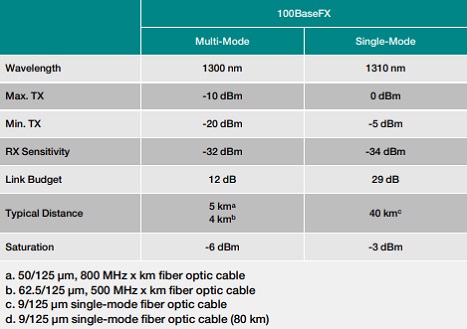

Оптика |
|
|
Живлення |
Захист
від струму |
1.6 A
(захист при закорочуванні двох сигналів) |
З'єднувач |
Знімний
термінальний блок |
Захист
від неправильної полярності |
Присутній |

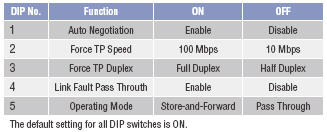

DIP
перемикачі |
|
|
Живлення |
|
|
Фізичні
характеристики |
Корпус |
Алюмінієвий, IP30 захист |
Вага |
690
g |
Розміри |
122.5 x 90 x 20 mm |
Навколишнє
середовище |
Робоча
температура |
від
-40°C до 85°C |
Температура
зберігання |
від
-40°C до 85°C |
Відносна
вологість |
від
5 до 95% RH |
Сертифікати |
EMC |
EN 55032/35 |
EMI |
CISPR 32, FCC Part 15B Class A |
EMS |
IEC 61000-4-2 ESD: Contact: 8 kV;
Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 |
Safety |
EN 62368-1, UL 62368-1, UL
60950-1 |
Environmental Testing |
IEC 60068-2-1
IEC 60068-2-14
IEC 60068-2-2
IEC 60068-2-3 |
Vibration |
IEC 60068-2-6 |
Power Automation |
IEC 61850-3 |
|
Інформація
для замовлення |
|
|
|
PTC-101-M-SC-LV |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, multi-mode порт з SC з'єднувачем, температурний діапазон від -40 до 85°C, здвоєне резервоване вхідне живлення
(20-70
VDC)
|
PTC-101-M-ST-LV |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, multi-mode порт
з ST з'єднувачем, температурний діапазон від
-40 до 85°C, здвоєне резервоване вхідне живлення
(20-70 VDC)
|
PTC-101-M-LC-LV |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, multi-mode порт
з LC з'єднувачем, температурний діапазон від
-40 до 85°C, здвоєне резервоване вхідне живлення
(20-70 VDC)
|
PTC-101-S-SC-LV |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, single -mode порт
з SC з'єднувачем, температурний діапазон від
-40 до 85°C, здвоєне резервоване вхідне живлення
(20-70 VDC)
|
PTC-101-S-LC-LV |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, single -mode порт
з LC з'єднувачем, температурний діапазон від
-40 до 85°C, здвоєне резервоване вхідне живлення
(20-70 VDC)
|
PTC-101-S-ST-LV |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, single -mode порт
з ST з'єднувачем, температурний діапазон від
-40 до 85°C, здвоєне резервоване вхідне живлення
(20-70 VDC)
|
PTC-101-M-SC-HV |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, multi-mode порт
з SC з'єднувачем, температурний діапазон від
-40 до 85°C, ізольоване вхідне живлення (88-300 VDC або
85-264 VAC)
|
PTC-101-M-ST-HV |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, multi-mode порт
з ST з'єднувачем, температурний діапазон від
-40 до 85°C, ізольоване вхідне живлення (88-300 VDC або
85-264 VAC)
|
PTC-101-M-LC-HV |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, multi-mode порт
з LC з'єднувачем, температурний діапазон від
-40 до 85°C, ізольоване вхідне живлення (88-300 VDC або
85-264 VAC)
|
PTC-101-S-SC-HV |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, single-mode порт
з SC з'єднувачем, температурний діапазон від
-40 до 85°C, ізольоване вхідне живлення (88-300 VDC або
85-264
VAC)
|
PTC-101-S-ST-HV |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, single-mode порт
з ST з'єднувачем, температурний діапазон від
-40 до 85°C, ізольоване вхідне живлення (88-300 VDC або
85-264 VAC)
|
PTC-101-S-LC-HV |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, single-mode порт
з LC з'єднувачем, температурний діапазон від
-40 до 85°C, ізольоване вхідне живлення (88-300 VDC або
85-264 VAC)
|
