 TCF-90


 Конвертор  RS-232 в оптику з живленням від Serial порту


Специфікація | Інформація для замовлення | PDF файл опису англійською мовою | Відправити запит

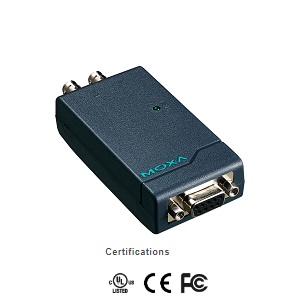

 Конвертор RS-232 в оптику з живленням від Serial порту
 MOXA TCF-90 Конвертор RS-232/422/485 в оптику с питанием от сериального порта



     Серія MOXA TCF-90 - конвертори RS-232 в оптику, використовуються для забезпечення більшої робочої відстані - з 15 м (RS-232) до 5 км (MOXA TCF-90-M, multi-mode) або 40 км (TCF-90 -S, single-mode) і забезпечення стійкості до EMI/RFI перешкод.
   Серія MOXA TCF-90 може мати живлення від послідовного (Serial) порту або зовнішнього джерела. Це відмінне рішення для додатків, коли канал передачі повинен бути захищений від електричних перешкод, викидів, блискавки або хімічної корозії. Оптичний канал забезпечує також більш високу безпеку передачі даних в порівнянні з дротовими і бездротовими, тому що практично не існує можливості перехоплення інформації, що передається по цих каналах.


Конвертор RS-232 в оптику з живленням від Serial порту
   З'єднання пристроїв RS-232 з MOXA TCF-90 дуже просте. Оптичний зв'язок розроблений для додатків, що потребують великих відстаней, наприклад, між сусідніми будівлями. TCF-90 може бути використаний для промислових додатків і додатків, які потребують безпечної передачі даних.



Патентована технологія індикації живлення порту
    Використання мультиметру для визначення здатності послідовного порту забезпечити достатню потужність для живлення пристроїв - не найкраще рішення. Вбудований "Покажчик живлення порту", розроблений для MOXA TCF-90 дозволяє при підключенні TCF-90 до цільового RS-232 порту протестувати достатність потужності сигналу для живлення пристрою (перемикач SW4 встановлюється в праву позицію). Якщо індикатор світиться - то TCF-90 отримує достатньо потужності, в іншому випадку - знадобиться підключити зовнішній блок живлення до MOXA TCF-90.

Додаткове живлення
  У більшості випадків для живлення пристрою досить живлення з Serial порту, але в деяких випадках можливе застосування живлення від USB порту або зовнішнього джерела.


Детальніше про MOXA TCF-90

 Особливості
Розширюють відстань передачі RS-232 сигналів до:
 >>
до 40 км - Single mode: TCF-90-S
 >> до 5 км -  Multi mode: TCF-90-M
Живлення від Serial порту
Компактний розмір
Знижують інтерференцію сигналів
Захищають від електричних і хімічних впливів середовища
Забезпечують швидкість передачі до 921.6 Kbps.
 Специфікації
Послідовний інтерфейс
Сигнали
TxD, RxD, GND
Роз'єм
DB9 female
Швидкість
від 50 до 921.6 Kbps
Захист
15 KV ESD і оптичний 2.5 KV RMS до 1 хвилини

Оптика
З'єднувач
ST
Відстань
TCF-90-S: Single mode до 40 km
TCF-90-M: Multi mode до 5 km
Тип кабелю
TCF-90-S: 8.3/125, 8.7/125, 9/125 або 10/125 μm
TCF-90-M: 50/125, 62.5/125, або 100/140 μm
Довжина хвилі
TCF-90-S: 1310 nm
TCF-90-M: 850 nm
TX вихід
Single-mode: > -5 dBm
Multi-mode: > -5 dBm
Чутливість
TCF-90-S: -24 dBm
TCF-90-M: -20 dBm

Живлення і навколишнє середовище
Робоча температура
від 0 до 60°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -20 до 75°C
Розміри
42 x 80 x 22 мм
Вага
50 ± 5 г
Матеріал корпусу
ABS + PC
Живлення
від 5 до 12 VDC і від порту RS-232 (TxD)
Споживання
20 mA @ 5 VDC
Сертифікати
CE Class B
FCC Class B
 Інформація для замовлення
TCF-90-M
Конвертор RS-232 в ST оптику Multi mode, 5 км,
живлення від серіального порту
TCF-90-S
Конвертор RS-232 в ST оптику Single-mode, 40 км,
живлення від серіального порту
Додаткові аксесуари
CBL-USBAP-50
USB кабель живлення (50 cm)
BL-F9M9-20
Male DB9 в female DB9 кабель для RS-232 (20 cm)
P/N: 1117000025500
Джерело живлення 230 VAC, 50 Hz Евро вилка
SC в SC оптичні кабелі
PA-MM(62.5)-2SC2SC-1M
1 м
PA-MM(62.5)-2SC2SC-3M
3 м
PA-MM(62.5)-2SC2SC-5M
5 м
PA-MM(62.5)-2SC2SC-10M
10 м
SC в ST оптичні кабелі
PA-MM(62.5)-2SC2ST-1M
1 м
PA-MM(62.5)-2SC2ST-3M
3 м
PA-MM(62.5)-2SC2ST-5M
5 м
PA-MM(62.5)-2SC2ST-10M
10 м
ST в ST оптичні кабелі
PA-MM(62.5)-2ST2ST-1M
1 м
PA-MM(62.5)-2ST2ST-3M
3 м
PA-MM(62.5)-2ST2ST-5M
5 м
PA-MM(62.5)-2ST2ST-10M
10 м
