Медіаконвертери МОХА: Ethernet в оптику

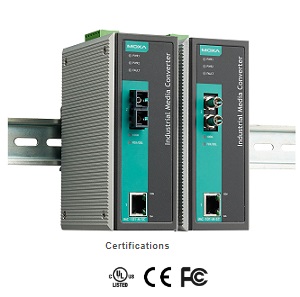

Серія MOXA IMC-101
|
Індустріальні
конвертери 10/100BaseT(X) в 100BaseFX |
|
Індустріальний
конвертер 10/100BaseT(X) в 100BaseFX
|
|
|
|
MOXA IMC-101 долає проблему, нерозв'язну при використанні традиційних конвертерів - коли з одного боку пристрій виходить з ладу, а пристрій з іншого боку продовжує передавати пакети і потім чекає відповіді, яка не може прийти з несправної сторони. MOXA IMC-101 в цьому випадку припиняє передачу і попереджує керуюче прикладне програмне забезпечення про необхідність вжити заходи (підтримка функції
Link Fault Pass-Through - LFP).
Мають дубльоване живлення, що дозволяє одночасно підключати два джерела живлення. Якщо одне з джерел живлення відмовляє, то автоматично живлення на пристрої надходить з резервного джерела (наприклад, акумулятора). |
Розроблені для служб автоматизації MOXA IMC-101 мають релейний вихід для попередження технічного персоналу в тих випадках, коли відбувається пропадання живлення або розрив зв'язку на портах пристрою.
Температурний діапазон - 0°C - 60°C звичайне виконання і від -
40 до +75 C спеціальне виконання з індексом
"Т"
Детальніше (зовнішній вигляд, розміри)
>>>
|
Особливості |
|
|
|
|
Підтримка функції
Link Fault Pass-Through - LFP
|
|
Підтримка
10/100BaseT(X) auto-negotiation і auto-MDI/MDIX
|
|
Multi
mode, single mode з SC або ST оптичними з'єднувачами
|
|
Релейний вихід для попередження при пропаданні живлення або розриві зв'язку
|
|
Температурний діапазон - 0°C - 60°C звичайне виконання і
від - 40 до +75 C спеціальне виконання з індексом
"Т"
|
|
Відповідність Class 1, Division 2 / Zone 2, DNV і GL сертифікатам - робота в важких промислових середовищах
|
|
|
Резервоване живлення від 12 до 48 VDC,
DIN-Rail і панельне кріплення
|
|
|
|
|
|
|
|
Специфікації |
|
|
Інтерфейс |
|
|
IEEE802.3
для 10BaseT,
IEEE802.3u для 100BaseTX,
100BaseFX |
|
|
|
|
|
|
|
PWR1,
PWR2, FAULT, 10/100M (TP
порт), 100M (Fiber
порт), FDX/COL (Fiber
порт) |
|
|
|
Вибір 100BaseFX Full/Half duplex, маскування аварії порту |
|
|
|
Один релейний вихід з навантажувальною здатністю
1A @ 24 VDC |
|
|
|
|
Оптика |
|
|
Multi mode:
від 0 до 5 km, 1300 nm (50/125µm, 800
MHz*km)
від 0 до 4 km, 1300nm (62.5/125µm, 500
MHz*km)
Single
mode:
від
0 до 40 km, 1310nm (9/125µm, 3.5
PS/(nm*km))
від 0 до 80 km, 1550nm (9/125µm, 19
PS/(nm*km)) |
|
|
|
|
|
Mulit
mode: -20 dBm
Single
mode:
від 0 д 40 km, -5 dBm
від 0 до 80 km, -5 dBm |
|
|
|
Mulit
mode: -10 dBm
Single
mode:
від 0 до 40 km, 0 dBm
від 0 до 80 km, 0 dBm |
|
|
|
-32
dBm (Multi),-34 dBm (Single) |
|
|
|
|
|
|
Фізичні,
живлення і навколишнє середовище |
|
|
від
0°C до
60°C - звичайне виконання і
від -
40 до +75 C спеціальне виконання з індексом
"Т" |
|
|
|
|
|
|
|
IP30,
алюмінієвий,
кріплення - DIN-Rail і настінне (опціонально) |
|
|
|
24
VDC, від 12 до 48 VDC; дубльований
вхід |
|
|
|
|
|
|
Завантаження від перевантаження |
|
|
|
від неправильного підключення (полярність) |
|
|
|
Safety
UL60950, UL 508, CSA C22.2 No. 60950, EN60950-1
EMI
FCC Part 15, CISPR (EN55022) class A
EMS
EN61000-4-2 (ESD), level 3
EN61000-4-3 (RS), level 3
EN61000-4-4 (EFT), level 3
EN61000-4-5 (Surge), level 3
EN61000-4-6 (CS), level 3
EN61000-4-8
EN61000-4-11
Shock
IEC 60068-2-27
Freefall
IEC 60068-2-32
Vibration
IEC 60068-2-6
Hazardous Location
UL/cUL Class1, Division 2, Groups A,
B, C и D, ATEX Class1, Zone 2,
Ex nC IIC (IMC-101-M-ST,
IMC-101-S-SC-80 pending)
Maritime
DNV, GL
|
|
|
|
|
|
Інформація
для замовлення |
|
|
|
|
|
Індустріальний 10/100BaseT(X) to 100BaseFX медіаконвертер, multi mode, SC оптичний з'єднувач
|
|
|
Індустріальний 10/100BaseT(X) to 100BaseFX медіаконвертер, multi mode,
ST оптичний з'єднувач
|
|
|
Індустріальний 10/100BaseT(X) to 100BaseFX медіаконвертер, single
mode, SC оптичний з'єднувач
|
|
|
Індустріальний 10/100BaseT(X) to 100BaseFX медіаконвертер, single
mode, SC оптичний з'єднувач.
Робоча відстань
80 км
|
|
|
Індустріальний 10/100BaseT(X) to 100BaseFX медіаконвертер, multi
mode, SC оптичний з'єднувач.
Модель з розширеним температурним діапазоном (від
-40 до 75°C)
|
|
|
Індустріальний 10/100BaseT(X) to 100BaseFX медіаконвертер, multi
mode, ST оптичний з'єднувач.
Модель з розширеним температурним діапазоном (від
-40 до 75°C)
|
|
|
Індустріальний 10/100BaseT(X) to 100BaseFX медіаконвертер, single
mode, SC оптичний з'єднувач.
Модель з розширеним температурним діапазоном (від
-40 до 75°C)
|
|
|
Індустріальний 10/100BaseT(X) to 100BaseFX медіаконвертер, single
mode, SC оптичний з'єднувач.
Робоча відстань
80 км. Модель з розширеним температурним діапазоном (від
-40 до 75°C)
|
|
|
- MOXA
software CD-ROM: містить
інструкцію користувача (User's Manual) англійською мовою
|
|
Додатково
|
|
4U 19” rack
монтажний комплект
|
|
|
Настінний
монтажний комплект
|
|
|
45W/2A
DIN-Rail 24 VDC джерело живлення з універсальним
85 до 264 VAC
входом
|
|
|
75W/3.2A
DIN-Rail 24 VDC джерело живлення з універсальним
85 до 264 VAC
входом
|
|
|
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним
88 до 132 VAC/176
до 264 VAC входом
|
|
|
|
|
|
