EDS-G509 |
9 портовий керований Gigabit Ethernet комутатор |
|
9 портовий керований Gigabit Ethernet комутатор
|
|
|
|

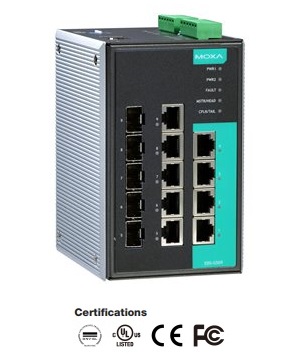

MOXA EDS-G509 - 9 портовий керований Gigabit Ethernet комутатор, спеціально розроблений для індустріального застосування. MOXA EDS-G509 має 9 портів Gigabit Ethernet з яких до 5 можуть бути оптичними, що дозволяє застосувати його для побудови Gigabit Ethernet бекбонів. Застосування Gigabit технології при використанні MOXA EDS-G509 забезпечує високу пропускну здатність мережі для одночасної передачі даних, голосу і відео по одній мережі. Технологія резервування "Turbo Ring" з малим часом відновлення і технології RSTP / STP (IEEE 802.1w / D) збільшують надійність мережі і забезпечують їй керованість. Ви можете бути впевнені, що Ваша промислова система автоматизації буде працювати надійно і безперервно. |
Додаткові
функції та переваги
Інтерфейс командного рядка (CLI) для швидкого налаштування
основних керованих функцій
Опція DHCP 82 для призначення IP-адреси з різними політиками
Підтримує протоколи EtherNet/IP і Modbus TCP для керування та
моніторингу пристроїв
Сумісний з протоколом PROFINET для прозорої передачі даних
IGMP Snooping і GMRP для фільтрації багатоадресного трафіку
Сумісний з ABC-01 (конфігуратор автоматичного резервного
копіювання) для резервного копіювання конфігурації системи
VLAN на основі портів, VLAN IEEE 802.1Q і GVRP для спрощення
планування мережі
QoS (IEEE 802.1p/1Q і TOS/DiffServ) для підвищення детермінізму
Транкінг портів для оптимального використання пропускної
здатності
SNMPv1/v2c/v3 для різних рівнів керування мережею
RMON для проактивного та ефективного моніторингу мережі
Керування смугою пропускання для запобігання непередбачуваному
стану мережі
Функція блокування порту для блокування несанкціонованого
доступу на основі MAC-адреси
Дзеркалювання портів для онлайн-налагодження
Автоматичне попередження через виняток через електронну пошту та
релейний вихід |
Детальніше (зовнішній вигляд, розміри) >>>
|
Особливості |
|
|
|
|
Розширені можливості
- Резервована Ethernet структура (час відновлення <20 ms) і
RSTP/STP (IEEE802.1W/D)
- Підтримка IEEE 1588 PTP (Precision Time Protocol)
для точної синхронізації мереж
- IPv6 Ready
- Сумісний з IEC 61850 GOOSE messaging
- IGMP Snooping і GMRP для фільтрації групових посилок по Ethernet протоколу
- Підтримка IEEE 802.1Q VLAN і GVRP протоколу для простого планування мережі
- Підтримка QoS-IEEE 802.1p/1Q і TOS/DiffServ для підвищення визначеності
передачі даних
- Підтримка EEE 802.1X, HTTPS і SSH для забезпечення мережевої безпеки
- Підтримка Port Trunking
- Підтримка RMON для ефективного мережевого управління
- Підтримка SNMP V1/V2c/V3 для різних рівнів безпечного управління
- Управління смугою пропускання
- Можливість блокування портів для запобігання неавторизованого доступу,
базованого на МАС адресах
- "Віддзеркалення" портів для налагоджувальних дій
- Автоматичні повідомлення про події по email або з використанням релейних
контактів
- Цифрові входи для інтеграції з сенсорами і аварійними сповіщувачами
- Конфігурація з використанням Web броузера, Telnet/Serial консолі, Windows утиліт
- ABC-01 (Automatic Backup Configurator - для збереження і
відновлення конфігурації.
|
|
|
|
|
|
|
Специфмкації |
|
Технологія |
Стандарт |
IEEE 802.3
для 10BaseT
IEEE 802.3u для 100BaseT(X) and 100Base FX
IEEE 802.3ab для 1000BaseT(X)
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX/EZX
IEEE 802.3x для Flow Control
IEEE 802.1D для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1Q для VLAN Tagging
IEEE 802.1p для Class of Service
IEEE 802.1X для Authentication
IEEE 802.3ad для Port Trunk з LACP |
Протоколи |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, EtherNet/IP, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTP V2, IPv6, NTP Server/Client |
MIB |
MIB-II,
Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB,
RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
Контроль
потоку |
IEEE
802.3x flow control, back pressure |
Властивості
комутатора |
Пріоритетних
запитів |
4 |
IGMP
груп |
256 |
Макс. число
доступних VLAN |
64 |
MAC
таблиця |
8К |
Ідентифікатори VLAN |
VID
- от 1
до 4094 |
Буфер
пакетів |
1
Mbit |
Інтерфейси |
RJ45
порт |
10/100/1000BaseT(X)
автовизначення швидкості |
Оптичний порт |
100/1000BaseSFP
порт |
Консоль |
RS-232 (RJ45) |
Індикатори |
PWR1, PWR2, FAULT, 10/100/1000M, MASTER, COUPLER |
Перемикачі |
Turbo Ring, Master, Coupler, Reserve |
Контакти
аварії |
Два релейних виходи з мах навантаженням
1A @ 24 VDC |
Цифрові
входи |
два входи із загальною землею, але розв'язані електрично
"1": відповідає рівню від +13 до + 30V
"0": від -30 до + 3V,
максимальний вхідний струм: 8 mA
|
Живлення |
Вхідна
напруга |
12/24/48 VDC, 24 VAC
(от 9,6 до 60 VAC), дубльований вхід |
Струм |
0.69
A @ 24 V |
Підключення |
Два знімних 6-pin термінальних блоки |
Захист
від струму |
Так |
Захист
від неправильної полярності |
Так |
Механічні |
Корпус |
IP30
захист, металевий корпус |
Розміри |
87.1 x 135 x 107
mm (Ш x В x Д) |
Вага |
1.51
кг |
Установка |
DIN-Rail,
настінне кріплення (опціонально) |
Навколишнє
середовище |
Робоча
температура |
від
0 до 60°C
стандартні моделі,
від -40 до 75°C моделі з розширеним температурним діапазоном (з індексом "T") |
Температура
зберігання |
від
-40 до 85°C |
Відносна
вологість |
від
5 до 95% (без конденсату) |
Сертифікати |
Безпека |
EN 60950-1, UL 508 |
EMC |
EN 55032/24 |
EMI |
CISPR 32, FCC Part 15B Class A |
EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
Shock |
IEC60068-2-27 |
Freefall |
IEC60068-2-32 |
Vibration |
IEC60068-2-6 |
Railway |
EN 50121-4 |
Морські |
ABS, DNV-GL, LR, NK |
MTBF |
598,659
часов
Telcordia (Bellcore), GB |
|
Інформація
для замовлення |
|
|
|
Звичайне температурне виконання (від
0 до 60°C) |
EDS-G509 |
Індустріальний керований Gigabit Ethernet комутатор з 4 10/100/1000BaseT(X) портами та 5 10/100/1000BaseT(X) або 1000BaseSFP комбослотами для SFP-1G/1FE модулів, робоча температура від
0 до 60°C |
Розширене температурне виконання (від
-40 до 75°C) |
EDS-G509-T |
Індустріальний керований Gigabit Ethernet комутатор з 4 10/100/1000BaseT(X) портами та 5 10/100/1000BaseT(X) або 1000BaseSFP комбослотами для SFP-1G/1FE модулів, робоча температура від
-40 до 75°C |
Додатково: |
DIN-Rail блоки
живлення: |
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
Backup
Configurators |
ABC-01 |
Інструмент резервного копіювання
та відновлення конфігурації для керованих комутаторів
Ethernet і бездротового зв’язку серії AWK
Точки доступу/мости/клієнти, робоча температура від 0 до
60°C |
MXview |
MXview |
Програмне
забезпечення мережевого управління для 50, 100, 250, 500,
1000 або 2000 вузлів |
MXview
Upgrade-50 |
Розширення
ліцензії програмного забезпечення для управління промисловою
мережею MXview на 50 вузлів (за IP-адресою)
|
Кріплення: |
WK-46 |
Комплект для
настінного кріплення |
RK-4U |
Комплект для
кріплення 4U 19” |
Gigabit Ethernet
модулі, SFP-1G |
Моделі з робочою
температурою від 0 до 60°C |
SFP-1GSXLC |
Компактний трансивер
(SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура
від 0 до 60°C |
SFP-1GLSXLC |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура
від 0 до 60°C |
SFP-1G40BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1GLXLC |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура
від 0 до 60°C |
SFP-1GLHLC |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура
від 0 до 60°C |
SFP-1GLHXLC |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура
від 0 до 60°C |
SPF-1GZXLC |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура
від 0 до 60°C |
SPF-1GEZXLC |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 110 km, робоча температура
від 0 до 60°C |
SFP-1GEZXLC-120 |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 120 km, робоча температура
від 0 до 60°C |
SFP-1G10ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
SFP-1G10BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1G20ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
SFP-1G20BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1G40ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
Моделі
з робочою температурою від -40 до 85°C |
SFP-1GSXLC-T |
Компактний трансивер (
SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура
від -40 до 85°C |
SFP-1GLSXLC-T |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура
від -40 до 85°C |
SFP-1GLXLC-T |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура
від -40 до 85°C |
SFP-1GLHLC-T |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура
від -40 до 85°C |
SFP-1GLHXLC-T |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура
від -40 до 85°C |
SPF-1GZXLC-T |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура
від -40 до 85°C |
SFP-1G10ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G10BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
SFP-1G20ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G20BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
SFP-1G40ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G40BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
Fast Ethernet
модулі,
SFP-1FE |
SFP-1FEMLC-T |
Компактний трансивер (SFP) з 100Base multi-mode, LC з'єднувач, 4 km,
робоча температура від -40
до 85°C |
SFP-1FESLC-T |
Компактний трансивер
(SFP) з 100Base single-mode, LC з'єднувач, 40
km, робоча температура від
-40
до 85°C |
SFP-1FELLC-T |
Компактний трансивер
(SFP) з 100Base single-mode, LC з'єднувач, 80
km, робоча температура від
-40
до 85°C |
|
|
|
|
|
