EDS-G512E-8PoE |
12G-портові керовані Gigabit PoE+ Ethernet комутатори |
|
8G/12G/16G-портові керовані Gigabit Ethernet комутатори |
|
|
|

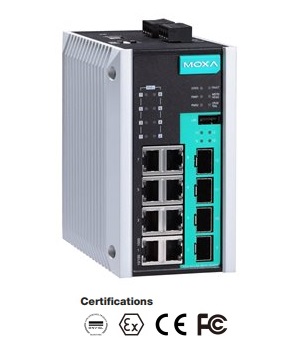

Серія MOXA EDS-G512E-8PoE - серія керованих Gigabit Ethernet комутаторів, з підтримкою PoE+, спеціально розроблена для індустріального застосування. MOXA EDS-G512E-8PoE має 8 10/100/1000BaseT(X), 802.3af (PoE) і 802.3at (PoE+) Gigabit Ethernet портів і до 4 оптичних портів, що дозволяє застосувати їх для побудови Gigabit Ethernet бекбонів.
Маючи Gigabit Ethernet PoE+ порти, комутатор ідеально підходить для комунікацій, що потребують високу пропускну здатність, тобто для підключення таких пристроїв як IEEE 802.11n і IEEE 802.1ac бездротові точки доступу і камери з високою роздільною здатністю і т.п. Комутатор може забезпечити до 30 Вт потужності на PoE+ порт в стандартному режимі і до 36 Вт для промислових PoE пристроїв, таких як всепогодні відеокамери для IP відеоспостереження з склоочисниками / нагрівачами, або інтелектуальні IP телефони. |
Ethernet комутатори MOXA EDS-G512E-8POE універсальні і завдяки наявності SFP портів підтримують оптоволоконну передачу на відстані до 120 км, забезпечуючи високий рівень захисту від електромагнітних завад. Комутатори підтримують цілий ряд функцій управління, включаючи STP / RSTP, Turbo Ring, Turbo Chain, управління PoE живленням, IGMP, VLAN, QoS, RMON, управління смугою пропускання, і віддзеркалення портів. |
Детальніше (зовнішній вигляд, розміри) >>>
|
Особливості |
|
|
|
|
Розширені можливості
- Підтримка функцій управління PoE живленням (налаштування PoE порту,
перевірка падіння напруги і PoE планування за розкладом)
- Підтримка DHCP Option 82 для призначення IP адреси з різними політиками
- Підтримка IEEE 1588 PTP V2 (Precision Time Protocol) для точної синхронізації мереж
- IPv6 Ready
- Підтримка EtherNet/IP, PROFINET і Modbus/TCP протоколів для управління
і моніторингу
- IGMP Snooping і GMRP для фільтрації групових посилок по Ethernet протоколу
- Підтримка IEEE 802.1Q VLAN і GVRP протоколу для простого планування мережі
- Підтримка QoS-IEEE 802.1p/1Q і TOS/DiffServ для підвищення визначеності
передачі даних
- Підтримка TACACS+, SNMPv3, EEE 802.1X, HTTPS і SSH для забезпечення
мережевої безпеки
- Підтримка Port Trunking
- Підтримка RMON для ефективного мережевого управління
- Підтримка SNMP V1/V2c/V3 для різних рівнів безпечного управління
- Управління смугою пропускання
- Можливість блокування портів для запобігання несанкціонованого доступу,
базованого на МАС адресах
- "Віддзеркалення" портів для налагоджувальних дій
- Автоматичні повідомлення про події по email або з використанням релейних
контактів
- Turbo Ring і Turbo Chain (час відновлення <20 ms @ 250 комутаторах),
RSTP/STP і MSTP для мережевого резервування
- Command Line Interface (CLI) для швидкої конфігурації
- ABC-02-USB (Automatic Backup Configurator - для збереження і
відновлення конфігурації.
|
|
|
|
|
|
Специфікації |
|
Технологія |
Стандарт |
IEEE 802.3 для 10BaseT
IEEE 802.3u для 100BaseT(X) and 100Base FX
IEEE 802.3ab для 1000BaseT(X)
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX/EZX
IEEE 802.3x для Flow Control
IEEE 802.1D-2004 для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1s для Multiple Spanning Tree Protocol
IEEE 802.1Q для VLAN Tagging
IEEE 802.1p для Class of Service
IEEE 802.1X для Authentication
IEEE 802.3ad для Port Trunk з LACP
IEEE 802.3af/at для Power-over-Ethernet |
Протоколи |
IGMPv1/v2/v3, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client,
DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP,
HTTPS, Telnet, SSH, Syslog, EtherNet/IP, PROFINET, Modbus/TCP,
SNMP Inform, LLDP, IEEE 1588 PTP V2, IPv6, NTP Server/Client |
MIB |
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB,
Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
Контроль
потоку |
IEEE
802.3x flow control, back pressure |
Властивості
комутатора |
Пріоритетних
запитів |
4 |
IGMP
груп |
256 |
Макс. число
доступних VLAN |
256 |
MAC
таблиця |
8К |
Ідентифікатори VLAN |
VID
- від 1
до 4094 |
Розмір
Jumbo Frame |
9.6 KB |
Буфер
пакетів |
1
Mbit |
Інтерфейси |
RJ45
порт |
10/100/1000BaseT(X)
автовизначення швидкості |
Оптичний порт |
100/1000BaseSFP
порт |
USB Ports |
USB
консольний порт (Type B з'єднувач)
USB порт зберігання (Type A з'єднувач) |
PoE
контакти |
V+,
V+, V-, V-, для контактів 1, 2, 3, 6 (Endspan, MDI, Mode A) |
Індикатори |
PWR1, PWR2, FAULT, STATE, 10/100/1000M, MSTR/HEAD, CPLR/TAIL |
Перемикачі |
Turbo Ring, Master, Coupler, Reserve |
Кнопка |
Скидання |
Контакти
аварії |
1
релейний вихід з мах навантаженням
1A @ 24 VDC |
Цифрові
входи |
1 вхід із загальною землею, але розв'язані електрично
"1": відповідає рівню від +13 до + 30V
"0": від -30 до + 3V,
максимальний вхідний струм: 8 mA
|
Живлення |
Вхідна
напруга |
48
(46 - 57) VDC, дубльований вхід
рекомендується > 50 VDC для забезпечення виходу
PoE+ |
Струм |
48
VDC / 0.33 A (без підключених PoE пристроїв) |
Підключення |
Два знімних 2-pin термінальних блоки |
Захист
від струму |
Так |
Захист
від неправильної полярності |
Так |
Механічні |
Корпус |
IP30
захист, металевий корпус |
Розміри |
79.2 x 135 x 137
mm (Ш x В x Д)
Детальніше |
Вага |
1.54
кг |
Установка |
DIN-Rail,
настінний монтаж (опціонально) |
Навколишнє
середовище |
Робоча
температура |
від -10 до 60°C стандартні моделі,
від -40 до 75°C моделі з розширеним температурним діапазоном
(з індексом "T") |
Температура
зберігання |
від
-40 до 85°C |
Відносна
вологість |
від
5 до 95% (без конденсату) |
Сертифікати |
Безпека |
UL
508 |
EMI |
FCC Part 15 Subpart B Class A, EN 61000-6-4 (Industrial) |
EMS |
EN 61000-6-2 (Industrial), EN 61000-4-2 (ESD) Level 4,
EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 4,
EN 61000-4-5 (Surge) Level 4, EN 61000-4-6 (CS) Level 3,
EN 61000-4-8 |
Shock |
IEC 60068-2-27 |
Freefall |
IEC 60068-2-32 |
Vibration |
IEC 60068-2-6 |
MTBF |
1,292,680
годин
Telcordia (Bellcore), GB |
|
Інформація
для замовлення |
|
|
|
Звичайне температурне виконання (від
-10 до 60°C) |
EDS-G512E-8PoE-4GSFP |
12-портовий керований Gigabit Ethernet комутатор, 8 10/100/1000BaseT PoE/PoE+ портів, 4 Gigabit SFP слоти, робоча температура від -10 до 60°C |
Розширене температурне виконання (від
-40 до 75°C) |
EDS-G512E-8PoE-4GSFP-T |
12-портовий керований Gigabit Ethernet комутатор, 8 10/100/1000BaseT PoE/PoE+ портів, 4 Gigabit SFP слоти, робоча температура від -40 до 75°C |
Додатково: |
DIN-Rail блоки
живлення: |
DRP-240-48 |
240W
DIN-Rail 48 VDC джерело живлення |
DR-75-48/120-48 |
75/120W
DIN-Rail 48 VDC джерело живлення |
SDR-480P-48 |
480W
DIN-Rail 48 VDC джерело живлення |
Backup Configurators |
ABC-02-USB |
Інструмент резервного копіювання
та відновлення конфігурації, оновлення мікропрограми та
інструмент зберігання файлів журналу для керованих
комутаторів і маршрутизаторів Ethernet, робоча температура від 0 до 60 ° C
|
ABC-02-USB-T |
Інструмент резервного копіювання
та відновлення конфігурації, оновлення мікропрограми та
інструмент зберігання файлів журналу для керованих
комутаторів і маршрутизаторів Ethernet, робоча температура від
-40 до 75 ° C
|
MXview |
MXview |
Програмне забезпечення мережевого управління для 50, 100, 250 або 500 вузлів
|
MXconfig |
Програмне забезпечення для спрощення масової конфігурації пристроїв
|
Кріплення: |
WK-51-01 |
Комплект для
настінного кріплення
51 мм |
RK-4U |
Комплект для кріплення 4U 19” |
Gigabit Ethernet
модулі, SFP-1G |
Моделі з робочою
температурою від 0 до 60°C |
SFP-1GSXLC |
Компактний трансивер
(SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура
від 0 до 60°C |
SFP-1GLSXLC |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура
від 0 до 60°C |
SFP-1G40BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1GLXLC |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура
від 0 до 60°C |
SFP-1GLHLC |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура
від 0 до 60°C |
SFP-1GLHXLC |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура
від 0 до 60°C |
SPF-1GZXLC |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура
від 0 до 60°C |
SPF-1GEZXLC |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 110 km, робоча температура
від 0 до 60°C |
SFP-1GEZXLC-120 |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 120 km, робоча температура
від 0 до 60°C |
SFP-1G10ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
SFP-1G10BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1G20ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
SFP-1G20BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1G40ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
Моделі
з робочою температурою від -40 до 85°C |
SFP-1GSXLC-T |
Компактний трансивер (
SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура
від -40 до 85°C |
SFP-1GLSXLC-T |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура
від -40 до 85°C |
SFP-1GLXLC-T |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура
від -40 до 85°C |
SFP-1GLHLC-T |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура
від -40 до 85°C |
SFP-1GLHXLC-T |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура
від -40 до 85°C |
SPF-1GZXLC-T |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура
від -40 до 85°C |
SFP-1G10ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G10BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
SFP-1G20ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G20BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
SFP-1G40ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G40BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
Fast Ethernet
модулі,
SFP-1FE |
SFP-1FEMLC-T |
Компактний трансивер (SFP) з 100Base multi-mode, LC з'єднувач, 4 km,
робоча температура від -40
до 85°C |
SFP-1FESLC-T |
Компактний трансивер
(SFP) з 100Base single-mode, LC з'єднувач, 40
km, робоча температура від
-40
до 85°C |
SFP-1FELLC-T |
Компактний трансивер
(SFP) з 100Base single-mode, LC з'єднувач, 80
km, робоча температура від
-40
до 85°C |
|
|
|
|
|
