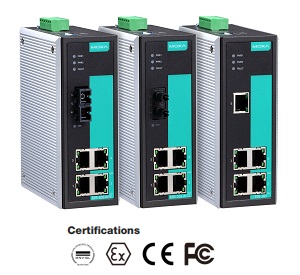

Серія EDS-305 / 308

5 і 8 портові інтелектуальні Ethernet комутатори

Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Запитати

Індустріальні Ethernet комутатори - MOXA EDS-305/308

Серія MOXA EDS-308 і MOXA EDS-305 - інтелектуальних Ethernet комутаторів, є ідеальним рішенням для мереж автоматизації, що базуються на Ethernet технології, має промисловий дизайн і забезпечує високу промислову надійність. Серія MOXA EDS-308/305 - 8- та 5- портові Ethernet комутатори, які забезпечують економічне рішення для Ethernet мереж, з вбудованими інтелектуальними функціями попередження при аваріях і спеціальною довідковою системою, що дозволяє перевіряти стан Ethernet мережі.

   Розроблені для служб автоматизації MOXA EDS-308/305 мають релейний вихід для попередження технічного персоналу в тих випадках, коли відбувається пропадання харчування або розрив зв'язку на портах пристрою. Це дозволяє обслуговуючому персоналу швидко прийняти рішення для відновлення працездатності. Крім того, MOXA EDS-308/305 має дубльоване живлення, що дозволяє одночасно підключати два джерела живлення. Якщо одне з джерел живлення відмовляє, то автоматично живлення на пристрої MOXA EDS-308/305 надходить з резервного джерела (наприклад, акумулятора).
   Це обладнання має широкий температурний діапазон роботи і здатне протистояти вібрації і ударам. Спеціальний міцний індустріальний корпус робить MOXA EDS-308/305 ідеальними для промислових середовищ. Моделі MOXA EDS-308/305 - індустріальних комутаторів включають до 8- або 5- портів RJ45 TX для дротових з'єднань і multi mode або single mode оптичні порти з SC/ST з'єднаннями.
  Температурний діапазон - 0°C - 60°C звичайне виконання і від - 40 до +75°C спеціальне виконання з індексом "Т"

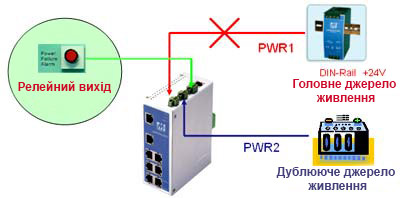

Дубльоване живлення
MOXA EDS-308/305 мають дубльоване живлення, що дозволяє одночасно підключати два джерела живлення. Якщо одне з джерел живлення відмовляє, то автоматично живлення на пристрої MOXA EDS-308/305 надходить з резервного джерела (наприклад, акумулятора).

Релейний вихід аварійних ситуацій
Розроблені для служб автоматизації MOXA EDS-308/305 мають релейний вихід для попередження технічного персоналу в тих випадках, коли відбувається пропадання живлення або розрив зв'язку на портах пристрою. Це дозволяє обслуговуючому персоналу швидко прийняти рішення для відновлення працездатності.

Детальніше (зовнішній вигляд, розміри) >>>

Особливості

Високопродуктивні Ethernet комутатори
      - 10/100BaseT(X) (RJ45), 100BaseFX (SC/SC, Multi/Single mode)
      - IEEE 802.3/ 802.3u/ 802.3x
      - Store and Forward switching process type
      - 10/100M, Full/Half-Duplex, MDI/MDIX автовизначення

Індустріальний дизайн
      - Резервоване вхідне живлення
      - Працездатність від -40 до 75°C
      - IP 30 міцний корпус
      - DIN-Rail або панельне кріплення

Специфікації

Технологія

Стандарт

IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X), 100BaseFX,
IEEE 802.3x для Flow Control

Processing Type

Store and Forward, with IEEE802.3x full duplex, non-blocking flow control

Контроль потоку

IEEE802.3x, back pressure

Інтерфейси

RJ45 порт

10/100BaseT(X) auto negotiation speed, F/H duplex mode і auto MDI/MDIX connection(X)

Оптичний порт

100BaseFX порт (SC конектор)

Індикатори

Power, Faults, ACT, LNK, 10/100

Контакти аварії

Релейний вихід з мах навантаженням 1A @ 24 VDC

Властивості комутатора

MAC таблиця

2К

Буфер пакетів

768 KB

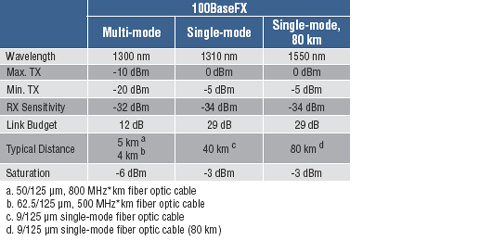

Оптичні порти

Живлення

Вхідна напруга

12/24/48 (от 9,6 до 60) VDC, дубльований вхід

Підключення

Знімний термінальний блок

Споживання

EDS-305: 0.11 A @ 24 V
EDS-305-M/S: 0.15 A @ 24 V
EDS-308: 0.07 A @ 24 V
EDS-308-M-SC/S-SC: 0.12 A @ 24 V
EDS-308-S-SC-80: 0.12 A @ 24 V
EDS-308-MM-SC/MM-ST/SS-SC: 0.15 A @ 24 V
EDS-308-SS-SC-80: 0.15 A @ 24 V

Захист від струму

EDS-305, EDS-305-M, EDS-305-S, EDS-308: 1.1 A
EDS-308-M/S/MM/SS: 1.6 A

Захист від неправильної полярності

Так

Механічні

Корпус

IP30 захист, алюмінієвий корпус

Розміри

53.6 x 135 x 105 mm (Ш x В x Д)

Вага

790 г.

Установка

DIN-Rail, настінне кріплення (опціонально)

Навколишнє середовище

Робоча температура

від 0 до 60°C стандартні моделі,
від -40 до 75°C моделі з розширеним температурним діапазоном (з індексом "T")

Температура зберігання

від -40 до 85°C

Відносна вологість

від 5 до 95% (без конденсату)

Сертифікати

Safety

UL60950, UL 508, CSA C22.2 No. 60950, EN60950

EMC

EN 55032/24

EMI

CISPR 32, FCC Part 15B Class A

EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF

Shock

IEC60068-2-27

Freefall

IEC60068-2-32

Vibration

IEC60068-2-6

Hazardous Location

ATEX, Class I Division 2

Морські

DNV-GL

MTBF

EDS-305: 422,742 годин
EDS-308 : 255,528 годин
Database: MIL-HDBK-217F, GB 25˚C

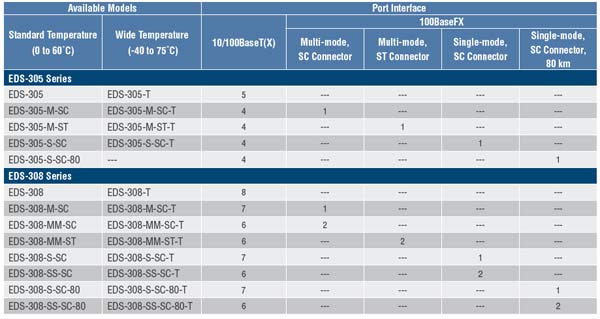

Інформація для замовлення

8 портові:

Моделі зі звичайним температурним діапазоном (від 0 до 60°C)

EDS-308

Некерований індустріальний комутатор з 8 10/100BaseT(X) портами, робоча температура від 0 до 60°C

EDS-308-M-SC

Некерований індустріальний Ethernet комутатор з 7 10/100BaseT(X) портами і 1 multi mode 100BaseFX портом, SC з'єднувач, робоча температура від 0 до 60°C

EDS-308-MM-SC

Некерований індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і 2 multi mode 100BaseFX портами, SC з'єднувач, робоча температура від 0 до 60°C

EDS-308-MM-ST

Некерований індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і 2 multi mode 100BaseFX портами, ST з'єднувач, робоча температура від 0 до 60°C

EDS-308-S-SC

Некерований індустріальний Ethernet комутатор з 7 10/100BaseT(X) портами і 1 single mode 100BaseFX портом, SC з'єднувач, робоча температура від 0 до 60°C

EDS-308-SS-SC

Некерований індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і 2 single mode 100BaseFX портами, SC з'єднувач, робоча температура від 0 до 60°C

EDS-308-S-SC-80

Некерований індустріальний Ethernet комутатор з 7 10/100BaseT(X) портами і 1 long-hual (80 km) single mode 100BaseFX портом, SC з'єднувач, робоча температура від 0 до 60°C

EDS-308-SS-SC-80

Некерований індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і 2 long-hual (80 km) single mode 100BaseFX портами, SC з'єднувач, робоча температура від 0 до 60°C

Моделі з розширеним температурним діапазоном (від -40 до 75°C)

EDS-308-T

Некерований індустріальний комутатор з 8 10/100BaseT(X) портами, робоча температура від 0 до 60°C

EDS-308-M-SC-T

Некерований індустріальний Ethernet комутатор з 7 10/100BaseT(X) портами і 1 multi mode 100BaseFX портом, SC з'єднувач, робоча температура від - 40 до 75°C

EDS-308-MM-SC-T

Некерований індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і 2 multi mode 100BaseFX портами, SC з'єднувач, робоча температура від - 40 до 75°C

EDS-308-MM-ST-T

Неуправляемый индустриальный Ethernet коммутатор с 6 10/100BaseT(X) портами и 2 multi mode 100BaseFX портами, ST соединитель, рабочая температура от - 40 до 75°C

EDS-308-S-SC-T

Некерований індустріальний Ethernet комутатор з 7 10/100BaseT(X) портами і 1 single mode 100BaseFX портом, SC з'єднувач, робоча температура від - 40 до 75°C

EDS-308-SS-SC-T

Некерований індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і 2 single mode 100BaseFX портами, SC з'єднувач, робоча температура від - 40 до 75°C

5 портові:

Моделі зі звичайним температурним діапазоном (від 0 до 60°C)

EDS-305

Некерований індустріальний Ethernet комутатор з 5 10/100BaseT(X) портами, робоча температура від 0 до 60°C

EDS-305-M-SC

Некерований індустріальний Ethernet комутатор з 4 10/100BaseT(X) портами і 1 multi mode 100BaseFX портом, SC з'єднувач, робоча температура від 0 до 60°C

EDS-305-M-ST

Некерований індустріальний Ethernet комутатор з 4 10 / 100BaseT (X) портами і 1 multi mode 100BaseFX портом, ST з'єднувач, робоча температура від 0 до 60°C

EDS-305-S-SC

Некерований індустріальний Ethernet комутатор з 4 10 / 100BaseT (X) портами і 1 single mode 100BaseFX портом, SC з'єднувач, робоча температура від 0 до 60°C

EDS-305-S-SC-80

Некерований індустріальний Ethernet комутатор з 4 10 / 100BaseT (X) портами і 1 long-haul (80km) single mode 100BaseFX портом, SC з'єднувач, робоча температура від 0 до 60°C

Моделі з розширеним температурним діапазоном (від -40 до 75°C)

EDS-305-T

Некерований індустріальний Ethernet комутатор з 5 10/100BaseT(X) портами, робоча температура від - 40 до 75°C

EDS-305-M-SC-T

Некерований індустріальний Ethernet комутатор з 4 10 / 100BaseT (X) портами і 1 multi mode 100BaseFX портом, SC з'єднувач, робоча температура від - 40 до 75°C

EDS-305-M-ST-T

Некерований індустріальний Ethernet комутатор з 4 10 / 100BaseT (X) портами і 1 multi mode 100BaseFX портом, ST з'єднувач, робоча температура від - 40 до 75°C

EDS-305-S-SC-T

Некерований індустріальний Ethernet комутатор з 4 10 / 100BaseT (X) портами і 1 single mode 100BaseFX портом, SC з'єднувач, робоча температура від - 40 до 75°C

MOXA software CD-ROM: містить
інструкцію користувача (User's Manual) англійською мовою

Додатково:

DIN-Rail блоки живлення:
HDR-60-24	60W/2,5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом
NDR-120-24	120W/5A DIN-Rail 24 VDC джерело живлення з універсальним від 90 до 264 VAC
MDR-60-24	60W/2.5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C
MDR-40-24	40W/1.7A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C

Кріплення:
WK-46	Комплект для настінного кріплення
RK-4U	Комплект для кріплення 4U 19”
