EDS-528E |
|
Індустріальні 24 + 4G портові керовані резервовані Ethernet комутатори |
 |

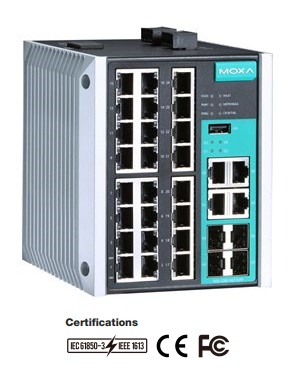

Індустриальний
Ethernet комутатор - MOXA EDS-528E |
 |
|
|
MOXA EDS-528E - 28- портовий керований Ethernet комутатор з 4 комбо gigabit портами RJ45 або SFP слотами для оптичних зв'язків.
Застосування Gigabit технології при використанні MOXA EDS-528E забезпечує високу пропускну здатність мережі для одночасної передачі даних, голосу і відео по одній мережі. Технології резервування Turbo Ring і Turbo Chain з малим часом відновлення і технології RSTP / STP і MSTP збільшують надійність мережі і забезпечують їй високу керованість. Ви можете бути впевнені, що Ваша промислова система автоматизації буде працювати надійно і безперервно. |
|
Крім того, серія EDS-528E розроблена спеціально для суворих промислових умов з обмеженим простором монтажу і високими вимогами до рівня захисту, таких як морський і залізничний транспорт, заводи по переробці нафти і газу, автоматизація виробництва та автоматизація технологічних процесів.роцесів.
|
Особливості |
|
|
|
 |
Індустріальні мережеві можливості
- Резервована надлишкова Gigabit Ethernet кільцева технологія
(час відновлення <20 ms) і RSTP / STP (IEEE802.1W / D) і MSTP
- Підтримка DHCP Option 82 для призначення IP адреси з різними політиками
- Підтримка TACACS +, SNMPv3, EEE 802.1X, HTTPS і SSH для забезпечення
мережевої безпеки
- Підтримка EtherNet / IP, PROFINET і Modbus / TCP протоколів для управління
і моніторингу
- IGMP Snooping і GMRP для фільтрації групових посилок по Ethernet протоколу
- Підтримка Fiber Check ™ - моніторингу стану і попереджень для
MST / MSC / SSC / SFP оптичних портів
- Підтримка MXstudio для спрощення та візуалізації управління промисловою мережею
- Підтримка V-ON ™ - забезпечує широкомовну передачу даних з
мілісекундними затримками і відновлення мереж передачі відео.
|
|
|
|
|
|
|
|
Специфікації |
|
|
 Технологія |
| Стандарт |
IEEE 802.3
для 10BaseT
IEEE 802.3u для 100BaseT(X) and 100Base FX
IEEE 802.3ab для 1000BaseT(X)
IEEE 802.3z для 1000BaseX
IEEE 802.3x для Flow Control
IEEE 802.1D-2004 для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1s для Multiple Spanning Tree Protocol
IEEE 802.1Q для VLAN Tagging
IEEE 802.1p для Class of Service
IEEE 802.1X для Authentication
IEEE 802.3ad для Port Trunk з LACP |
| Протоколи |
IPv4/IPv6, SNMP v1/v2c/v3,
LLDP, Port Mirror, DDM, Fiber Check, RMON, DHCP Server/Client, DHCP Option 66/67/82,
BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow
Control, Back Pressure Flow Control |
| Індустріальні
протоколи |
EtherNet/IP,
Modbus/TCP, PROFINET IO |
| Протоколи
резервування |
STP,
RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
| Безпека |
RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock |
| Управління |
SNTP, NTP Server/Client, IEEE 1588v2 PTP
(програмна реалізація) |
| MIB |
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1,2,3,9 |
| Контроль
потоку |
IEEE802.3x
flow control, back pressure flow control |
| Інтерфейси |
| RJ45
порт |
10/100BaseT(X)
або 10/100/1000BaseT(X) автовизначення швидкості,
F/H duplex mode і auto MDI/MDIX |
| Оптичний порт |
100BaseFX
ports (SC/ST з'єднувачі) або 100/1000BaseSFP слот |
| USB Ports |
USB
консольний порт (Type B з'єднувач)
USB порт зберігання (Type A з'єднувач) |
| Індикатори |
PWR1, PWR2, STATE, FAULT, 10/100M (TP
порт), 100M (оптичний порт), 100/1000M (Gigabit
порт), MSTR/HEAD, CPLR/TAIL |
| Контакти
аварії |
1
релейний вихід з мах навантаженням
1A @ 24 VDC |
| Цифрові
входи |
1
вхід із загальною землею, але розв'язані електрично
"1": відповідає рівню від +13 до + 30V
"0": від -30 до + 3V,
максимальний вхідний струм: 8 mA
|
| Індикатори |
PWR1, PWR2, FAULT, 10/100M (TP port), 100M (Fiber port), MASTER, COUPLER |
| Контакти
аварії |
1
релейний вихід з мах навантаженням
1A @ 24 VDC |
| Цифрові
входи |
1
вхід із загальною землею, електрично розв'язані
- від +13 до + 30V для стану "1"
- від -30 до + 3V для стану "0"
- Max. вхідний струм: 8 mA |
| Властивості
комутатора |
| Пріоритетних
запитів |
4 |
| IGMP
груп |
256 |
| Макс. число
доступних VLAN |
64 |
| MAC
таблиця |
16К |
| Ідентифікатори VLAN |
VID
- від 1
до 4094 |
| Буфер
пакетів |
1
Mbit |

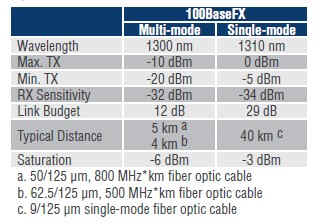

| Оптичні
порти |
 |
| Живлення |
| Вхідна
напруга |
12/24/48/-48
VDC, дубльований вхід |
| Робоча
напруга |
від
9,6 до 60 VDC |
| Споживання |
0.47 A @ 24 VDC |
| Підключення |
Два знімних 4-pin термінальних блоки |
| Захист
від струму |
Так |
| Захист
від неправильної полярності |
Так |
| Механічні |
| Корпус |
IP30
захист |
| Вага |
1790
г |
| Установка |
DIN-Rail,
настінне кріплення (опціонально) |

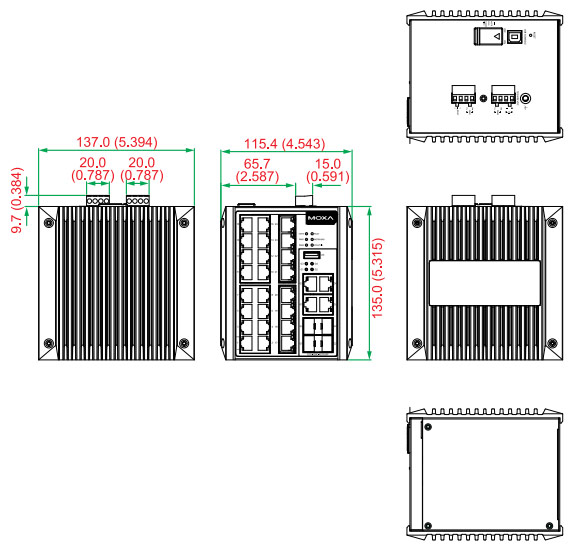

| Розміри |
115,4 x 135 x
137 mm (W x H x D) |
|
|
| Навколишнє
середовище |
| Робоча
температура |
від
-10 до 60°C
стандартні моделі,
від -40 до 75°C моделі з розширеним температурним діапазоном
(з індексом "T") |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5% до 95%
(без конденсату) |
| Сертифікати |
| Safety |
UL 61010-2-201 |
| EMC |
EN 61000-6-2/-6-4 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: Signal: 10 V
IEC 61000-4-8 |
|
Power Substation |
IEC 61850-3, IEEE 1613 |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC60068-2-6 |
| Rail Traffic |
EN 50121-4 |
|
Інформація
для замовлення |
|
|
|
 Звичайне температурне виконання (від
-10 до 60°C) |
| EDS-528E-4GTXSFP-LV |
Індустріальний Gigabit керований резервований Ethernet комутатор з 24 10/100BaseT(X) портами і 4 combo 10/100/1000BaseT(X) або 100/1000BaseSFP слотами, робоча температура від
-10 до 60°C
|
|
Розширене температурне виконання (від
-40 до 75°C) |
| EDS-528E-4GTXSFP-LV-T |
Індустріальний Gigabit керований резервований Ethernet комутатор з 24 10/100BaseT(X) портами і 4 combo 10/100/1000BaseT(X) або 100/1000BaseSFP слотами, робоча температура від
-40 до 75°C
|
| Додатково: |
|
|
|
Gigabit Ethernet
модулі, SFP-1G |
|
Моделі з робочою
температурою від 0 до 60°C |
|
SFP-1GSXLC |
Компактний трансивер
(SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLSXLC |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура
від 0 до 60°C |
|
SFP-1G40BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1GLXLC |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLHLC |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLHXLC |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура
від 0 до 60°C |
|
SPF-1GZXLC |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура
від 0 до 60°C |
|
SPF-1GEZXLC |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 110 km,
робоча температура
від 0 до 60°C |
|
SFP-1GEZXLC-120 |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 120 km,
робоча температура
від 0 до 60°C |
|
SFP-1G10ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
|
SFP-1G10BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1G20ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
|
SFP-1G20BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1G40ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
| Моделі
з робочою температурою від -40 до 85°C |
|
SFP-1GSXLC-T |
Компактний трансивер (
SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLSXLC-T |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLXLC-T |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLHLC-T |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLHXLC-T |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура
від -40 до 85°C |
|
SPF-1GZXLC-T |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура
від -40 до 85°C |
|
SFP-1G10ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G10BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G20ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G20BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G40ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G40BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
| Fast Ethernet
модулі,
SFP-1FE |
| SFP-1FEMLC-T |
Компактний трансивер (SFP) з 100Base multi-mode, LC з'єднувач, 4 km,
робоча температура від -40
до 85°C |
| SFP-1FESLC-T |
Компактний трансивер
(SFP) з 100Base single-mode, LC з'єднувач, 40
km,
робоча температура від
-40
до 85°C |
| SFP-1FELLC-T |
Компактний трансивер
(SFP) з 100Base single-mode, LC з'єднувач, 80
km,
робоча температура від
-40
до 85°C |
|
|
