Серія
EDS-516A |
|
Індустріальний 16 портовий керований резервований Ethernet комутатор |
 |
Індустріальний
Ethernet комутатор - MOXA EDS-516A |
 |
|

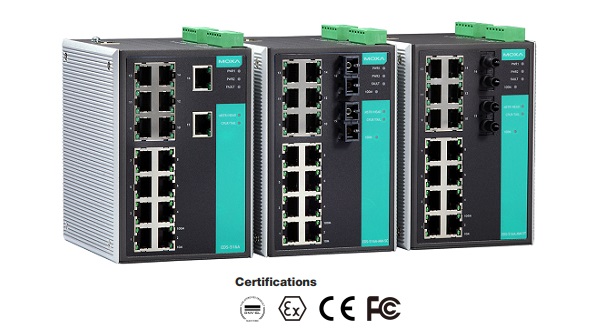

MOXA EDS-516A - 16 портовий індустріальний керований Ethernet комутатор. MOXA EDS-516A підтримує технологію Fast Ethernet Turbo Ring (час відновлення <20 мс), що збільшує надійність і швидкість опорної мережі. MOXA EDS-516A також підтримує інтелектуальні мережеві функції управління, включаючи QoS, IGMP Snooping / GMRP, VLAN, Port Trunking, SNMP V1 / V2c / V3, IEEE 802.1X і https / SSL.X і https / SSL.
MOXA EDS-516A - індустріальний комутатор, що підтримує сучасний IPv6 протокол (індустріальна 6 версія IP протоколу) і це обладнання буде тепер мати спеціальний логотип (IPv6). Сертифікація MOXA EDS-510A за спеціальною програмою і логотип IPv6 означають, що обладнання повністю задовольняє цим стандартом і сумісне з іншим IPv6 - сертифікованим обладнанням.
|
|
Детальніше про MOXA EDS-516A >>>
|
Особливості |
|
|
|
 |
Індустріальні мережеві можливості
- Підтримка IPv6 і IPv4 протоколів
- Підтримка IEEE 1588 PTP (Precision Time Protocol) для точної синхронізації мереж
- Сумісний з IEC 61850 GOOSE messaging
- Резервована надлишкова Gigabit Ethernet кільцева технологія
(час відновлення <20 ms) і RSTP / STP (IEEE802.1W / D)
- IGMP Snooping і GMRP для фільтрації мультикастового трафіку по індустріальному
Ethernet протоколу
- Підтримка IEEE 802.1Q VLAN і GVRP протоколів для спрощення мережевого планування
- Підтримка QoS-IEEE 802.1p / 1Q і TOS / DiffServ
- Підтримка 802.3ad, LACP для оптимізації використання смуги пропускання
- Підтримка IEEE 802.1X і SSL для забезпечення мережевої безпеки
- Підтримка SNMP V1 / V2C / V3 для різного рівня безпечного управління
|
|
Індустріальний
дизайн
- Управління смугою пропускання
- Підтримка ABC-01 (Automatic Backup Configurator)
для збереження системної конфігурації
- Захист портів для доступу тільки з заданих MAC адрес
- "Дзеркальні" порти для зручності налагодження
- Автоматичні попередження про аварійні ситуації по email і на релейних виходах
- Цифрові входи для інтеграції з сенсорами і пристроями попередження
через IP мережу
- Автоматичне відновлення підключених пристроїв
- Швидке відновлення ліній (Патентована технологія)
- Дубльоване, здвоєне джерело живлення
- IP 30 металевий корпус
- Здійснення ping команд для перевірки цілісності мережевих сегментів
- Дубльоване 12-45 VDC живлення з захистом по струму.
|
|
|
|
|
|
|
|
Специфікації |
|
|
 Технологія |
| Стандарт |
IEEE 802.3
для 10BaseT
IEEE 802.3u для 100BaseT(X) and 100Base FX
IEEE 802.3ab для 1000BaseT(X)
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX/EZX
IEEE 802.3x для Flow Control
IEEE 802.1D для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1Q для VLAN Tagging
IEEE 802.1p для Class of Service
IEEE 802.1X для Authentication
IEEE 802.3ad для Port Trunk з LACP |
| Протоколи |
IGMPv1/v2
device, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP,
SNTP, SMTP, RARP, GMRP, LACP, RMON, HTTP, HTTPS, Telnet,
Syslog (Available Soon: DHCP Option 66/67/82, SSH, SNMP
Inform, Modbus/TCP, LLDP, IEEE 1588 PTP, IPv6) |
| MIB |
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1,2,3,9 |
| Контроль
потоку |
IEEE802.3x, back pressure flow control |
| Властивості комутатора |
| Пріоритетних
запитів |
4 |
| IGMP
груп |
256 |
| Макс. число
доступних VLAN |
64 |
| Ідентифікатори VLAN |
VID
- від 1
до 4094 |
| Інтерфейси |
| RJ45
порт |
10/100
BaseT(X) автовизначення швидкості |
| Оптичний порт |
100BaseFX
(SC/ST з'єднувачі) |
| Консоль |
RS-232 (RJ45) |
| Індикатори |
PWR1, PWR2,
FAULT, 10/100M (TP
порт), 100M (оптический
порт), MASTER, COUPLER |
| Контакти
аварії |
Два релейних виходи з мах навантаженням
1A @ 24 VDC |
| Цифрові
входи |
Два входи в одній групі, електрично розв'язані
- від +13 до + 30V для стану "1"
- від -30 до + 3V для стану "0"
- Max. вхідний струм: 8 mA
|

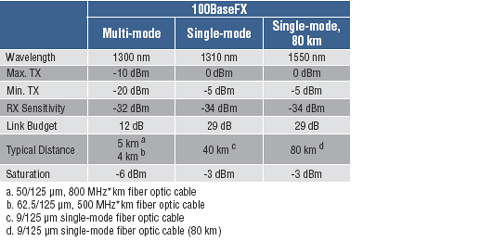

| Оптичні
порти |
 |
| Живлення |
| Вхідна
напруга |
24 VDC
(от 12 до 45 VDC), дубльований
вхід |
| Споживання |
Два знімних 6-pin термінальних блоки |
| Підключення |
EDS-516A:
0.35 A @ 24 VDC
EDS-516A-MM: 0.44 A @ 24 VDC |
| Захист
від струму |
Так |
| Захист
від неправильної полярності |
Так |
| Механічні |
| Корпус |
IP30
захист |
| Розміри |
94 x 135 x 142,7 mm
(W x H x D) |
| Вага |
1586
г |
| Установка |
DIN-Rail,
настінне кріплення (опціонально) |
| Навколишнє
середовище |
| Робоча
температура |
від
0 до 60°C
стандартні моделі,
від -40 до 75°C моделі з розширеним температурним діапазоном (з індексом "T") |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5% до 95%
(без конденсату) |
| Сертифікати |
| Safety |
EN 60950-1, UL 60950-1, CSA
C22.2 No. 60950-1, UL 508 |
| Hazardous
Location |
UL/cUL Class
I, Division 2, Groups A, B, C and D
ATEX Class I, Zone 2, EEx nC IIC (Pending) |
| EMC |
EN 55032/24 |
| EMI |
ATEX, Class I Division 2 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6
kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
|
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC60068-2-6 |
| Морские |
DNV-GL |
| MTBF |
247,676 годин
Database: Telcordia (Bellcore), GB |
|
Інформація
для замовлення |
|
|
|
|
Звичайне температурне виконання (від
0 до 60°C) |
| EDS-516A |
Індустріальний керований резервований Ethernet комутатор з 16 10/100BaseT(X) портами, робоча температура
від 0 до 60°C
|
| EDS-516A-MM-SC |
Індустріальний керований резервований Ethernet комутатор з 14 10/100BaseT(X) портами і 2 multi mode 100BaseFX портами, SC з'єднувач, робоча температура від
0 до 60°C
|
| EDS-516A-MM-ST |
Індустріальний керований резервований Ethernet комутатор з 14 10/100BaseT(X) портами і 2 multi mode 100BaseFX портами, ST з'єднувач, робоча температура від
0 до 60°C
|
|
Розширене температурне виконання (від
-40 до 75°C) |
| EDS-516A-T |
Індустріальний керований резервований Ethernet комутатор з 16 10/100BaseT(X) портами, робоча температура
від -40 до 75°C
|
| EDS-516A--MM-SC-T |
Індустріальний керований резервований Ethernet комутатор з 14 10/100BaseT(X) портами і 2 multi mode 100BaseFX портами, SC з'єднувач, робоча температура
від -40 до 75°C
|
| EDS-516A-MM-ST-T |
Індустріальний керований резервований Ethernet комутатор з 14 10/100BaseT(X) портами і 2 multi mode 100BaseFX портами, ST з'єднувач, робоча температура
від -40 до 75°C
|
| Дополнительно: |
|
|
| DIN-Rail блоки
живлення: |
|
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
|
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
| MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
 Backup
Configurators |
| ABC-01 |
Інструмент резервного копіювання
та відновлення конфігурації для керованих комутаторів
Ethernet і бездротового зв’язку серії AWK
Точки доступу/мости/клієнти, робоча температура від 0 до
60°C |
|
MXview |
| MXview |
Програмне
забезпечення мережевого управління для 50, 100, 250, 500,
1000 або 2000 вузлів |
| MXview
Upgrade-50 |
Розширення
ліцензії програмного забезпечення для управління промисловою
мережею MXview на 50 вузлів (за IP-адресою)
|
| Кріплення: |
| WK-46 |
Комплект для
настінного кріплення |
| RK-4U |
Комплект для
кріплення 4U 19” |
|
|
