INJ-24A |
|
|
Gigabit
PoE+ інжектор підвищеної потужності |
 |
Індустріальні

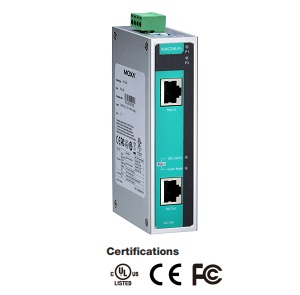

PoE інжектори - MOXA INJ-24A |
 |
|
Технологія PoE дозволяє одночасно передавати як дані, так і електричну енергію для Ethernet пристроїв при використанні стандартного Ethernet кабелю CAT5. MOXA INJ-24A виконує роль інжектора ("об'єднувача") - він поєднує окремо дані, що приходять та живлення для Ethernet пристроїв, що підтримують PoE + технологію. MOXA INJ-24A забезпечує до 60 Ватт потужності, що в два рази більше стандартних пристроїв.
MOXA INJ-24A має DIP-перемикач - конфігуратор і світлодіодний індикатор для управління PoE, він підтримує 24/48 вхідне живлення для резервування, надійності і гнучкості установки.
Це обладнання може працювати при температурі від 0 до 60°C або від -40 до 75°C (для моделі з індексом "T"), а надійна і міцна конструкція MOXA INJ-24A ідеально підходить для індустріальних застосувань.
|
|
|
Особливості |
|
|
- Висока вихідна потужність - до 60 W
- DIP-перемикач - конфігуратор і світлодіодний індикатор для управління PoE
- 24/48 VDC вхідне живлення
- Моделі з розширеним температурним діапазоном від -40 до 75°C
- 3kV surge
- Mode A і Mode B обрані для гнучкості установки.
|
|
|
|
|
|
Специфікації |
|
|
 Технологія |
| Стандарти |
IEEE
802.3af/at для Power-over-Ethernet
IEEE 802.3 для 10BaseT
IEEE 802.3u для 100BaseT(X)
IEEE 802.3ab для 1000BaseT(X) |
| Інтерфейси |
| RJ45
порти |
10/100/1000BaseT(X) для PoE+
виходу і вхідних даних |
| PoE
піни |
За замовчуванням: V+, V+, V-, V- для pin 4, 5, 7, 8 (Midspan, MDI, Mode B)
DIP перемикач для користувача: V+, V+, V-, V- для pin 1, 2, 3, 6 (Endspan, MDI, Mode A) |
| Індикатори |
P1, P2, 802.3af/at,
4-пари |
| Живлення |
| Вхідна
напруга |
24/48
(от 22 до 57 V) VDC, резервований вхід |
| Вхідний
струм |
Max.
2,71 @ 24 VDC |
|
Споживана потужність (макс.) |
Макс. 5,29 Вт при повному
навантаженні без споживання БП |
|
Бюджет потужності |
Макс. 60 Вт для загального
споживання PD
Макс. 60 Вт на кожен порт PoE |
| Підключення |
так |
| Захист
від струму |
так |
| Захист
від неправильної полярності |
так |
| Механічні |
| Корпус |
IP30,
метал |
| Розміри |
30 x 115 x 78.8 мм Детальніше про
MOXA
INJ-24A |
| Вага |
245
г |
| Установка |
DIN-rail,
настеіно (опціональний кіт) |
| Навколишнє
середовище |
| Робоча
температура |
від
0 до 60°C
від -40 до 75°C -T моделиі |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5% до 95%
(без конденсату) |
| Сертифікати |
| Safety |
UL 508, EN 60950-1 |
| EMC |
EN 55032/24 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 6
kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 3 kV; Signal: 3 kV
IEC 61000-4-6 CS: 10 V |
| Shock |
IEC 60068-2-27 |
| Freefall |
IEC 60068-2-32 |
| Vibration |
IEC 60068-2-6 |
| MTBF |
| Час напрацювання |
2,407,739
годин |
| База
даних |
Telcordia (Bellcore), GB |
|
Інформация
для замовлення |
|
|
|
| Звичайне
температурне виконання (від 0 до 60°C) |
| INJ-24A |
Gigabit PoE+
інжектор, максимальна вихідна потужність 60W при 24/48 VDC, робоча температура від
0 до 60°C |
|
Розширене температурне виконання (від
-40 до 75°C) |
| INJ-24A-T |
Gigabit PoE+
інжектор, максимальна вихідна потужність 60W при 24/48 VDC, робоча температура від
-40 до 75°C |
|
|
|
