Специфікації |
Технологія |
Стандарти |
IEEE
802.3at
для Power-over-Ethernet,
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) і 100Base FX,
IEEE 802.3x для контролю потоку |
Інтерфейси |
RJ45
порти |
10/100BaseT(X)
автовизначення швидкості |

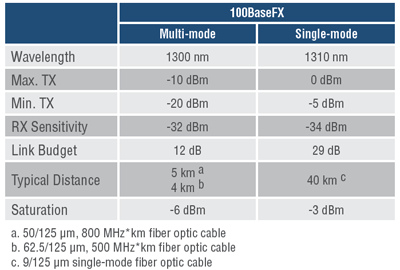

Оптичний порт |
100BaseFX
порти (SC/ST з'єднувачі)
|
Індикатори |
PWR1, PWR2, 10/100M, PoE |
PoE |
Портів |
4 |
Max.
вихідна потужність |
30
W |
Живлення |
Вхідна
напруга |
24/48 VDC,
дубльований вхід |
Струм |
Max 7.5 A @ 24 VDC
підтримка до 4 портів з навантаженням 30 W на кожен PoE порт) |
Підключення |
знімний 4-pin термінальний
блок |
Захист
від струму |
Так |
Захист
від неправильної полярності |
Так |
Механічні |
Корпус |
IP30
металевий |
Розміри |
50
x 115 x 70 mm |
Вага |
375
г |
Установка |
DIN-Rail,
настінний монтаж (опціонально) |
Навколишнє
середовище |
Робоча
температура |
від
-10 до 60°C
від -40 до 75°C -T моделі |
Температура
зберігання |
від
-40 до 85°C |
Відносна
вологість |
від
5% до 95%
(без конденсату) |
Сертифікати |
Safety |
UL508 (Pending) |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), level 3;
EN61000-4-3 (RS), level 3;
EN61000-4-4 (EFT), level 4;
EN61000-4-5 (Surge), level 4;
EN61000-4-6 (CS), level 3;
EN61000-4-8 |
Shock |
IEC 60068-2-27 |
Freefall |
IEC 60068-2-32 |
Vibration |
IEC 60068-2-6 |
|

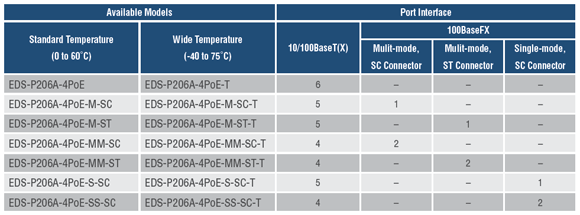

Інформація
для замовлення |
|
|
|
|
Моделі зі
звичайним температурним діапазоном (від
-10 до 60°C) |
EDS-P206A-4PoE |
Некерований індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами, 4 з яких 10/100BaseT(X) 802.3af (PoE) сумісні, робоча температура від
-10 до 60°C |
EDS-P206A-4PoE-M-SC |
Некерований індустріальний Ethernet комутатор з 5 10/100BaseT(X) портами, 4 з яких 10/100BaseT(X) 802.3af (PoE) сумісні і одним multi mode 100BaseFX портом (SC з'єднувач), робоча температура від
-10 до 60°C |
EDS-P206A-4PoE-M-ST |
Некерований індустріальний Ethernet комутатор з 5 10/100BaseT(X) портами, 4 з яких 10/100BaseT(X) 802.3af (PoE) сумісні і одним multi mode 100BaseFX портом
(ST з'єднувач), робоча температура від
-10 до 60°C |
EDS-P206A-4PoE-MM-SC |
Некерований індустріальний Ethernet комутатор з 4 10/100BaseT(X) портами, 4 з яких 10/100BaseT(X) 802.3af (PoE) сумісні і двома multi mode 100BaseFX портами (SC з'єднувач), робоча температура від
-10 до 60°C |
EDS-P206A-4PoE-MM-ST |
Некерований індустріальний Ethernet комутатор з 4 10/100BaseT(X) портами, 4 з яких 10/100BaseT(X) 802.3af (PoE) сумісні і двома multi mode 100BaseFX портами
(ST з'єднувач), робоча температура від
-10 до 60°C |
EDS-P206A-4PoE-S-SC |
Некерований індустріальний Ethernet комутатор з 5 10/100BaseT(X) портами, 4 з яких 10/100BaseT(X) 802.3af (PoE) сумісні і одним single mode 100BaseFX портом (SC з'єднувач), робоча температура від
-10 до 60°C |
EDS-P206A-4PoE-SS-SC |
Некерований індустріальний Ethernet комутатор з 5 10/100BaseT(X) портами, 4 з яких 10/100BaseT(X) 802.3af (PoE) сумісні і
двома single mode 100BaseFX портами (SC з'єднувач), робоча температура від
-10 до 60°C |
Моделі з розширеним температурним діапазоном (від
-40 до 75°C) |
EDS-P206A-4PoE-T |
Некерований індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами, 4 з яких 10/100BaseT(X) 802.3af (PoE) сумісні, робоча температура від -40 до 75°C |
EDS-P206A-4PoE-M-SC-T |
Некерований індустріальний Ethernet комутатор з 5 10/100BaseT(X) портами, 4 з яких 10/100BaseT(X) 802.3af (PoE) сумісні і одним multi mode 100BaseFX портом (SC з'єднувач), робоча температура від -40 до 75°C |
EDS-P206A-4PoE-M-ST-T |
Некерований індустріальний Ethernet комутатор з 5 10/100BaseT(X) портами, 4 з яких 10/100BaseT(X) 802.3af (PoE) сумісні і одним multi mode 100BaseFX портом
(ST з'єднувач), робоча температура від
-40 до 75°C |
EDS-P206A-4PoE-MM-SC-T |
Некерований індустріальний Ethernet комутатор з 4 10/100BaseT(X) портами, 4 з яких 10/100BaseT(X) 802.3af (PoE) сумісні і двома multi mode 100BaseFX портами (SC з'єднувач), робоча температура від -40 до 75°C |
EDS-P206A-4PoE-MM-ST-T |
Некерований індустріальний Ethernet комутатор з 4 10/100BaseT(X) портами, 4 з яких 10/100BaseT(X) 802.3af (PoE) сумісні і двома multi mode 100BaseFX портами
(ST з'єднувач), робоча температура від -40 до 75°C |
EDS-P206A-4PoE-S-SC-T |
Некерований індустріальний Ethernet комутатор з 5 10/100BaseT(X) портами, 4 з яких 10/100BaseT(X) 802.3af (PoE) сумісні і одним single mode 100BaseFX портом (SC з'єднувач), робоча температура від -40 до 75°C |
EDS-P206A-4PoE-SS-SC-T |
Некерований індустріальний Ethernet комутатор з 5 10/100BaseT(X) портами, 4 з яких 10/100BaseT(X) 802.3af
(PoE) сумісні і двома single mode 100BaseFX
портами (SC з'єднувач), робоча температура від -40 до 75°C |
Додатково: |
DIN-Rail блоки
живлення: |
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
NDR-120-48 |
120W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
NDR-240-48 |
240W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
Кріплення: |
WK-46 |
Комплект для
настінного кріплення |
RK-4U |
Комплект для
кріплення 4U 19” |
PoE
сплітери: |
SPL-24 |
PoE
сплітер, максимальний вихід 12.95W при 24 VDC,
робоча температура від 0 до 60˚C |
SPL-24-T |
PoE
сплітер, максимальний вихід 12.95W при 24 VDC,
робоча температура від -40 до
75˚C |
|
