 Серія EDS-G308

 8 портові некеровані Gigabit Ethernet комутатори


Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Запитати

 Індустріальні Ethernet комутатори - MOXA  EDS-G308

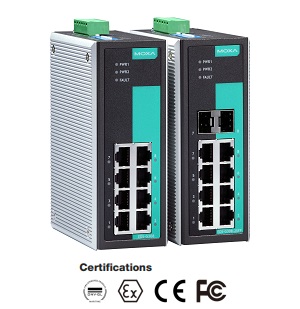

 MOXA EDS-G308 8 портові некеровані Gigabit Ethernet комутатори

    Серія комутаторів MOXA EDS-G308 може мати до 8 Gigabit Ethernet портів і до 2 волоконно-оптичних портів - це ідеальне рішення для додатків, які вимагають великої ширини смуги частот. Серія EDS-G308 забезпечує економічне рішення для створення промислових Gigabit Ethernet мереж. Комутатори мають вбудоване реле, яке попереджає про аварію живлення або неполадки портів пристрою. Серія EDS-G308 включає 2 моделі: одна з робочим діапазоном температур від 0 до 60°C і інша - з розширеним температурним діапазоном від -40 до 75°C. Обидві моделі піддаються 100% тренувальному тестуванню для того, щоб засвідчити їх відповідність спеціальним вимогам промислової автоматизації. Комутатори серії EDS-G308 можуть бути легко встановлені на DIN-Rail напрямні або в спеціальні бокси.


Детальніше (зовнішній вигляд, розміри) >>>

 Особливості
Високопродуктивні Ethernet комутатори
       - 8 Gigabit Ethernet портів
       - Підтримка оптичних портів для роботи на великі відстані
       - Store and Forward switching process type
       - 10 / 100M, Full / Half-Duplex, MDI / MDIX автоопределение
       - Вбудоване реле, яке попереджає про аварію харчування або несправності портів
       - Захист від широкомовних "штормів"

 Індустріальний дизайн

- Резервоване вхідне живлення
      - Працездатність від -40 до 75°C ("Т" модель)
      - DIN-Rail або панельне кріплення

 Специфікації
Технологія
Стандарти
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X), 100BaseFX,
IEEE 802.3ab для 1000Base(X),
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x для контролю потоку
Processing Type
Store and Forward,
Контроль потоку
IEEE802.3x full duplex, back pressure flow control
Інтерфейси
RJ45 порт
10/100/1000BaseT(X) auto negotiation speed, F/H duplex mode і auto MDI/MDIX connection(X)
Оптичний порт
100/1000BaseSFP
Індикатори
PWR1, PWR2, FAULT, 10/100/1000M
Перемикач
Маскування сигналу аварії
Релейні контакти
Релейний вихід з мах навантаженням 1A @ 24 VDC
Властивості комутатора
Розмір кадру Jumbo
9,6 KB
Таблиця MAC адрес
8 K
Буфер пакетів
4 MB
Живлення
Вхідна напруга
12/24/48 VDC (від 9.6 до 60 VDC),
дубльований вхід
Струм
EDS-G308: 0.29 A @ 24 V
EDS-G308-2SFP: 0.31 A @ 24 V
Підключення
Знімний термінальний блок 6 пін
Захист від неправильної полярності
Так
Механічні
Корпус
IP30 захист, алюмінієвий корпус
Розміри
52,85 x 135 x 105 mm (Ш x В x Д)
Див. малюнок -->
Вага
0.88 кг
Установка
DIN-Rail,  панельне кріплення (опціонально)
Навколишнє середовище
Робоча температура
від  -10 до 60°C стандартні моделі,
від -40 до 75°C моделі з розширеним температурним діапазоном (з індексом "T")
Температура зберігання
від -40 до 85°C
Відносна вологість
від 5 до 95% (без конденсату)
Сертифікати
Safety
UL 508, EN 62368-1
EMC
EN 55032/35
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 800 MHz: 10 V/m
IEC 61000-4-3 RS: 800 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF: 100 A/m
Hazardous location
ATEX, Class I Division 2
Залізниця
EN 50121-4
Удар
IEC60068-2-27
Freefall
IEC60068-2-32
Вибрации
IEC60068-2-6
Морские
DNV
MTBF
2,260,195 годин
Database: Telcordia (Bellcore), GB
 Інформація для замовлення
Звичайне температурне виконання (від -10 до 60°C)
EDS-G308 Некерований індустріальний Ethernet комутатор з 8 10/100/1000BaseT(X) портами, робоча температура від -10 до 60°C
EDS-G308-2SFP Некерований індустріальний Ethernet комутатор з 6 10/100/1000BaseT(X) портами і 2 10/100/1000BaseT(X) або 1000BaseSFP комбо слотами для SFP-1G/1FE серії Gigabit/fast Ethernet модулів, робоча температура від -10 до 60°C
Розширене температурне виконання (від -40 до 75°C)
EDS-G308-T Некерований індустріальний Ethernet комутатор з 8 10/100/1000BaseT(X) портами, робоча температура від - 40 до 75°C
EDS-G308-2SFP-T Некерований індустріальний Ethernet комутатор з 6 10/100/1000BaseT(X) портами і 2 10/100/1000BaseT(X) або 1000BaseSFP комбо слотами для SFP-1G/1FE серії Gigabit/fast Ethernet модулів, робоча температура від - 40 до 75°C
 Додатково:
DIN-Rail блоки живлення:
HDR-60-24 60W/2,5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом
NDR-120-24 120W/5A DIN-Rail 24 VDC джерело живлення з універсальним від 90 до 264 VAC
MDR-60-24 60W/2.5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C
MDR-40-24 40W/1.7A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C
Кріплення:
WK-46 Комплект для настінного кріплення
RK-4U Комплект для кріплення 4U 19”
Gigabit Ethernet модулі, SFP-1G
Моделі з робочою температурою від 0 до 60°C
SFP-1GSXLC Компактний трансивер (SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура від 0 до 60°C
SFP-1GLSXLC Компактний трансивер (SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура від 0 до 60°C
SFP-1G40BLC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm, робоча температура від 0 до 60°C
SFP-1GLXLC Компактний трансивер (SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура від 0 до 60°C
SFP-1GLHLC Компактний трансивер (SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура від 0 до 60°C
SFP-1GLHXLC Компактний трансивер ( SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура від 0 до 60°C
SPF-1GZXLC Компактний трансивер  (SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура від 0 до 60°C
SPF-1GEZXLC Компактний трансивер  (SFP) з 1000BaseEZX, LC з'єднувач, 110 km,
робоча температура від 0 до 60°C
SFP-1GEZXLC-120 Компактний трансивер  (SFP) з 1000BaseEZX, LC з'єднувач, 120 km,
робоча температура від 0 до 60°C
SFP-1G10ALC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm, робоча температура від 0 до 60°C
SFP-1G10BLC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm, робоча температура від 0 до 60°C
SFP-1G20ALC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm, робоча температура від 0 до 60°C
SFP-1G20BLC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm, робоча температура від 0 до 60°C
SFP-1G40ALC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm, робоча температура від 0 до 60°C
Моделі з робочою температурою від  -40 до 85°C
SFP-1GSXLC-T Компактний трансивер ( SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура від  -40 до 85°C
SFP-1GLSXLC-T Компактний трансивер (SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура від  -40 до 85°C
SFP-1GLXLC-T Компактний трансивер (SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура від  -40 до 85°C
SFP-1GLHLC-T Компактний трансивер (SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура від  -40 до 85°C
SFP-1GLHXLC-T Компактний трансивер ( SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура від  -40 до 85°C
SPF-1GZXLC-T Компактний трансивер  (SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура від  -40 до 85°C
SFP-1G10ALC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm,
робоча температура від -40 до 85°C
SFP-1G10BLC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm,
робоча температура від -40 до 85°C
SFP-1G20ALC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm,
робоча температура від -40 до 85°C
SFP-1G20BLC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm,
робоча температура від -40 до 85°C
SFP-1G40ALC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm,
робоча температура від -40 до 85°C
SFP-1G40BLC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm,
робоча температура від -40 до 85°C
Fast Ethernet модулі, SFP-1FE
SFP-1FEMLC-T  Компактний трансивер (SFP) з 100Base multi-mode, LC з'єднувач, 4 km,
робоча температура від  -40 до 85°C
SFP-1FESLC-T Компактний трансивер (SFP) з 100Base single-mode, LC з'єднувач, 40 km,
робоча температура від  -40 до 85°C
SFP-1FELLC-T Компактний трансивер (SFP) з 100Base single-mode, LC з'єднувач, 80 km,
робоча температура від  -40 до 85°C
