Fieldbus
рішення: Серія MGate™ EIP3000
Одно- і дво- портові DF1 в EtherNet/IP шлюзи
Специфікація |
Інформація для замовлення
|
Документація та завантаження англійською мовою | Відправити запит
|
Одно-
і дво- портові DF1 в EtherNet/IP шлюзи |
|
|
|

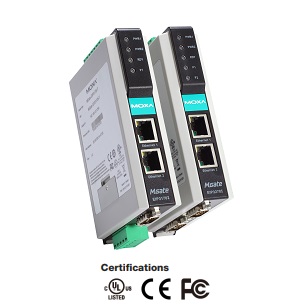

Шлюзи серії MOXA MGate ™ EIP3000 забезпечують перетворення протоколу DF1 в Ethernet / IP протоколи для підключення ПЛК Allen Bradley в EtherNet / IP мережі. Вони мають один або 2 порти і забезпечують економічно ефективний спосіб інтеграції ПЛК та SCADA програмного забезпечення.
Перетворення протоколів між DF1 і
EtherNet / IP
Крім безпосередньо перетворення протоколів DF1 в Ethernet / IP MOXA MGate ™ EIP3000 підтримують функції віддаленого управління ПЛК Allen Bradley. Підтримка PCCC об'єктів по CIP забезпечує для MOXA MGate ™ EIP3000 можливість взаємодії з Ethernet Rockwell пристроями. |
Підтримка множинних EtherNet / IP з'єднань
MOXA MGate™ EIP3000 підтримують до 8 EtherNet / IP клієнтів і до 8 EtherNet / IP серверів одночасно. Кожен клієнт може відправляти до 16 запитів одночасно.
Windows утиліти для простого налаштування і моніторингу трафіку
MOXA поставляє прості і зручні Windows-утиліти з підтримкою декількох мов для використання зі шлюзами серії MOXA MGate ™. Утиліти також підтримують функції моніторингу трафіку для EtherNet / IP і DF1 протоколів.
Підтримка функції Serial переадресації
Шлюзи серії MOXA MGate ™ EIP3000 забезпечують функцію Serial переадресації, що дозволяє отримати додатково варіанти DF1 мережевої інтеграції. Функція Serial переадресації дозволяє команди Serial Master (ініціаторів команд) перенаправляти до Serial Slave (виконавцям команд) на інший порт. Крім того, Serial Master може одночасно працювати з EtherNet / IP клієнтами або іншими Serial Master без зміни DF1 архітектури та програмного забезпечення. Використання функція Serial переадресації в шлюзах MOXA MGate ™ EIP3000 дозволяє встановити резервне управління або мережевий моніторинг DF1 мереж, які початково були створені всього для одного
Serial Master.
ProCOM - віртуальний Serial порт для множинних DF1 і EtherNet / IP пристроїв
Кожен з шлюзів MOXA MGate ™ EIP3000 підтримує віртуальний послідовний (serial) порт. Віддалений комп'ютер використовує поставлені MOXA Real COM або TTY драйвери для підключення до віртуальних послідовних портів MOXA MGate ™ EIP3000. RSLinx і SCADA системи можуть використовувати віртуальні COM порти для взаємодії зі шлюзами серії MOXA MGate ™ EIP3000. Функція підтримки віртуальних послідовних портів дозволяє RSLinux або деяким SCADA системам підключатися до кількох DF1 і EtherNet / IP-пристроїв через шлюз.
Вибір Pull high/low і термінальних резисторів
При використанні термінальних резисторів для запобігання відображення serial сигналів необхідно правильно вибрати pull high/low резистори, щоб не допустити спотворення електричних сигналів. Оскільки неможливо встановити однакові резистори для всіх MOXA MGate ™ EIP3000, є спеціальний DIP-перемикач на нижній панелі шлюзу для установки термінальних і pull high/low значень резисторів.
Вбудована ізоляція
В складних мережевих пристроях можливе спотворення електричного сигналу при впливі електростатичних розрядів, магнітних полів або перехідних процесів. Обладнання серії MOXA MGate ™ для вирішення цієї проблеми використовує вбудовану оптичну ізоляцію.
Зовнішній вигляд, розміри >>>
|
Особливості |
|
|
° |
Підтримка PCCC об'єктів для мереж автоматизації
Rockwell |
° |
ProCOM забезпечує віртуальний Serial порт для множинних DF1 і EtherNet / IP комунікацій
|
° |
До 8 одночасних EtherNet / IP клієнтів і до 16 запитів клієнтів одночасно
|
° |
Підтримка функції Serial переадресації |
° |
Розширений аналізатор протоколів EtherNet / IP і
DF1r |
° |
Резервоване,
здвоєне вхідне DC живлення |
° |
Вбудоване Ethernet каскадування для спрощення дротових зв'язків. |
|
|
Специфікації |
|
|
°
Послідовний інтерфейс
|
Інтерфейс |
RS-232/422
програмно обираний |
Число
портів |
EIP3170/3170I:
1
EIP3270/3270I: 2 |
З'єднувачі |
EIP3170/3170I:
DB9 male для RS-232, термінальний блок для
RS-422
EIP3270/3270I: DB9 male x 2 |
Захист |
15 KV ESD для
всіх сигналів |
°
Ethernet
інтерфейс |
Число
портів |
2 (2
IP) |
Швидкість |
10/100 Mbps, Auto
MDI/MDIX |
З'єднувачі |
8-pin RJ45 |
Magnetic Isolation Protection |
1.5 KV
вбудована |
°
Конфігураційні
|
Швидкість |
від 50 bps до 921.6 Kbps |
Біт даних |
7, 8 |
Стоп
біти |
1, 2 |
Управління потоком |
RTS/CTS,
DTR/DSR |
°
Serial сигнали
|
RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
Ethernet
протокол |
CIP (PCCC) on
EtherNet/IP |
Serial
протокол |
DF1 Full-duplex |
°
Фізичні характеристики
|
Матеріал
корпусу |
Пластик |
Розміри |
Без
"вух": 29 x 89.2 x 118.5 мм
З "вухами": 29 x 89.2 x 124.5 мм |
°
Навколишнє середовище |
Робоча температура |
Стандартна модель:
від 0 до 55°C
З розширеним температурним діапазоном : від -40 до 75°C |
Температура
зберігання |
від
-20 до 85°C |
Відносна вологість |
від 5 до 95% RH |
°
Живлення
|
Живлення |
від 12 до 48 VDC |
Підключення |
Термінальний
блок |
°
Сертифікати |
Safety |
UL-508, LVD (EN60950-1) |
EMS |
CE (EN55022 Class A
і EN55024), FCC Part 15 Subpart B Class A |
Hazardous Location |
UL/cUL Class 1 Division 2 Groups A, B, C, D
ATEX II 3 G (Zone 2) (Pending) |
Shock |
IEC60068-2-27 |
Freefall |
IEC60068-2-23 |
Vibration |
IEC60068-2-6 |
EN61000-4-2 (ESD) |
Level 3 |
EN61000-4-3 (RS) |
Level 3 |
EN61000-4-4 (EFT) |
Level 4 |
EN61000-4-5 (Surge) |
Level 3 |
EN61000-4-6 (CS) |
Level 3 |
EN61000-4-8 |
так |
EN61000-4-11 |
так |
|
|
Інформація для замовлення |
|
|
MGate™ EIP3170 |
1 портовий DF1 в
EtherNet/IP шлюз, робоча температура від 0 до 55°C |
MGate™ EIP3170I |
1 портовий DF1 в
EtherNet/IP шлюз, з 2 KV ізоляцією, робоча температура
від 0 до 55°C |
MGate™ EIP3270 |
2 портовий DF1 в
EtherNet/IP шлюз, робоча температура від 0 до 55°C |
MGate™ EIP3270I |
2 портовий DF1 в
EtherNet/IP шлюз, з 2 KV ізоляцією, робоча температура
від 0 до 55°C |
MGate™ EIP3170-T |
1 портовий DF1 в
EtherNet/IP шлюз, робоча температура від -40 до
75°C |
MGate™ EIP3170I-T |
1 портовий DF1 в
EtherNet/IP шлюз, з 2 KV ізоляцією, робоча температура
від
-40 до
75°C |
MGate™ EIP3270-T |
2 портовий DF1 в EtherNet/IP шлюз,
робоча температура
від -40 до 75°C |
MGate™ EIP3270I-T |
2 портовий DF1 в
EtherNet/IP шлюз, з 2 KV ізоляцією, робоча температура
від -40 до
75°C |
|
